TIP32C：PNP 界的 “反向大力士”

型号/规格：

TIP32C

品牌/商标：

SZXYL

封装形式：

TO-220

环保类别：

无铅环保型

安装方式：

直插式

包装方式：

盒装

功率特性：

中功率

频率特性：

低频

极性：

PNP型

询价

产品信息

一、基本特性

TIP32C是一款PNP型硅功率晶体管，具有较大的散热片，能够有效散热，确保在高功率条件下稳定工作。TIP32C设计用于中等功率线性和开关应用，具有快速的开关时间和极低的饱和电压，从而减少了开关和传导损耗

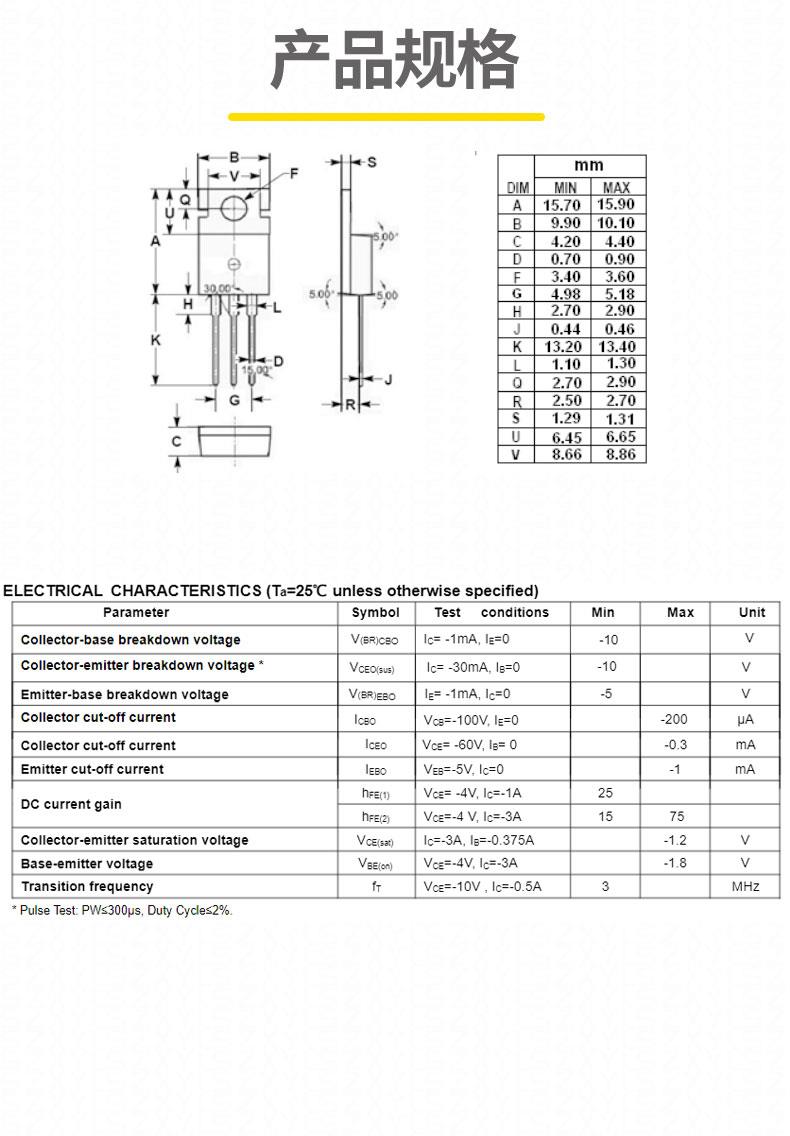

二、电气参数

集电极电流（IC）：集电极电流为3。
集电极-发射极电压（VCEO）：集电极-发射极电压为100。
基极-发射极电压（VEBO）：基极-发射极电压为5。
功耗（PD）：功耗为40。
直流电流增益（hFE）：在3A的集电极电流下，直流电流增益为10。
特征频率（fT）：特征频率为3MHz
集电极截止电流（ICBO）：集电极截止电流为300μA
集电极-发射极饱和电压（VCE(sat)）：在IC = 3A、IB = 0.375A的条件下，饱和电压为1.2V

三、应用场景

1. 音频放大器

TIP32C常用于音频放大器中的功率放大阶段，其的放大特性和功率承受能力使其能够处理较高的电流和功率，非常适合音频放大应用

2. 开关电源

在开关电源中，可以用作主开关，承担转换输入电压至所需输出电压的任务。其快速开关特性和较低的饱和压降使得转换效率更高

3. 直流电机驱动

可以在直流电机驱动电路中用作控制晶体管，控制电机的启动、停止和速度调节。它的高电流能力确保电机能在各种负载下稳定运行

四、使用注意事项

1. 散热设计

在高功率条件下工作时会产生大量热量，因此需要良好的散热设计。通常需要安装散热片，以确保晶体管在高功率条件下能够稳定工作

2. 保护电路

为了确保安全使用，建议在电路中加入保护措施，如过流保护和过热保护。过流保护可以通过串联一个合适的电阻来实现，当电流超过额定值时，电阻上的电压降会触发保护电路。过热保护可以通过在散热片上安装温度传感器来实现，当温度超过设定值时，切断电源，保护晶体管免受损坏

3. 驱动信号

基极需要一个合适的驱动信号，以确保晶体管能够正常工作。驱动信号的电压和电流应根据晶体管的特性来选择，避免过高的电压或电流损坏晶体管

五、总结

一款性能卓越、可靠性高的PNP型硅功率晶体管，适用于多种中等功率应用。其高电流增益、低饱和电压和高耐压特性使其在音频放大器、开关电源和直流电机驱动等领域表现出色。通过合理的散热设计和保护措施，TIP32C能够在各种复杂的工作条件下稳定运行，为您的电子项目提供可靠的功率支持
