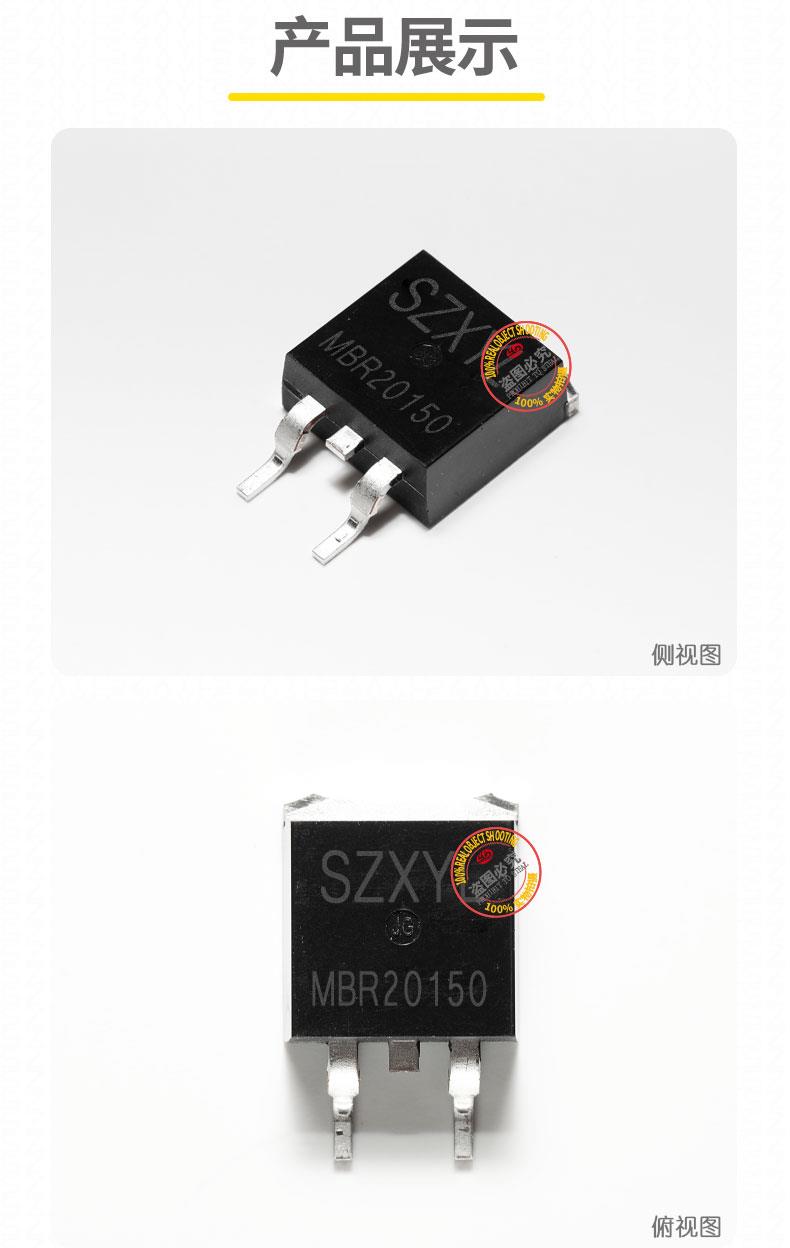

MBR20150 TO-263

一、he心电气参数与性能特性

• 反向重复峰值电压（VRRM）：150V，适用于工业逆变器、储能系统及电动车高压辅助电源等场景。
• 正向平均电流（IF）：20A，单管持续电流 10A，支持大电流负载，典型应用于开关电源次级整流桥。
• 正向浪涌电流（IFSM）：150A，可承受电机启动、电源上电等瞬时过载冲击。
• 正向压降（VF）：典型值 0.86V，zui大值 0.92V，较传统快恢复二极管降低导通损耗约 35%，显著提升电源转换效率。
• 反向漏电流（IR）：≤10μA，高温下（125℃）漏电流控制在 5mA 以内，确保长期可靠性。
• 开关特性：反向恢复时间（trr）≤5ns，接近理想开关特性，适合 300kHz 以下高频开关应用。
• 热性能：典型热阻2.0℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。

二、封装设计与机械特性

1. 散热优化

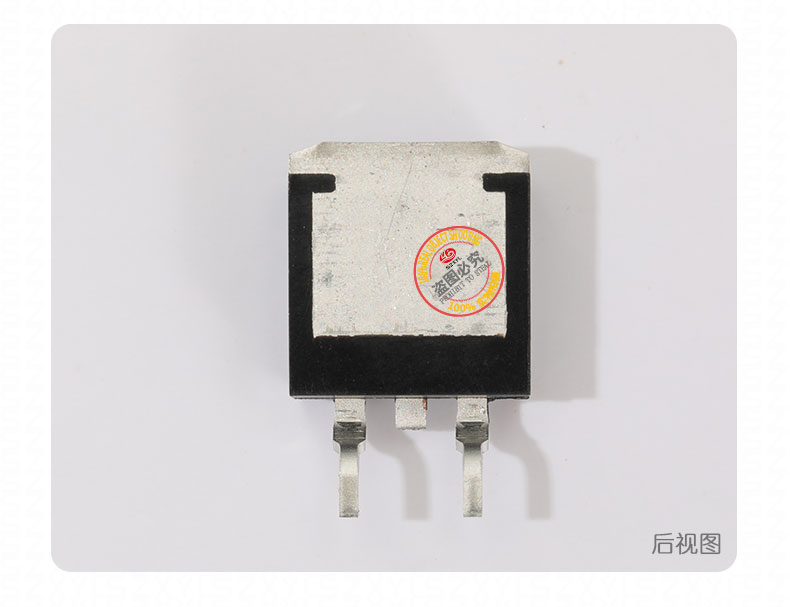

   • 采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。
   • 建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。
2. 引脚配置
   • 3 引脚共阴极结构（TO-263-3）：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。
   • 引脚间距 2.54mm，兼容标准贴片焊盘，支持回流焊。

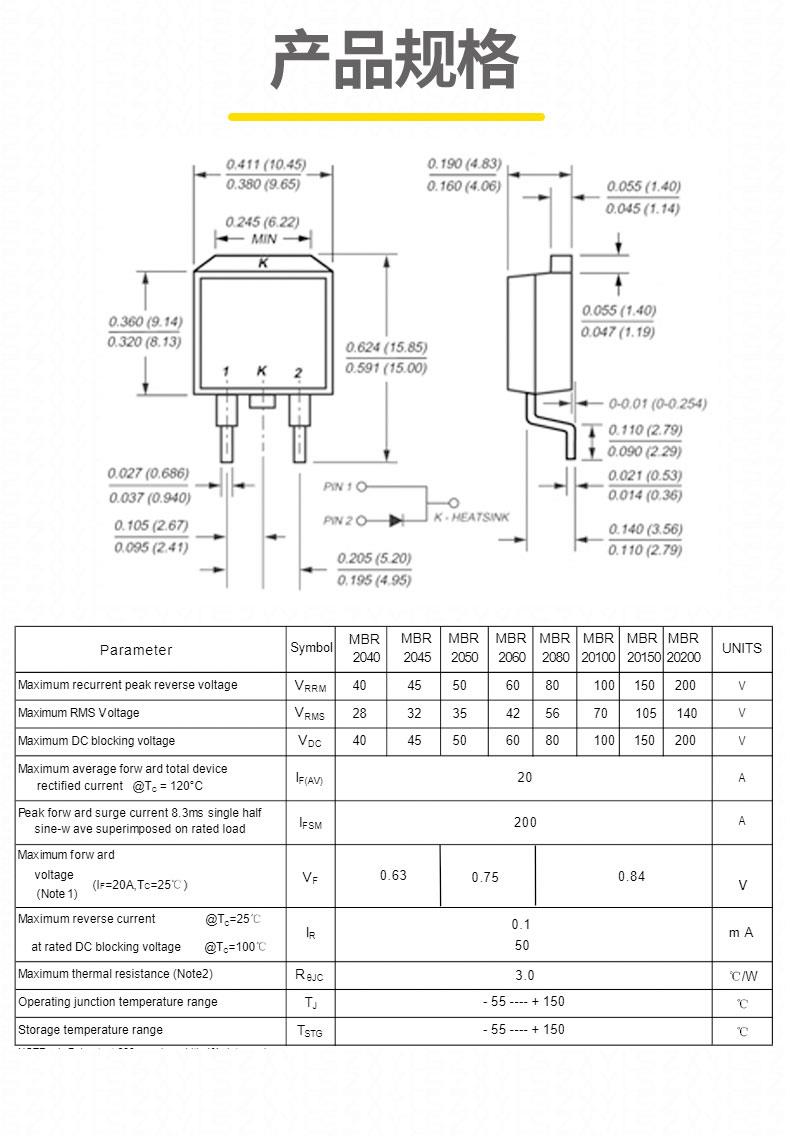

3. 物理规格
   • 封装尺寸：10.3mm（长）?9.4mm（宽）?4.0mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。
   • 重量：约 1.2g，符合轻量化设计需求。

三、典型应用场景

1. 工业电源与逆变器
   • 100V 光伏逆变器的 MPPT 电路，低 VF 特性可将转换效率提升 1-2%。
   • 工业电机驱动模块的续流二极管，150V 耐压可承受母线电压波动。
2. 电动车与储能系统
   • 车载 800V 高压平台的 BMS过压保护电路，150V 安全裕度可承受电池组电压瞬变。
   • 储能系统的 DC/DC 转换器同步整流级，高温稳定性（%2B150℃）适应长时间高负载运行。
3. 汽车电子
   • 车载 OBC（车载充电器）的同步整流电路，低损耗设计可降低整机功耗 0.5-1W。
   • 汽车快充桩的输出整流电路，150A 浪涌能力可承受充电枪插拔时的瞬时电流冲击。
4. 消费电子
   • 服务器电源的高效整流桥，紧凑封装满足高密度 PCB 布局需求。
   • 5G 基站电源的高频整流电路，配合软开关技术可实现 > 93% 的系统效率。
   • 总结：MBR20150 TO-263 凭借其高电压耐受性（150V）、低导通损耗和紧凑设计，成为高压高频电子设备的理想选择。其优异的散热性能（热阻 2.0℃/W）、宽温工作能力及严格的工艺控制，尤其适合对效率和稳定性要求苛刻的工业、汽车及储能应用。通过合理的 PCB 布局和散热设计，可充分发挥其性能优势，实现系统级的成本优化与可靠性提升。
   •
