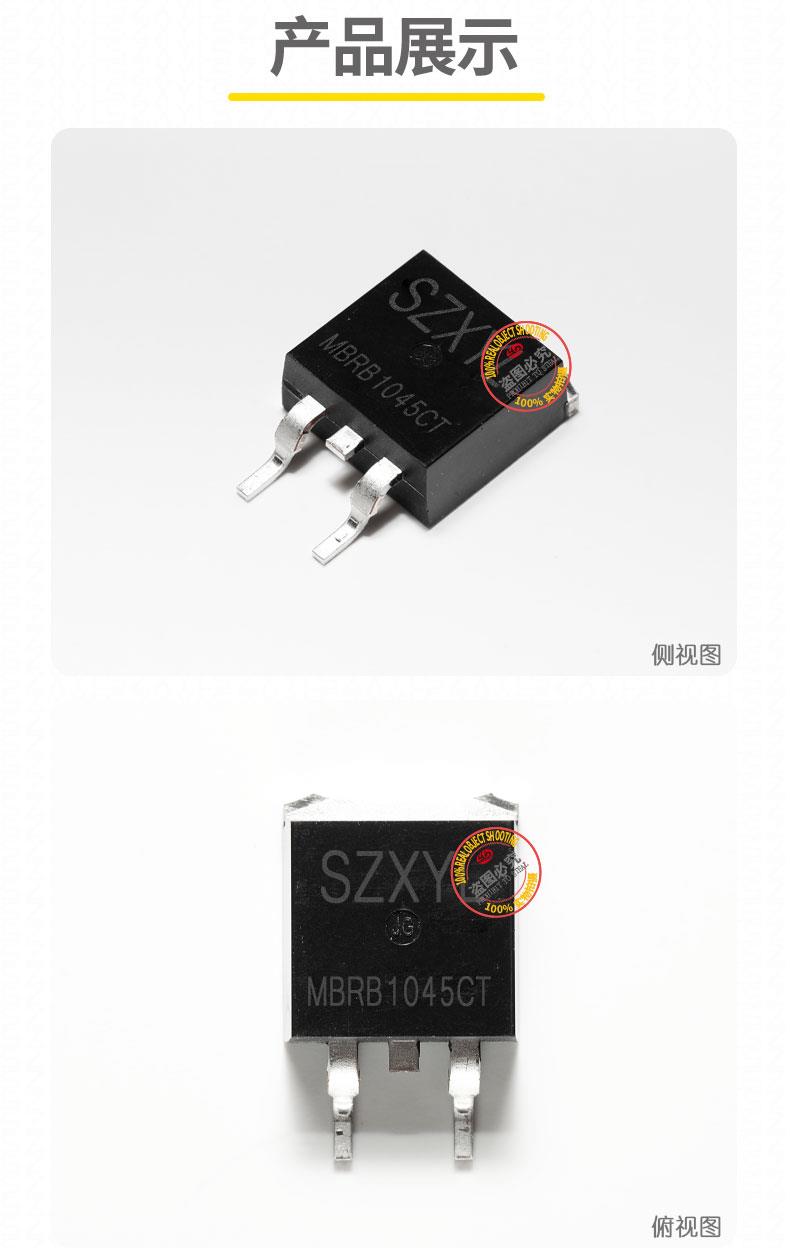

MBRB1045CT TO-263

一、he心电气参数与性能特性

• 反向重复峰值电压（VRRM）：45V，专注于消费电子、汽车低压电路及工业设备的低电压整流，较 MBR20150（150V）更适配 48V 以下系统。
• 正向平均电流（IF）：10A，单管持续电流 5A，支持大电流负载，典型应用于开关电源次级整流桥。
• 正向浪涌电流（IFSM）：120A至 150A，可承受电源上电、电机启动等瞬时过载冲击。
• 正向压降（VF）：典型值 0.54V至 0.70V，较传统快恢复二极管降低导通损耗约 40%，显著提升电源转换效率。
• 反向漏电流（IR）：≤100μA，高温下漏电流控制在 5mA 以内，确保长期可靠性。
• 开关特性：反向恢复时间≤5ns，接近理想开关特性，适合 500kHz 以下高频开关应用。
• 热性能：典型热阻1.0-3.5℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。

二、封装设计与机械特性

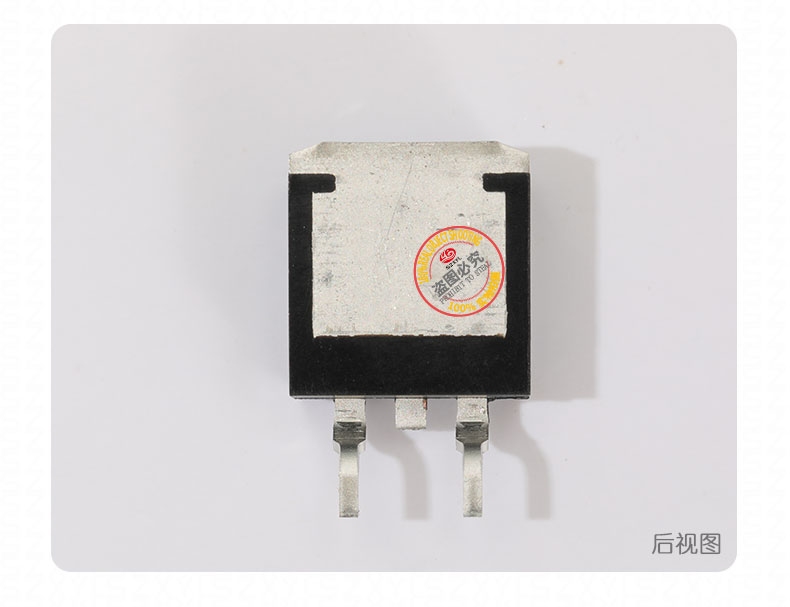

1. 散热优化
   • 采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。
2. 引脚配置
   • 3 引脚共阴极结构（TO-263-3）：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。引脚间距 5.08mm，兼容标准贴片焊盘，支持回流焊。
3. 物理规格

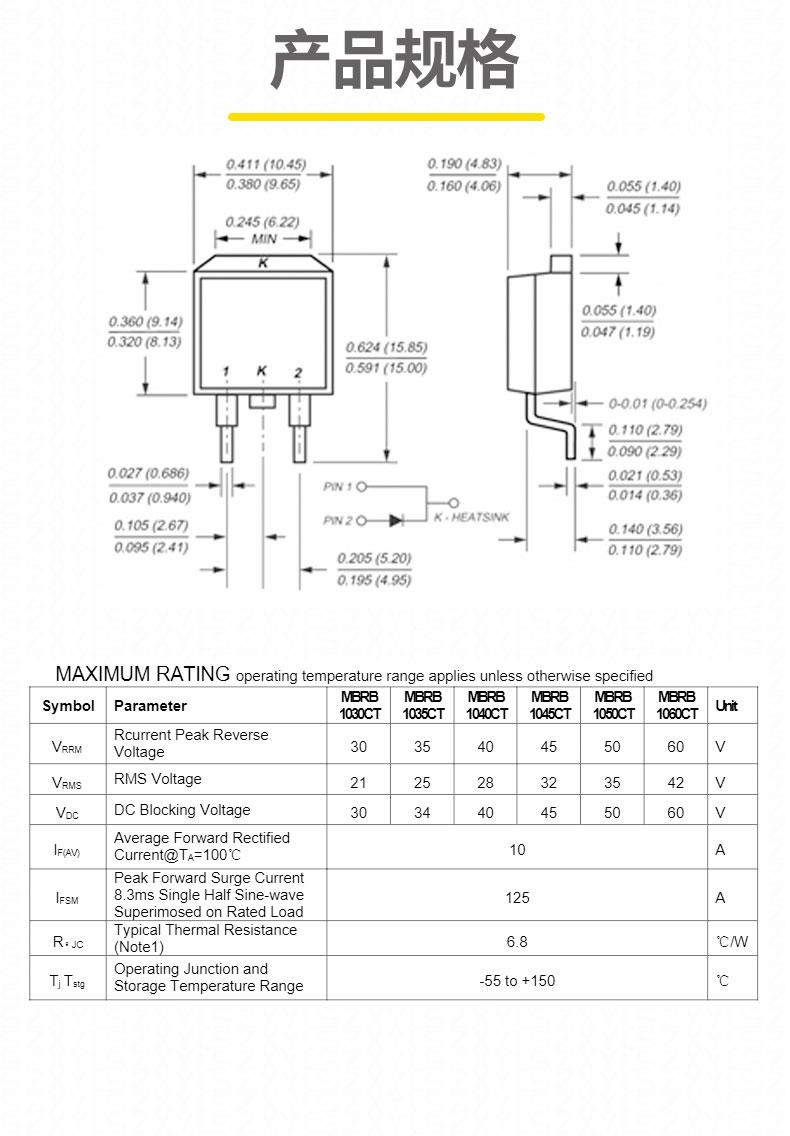

   • 封装尺寸：8.70mm（长）?10.16mm（宽）?4.57mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。
   • 引脚焊点长度 2.30mm，镀亮锡处理增强可焊性，引脚拉力≥3.5N，确保长期机械可靠性。

三、典型应用场景

1. 消费电子电源
   • 智能手机快充适配器的同步整流电路，低 VF 特性可将转换效率提升 2-3%。
   • 笔记本电脑电源的次级整流桥，紧凑封装满足高密度 PCB 布局需求。
2. 汽车电子
   • 车载 OBC的同步整流电路，低损耗设计可降低整机功耗 0.5-1W。
   • 汽车 LED 大灯驱动模块的续流二极管，45V 耐压可承受车载电源波动。
3. 工业设备
   • 工业 PLC 的 DC/DC 转换器，45V 耐压可承受母线电压波动。
   • 智能传感器节点的电源模块，高温稳定性适应长时间高负载运行。
4. 储能与新能源
   • 储能系统的低压 DC/DC 转换器，双共阴极结构便于并联扩容。
   • 光伏微逆变器的 MPPT 电路，快速开关特性减少能量损耗。
