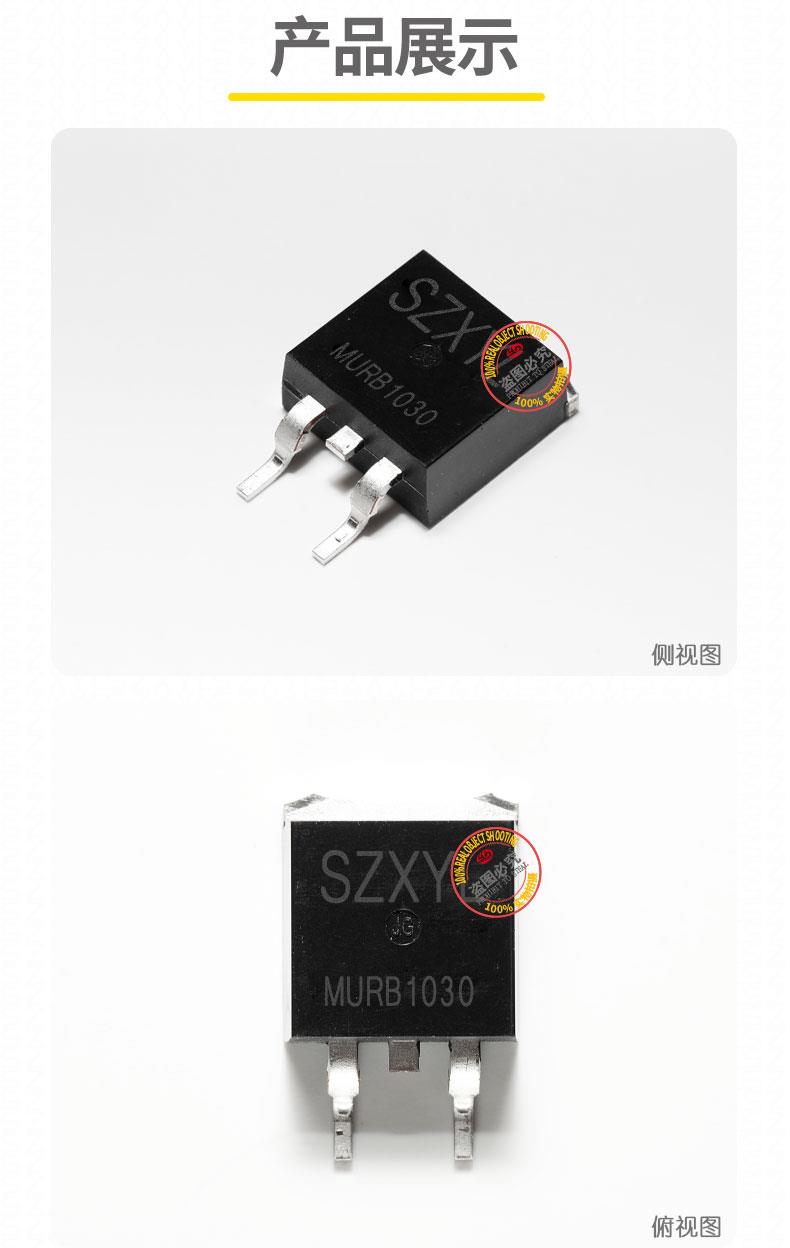

MURB1030 TO-263

一、he心电气参数与性能特性

• 反向重复峰值电压（VRRM）：300V，适配 240-300V 母线电压系统，较 MURB1020更适用于工业变频器、电动汽车 OBC及高压储能系统。
• 正向平均电流（IF）：10A，单管持续电流 5A，支持大电流负载，典型应用于开关电源次级整流、电机驱动模块及光伏逆变器的 DC/DC 转换器。
• 正向浪涌电流（IFSM）：120-150A，可承受电机启动、电源上电等瞬时过载冲击。
• 正向压降（VF）：典型值 1.0-1.7V
• 反向漏电流（IR）：≤10μA，高温下（125℃）漏电流控制在 1-5mA 以内，确保长期可靠性。
• 开关特性：反向恢复时间（trr）≤50ns
• 热性能：典型热阻（RthJC）2.5-4.0℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。

二、MURB1030的封装设计与机械特性

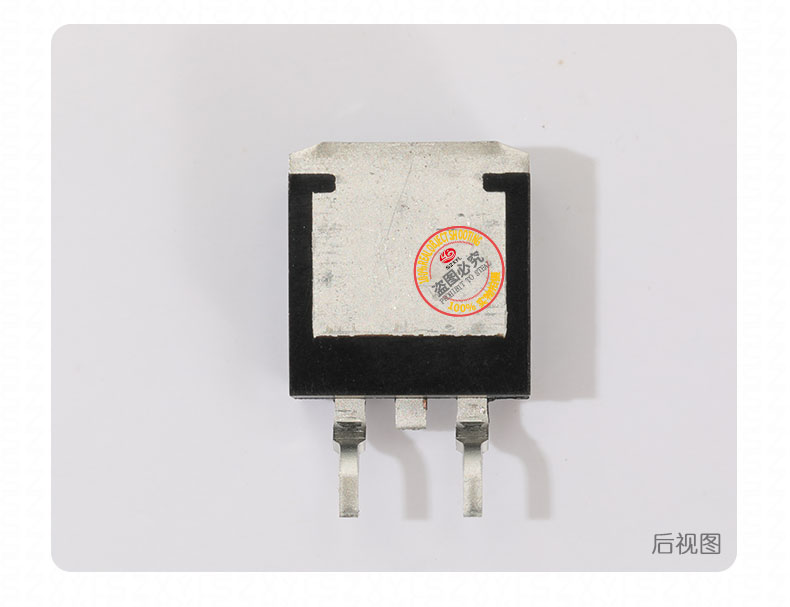

1. 散热优化
   • 采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。
2. 引脚配置
   • 3 引脚共阴极结构（TO-263-3）：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。引脚间距 5.08mm，兼容标准贴片焊盘，支持回流焊。

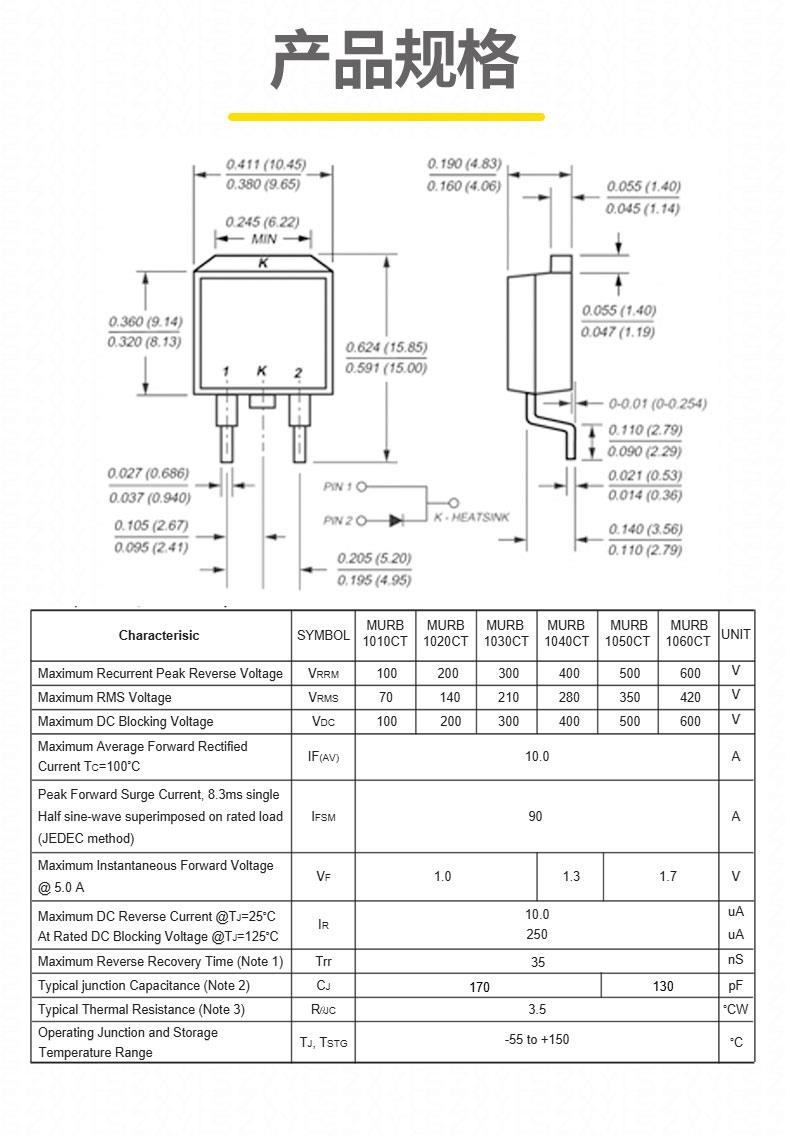

3. 物理规格
   • 封装尺寸：10.3mm（长）?9.4mm（宽）?4.0mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。引脚焊点长度 2.30mm，镀亮锡处理增强可焊性，引脚拉力≥3.5N，确保长期机械可靠性。

三、MURB1030的典型应用场景

1. 工业设备
   • 变频器的 DC 链路整流电路，300V 耐压可承受母线电压波动。
   • 工业 PLC 的 DC/DC 转换器，快速恢复特性减少能量损耗。
2. 汽车电子
   • 电动汽车 OBC的同步整流电路，高温稳定性适应引擎舱环境。
   • 汽车高压电机驱动模块的续流二极管，300V 耐压可承受车载电源波动。
3. 储能与新能源
   • 储能系统的低压 DC/DC 转换器，双共阴极结构便于并联扩容。
   • 光伏逆变器的 MPPT 电路，快速开关特性减少能量损耗。
4. 消费电子
   • 高端服务器电源的次级整流桥，紧凑封装满足高密度 PCB 布局需求。




   • 智能家电的电源模块，低 VF 特性可将转换效率提升 1-2%。
   • 总结：MURB1030 TO-263 凭借其高电压耐受性（300V）、快速恢复特性和紧凑设计，成为高压高频电子设备的理想选择。其优异的散热性能、宽温工作能力及严格的工艺控制，尤其适合对效率和稳定性要求苛刻的工业电源、汽车及储能应用。通过合理的 PCB 布局和散热设计，可充分发挥其性能优势，实现系统级的成本优化与可靠性提升。
   •
