MURB1030CT TO-263

一、he心电气参数与性能特性

• 反向重复峰值电压（VRRM）：300V，适配 250-300V 母线电压系统，典型应用于消费电子适配器、LED 驱动电源及中小功率工业设备。
• 正向平均电流（IF）：10A，单管持续电流 5A，支持大电流负载，可用于光伏微逆变器的 DC/DC 转换及储能系统的低压整流。
• 正向浪涌电流（IFSM）：150A，可承受电机启动、电源上电等瞬时过载冲击。
• 正向压降（VF）：典型值 1.2-1.5V
• 反向漏电流（IR）：≤10μA，高温下（125℃）漏电流控制在 1-5mA 以内，确保长期可靠性。
• 开关特性：反向恢复时间（trr）≤50ns
• 热性能：典型热阻（RthJC）2.5-4.0℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作，

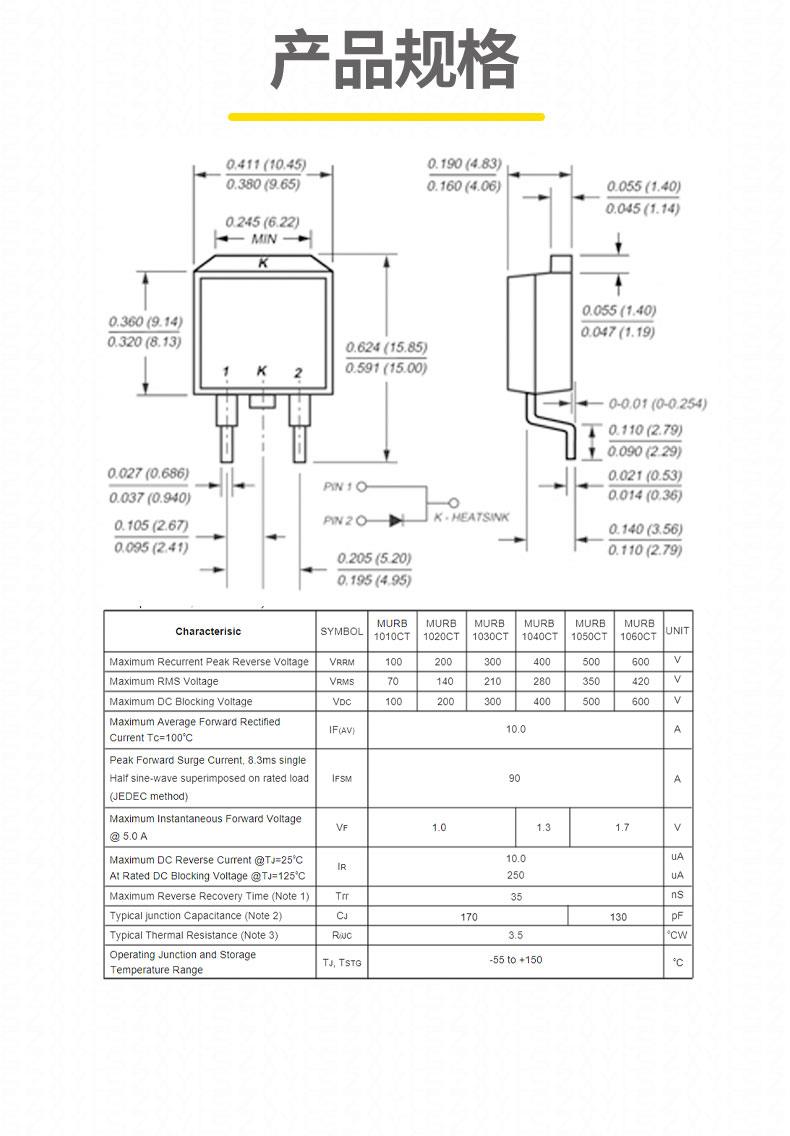

二、封装设计与机械特性

1. 散热优化
   • 采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。
2. 引脚配置
   • 3 引脚共阴极结构（TO-263-3）：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。引脚间距 5.08mm，兼容标准贴片焊盘，支持回流焊。
3. 物理规格
   • 封装尺寸：10.3mm（长）?9.4mm（宽）?4.0mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。引脚焊点长度 2.30mm，镀亮锡处理增强可焊性，引脚拉力≥3.5N，确保长期机械可靠性。

三、MURB1030CT 的典型应用场景

1. 消费电子
   • 笔记本电脑电源适配器的同步整流电路，紧凑封装节省空间。
   • 家电逆变器的续流二极管，高温稳定性适应复杂环境。
2. 工业设备
   • 中压变频器的 DC 链路整流电路，300V 耐压可承受母线电压波动。
   • 工业 PLC 的 DC/DC 转换器，50ns 超快恢复特性减少能量损耗。
3. 新能源与储能
   • 储能系统的低压 DC/DC 转换器，双共阴极结构便于并联扩容。
   • 小型光伏逆变器的 MPPT 电路，快速开关特性减少能量损耗。
4. 特种领域
   • 医疗设备的中压电源整流。
   • 航空航天系统的低压保护电路，宽温工作能力满足严苛环境需求。
