深圳市新亿利电子有限公司

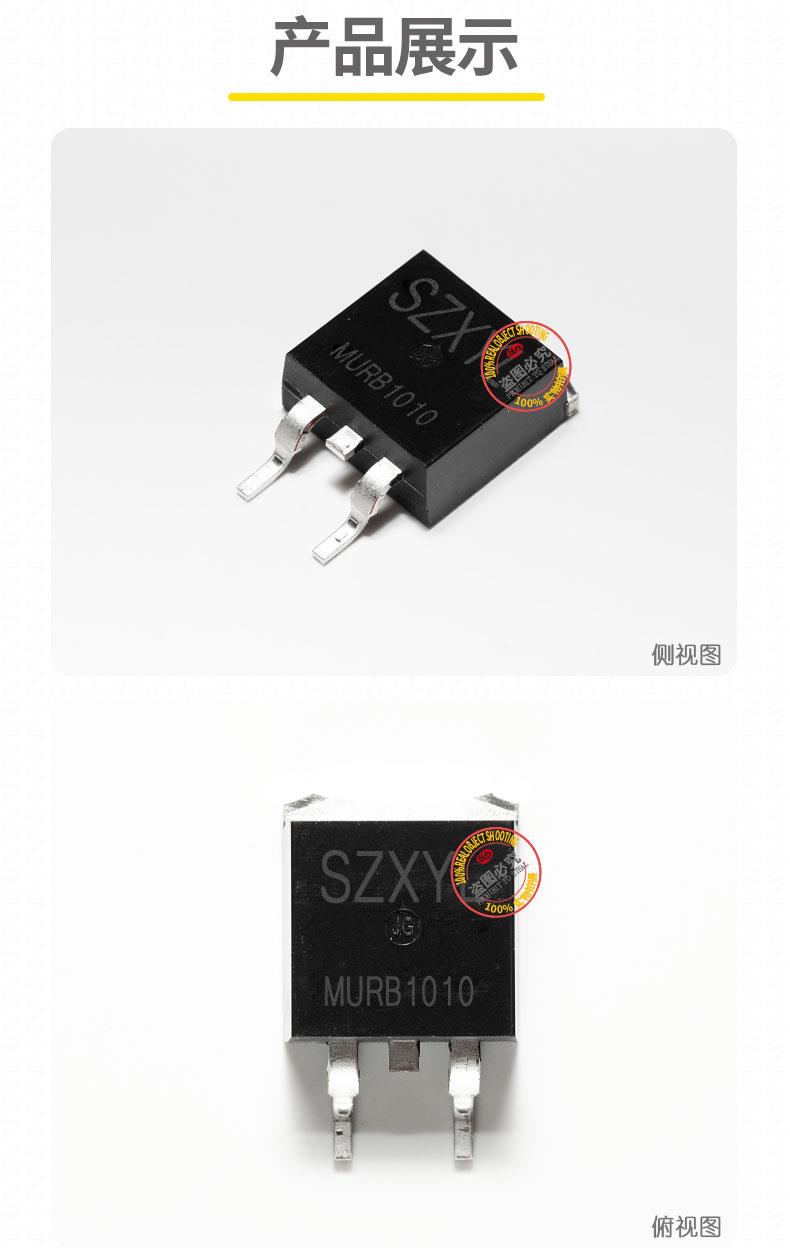

MURB1010 TO-263

一、MURB1010的he心电气参数与性能特性

• 反向重复峰值电压（VRRM）：100V，适用于消费电子电源、工业设备辅助电源及汽车低压电路，较 MURB1020（200V）更适配 60-100V 母线电压系统。
• 正向平均电流（IF）：10A，支持持续大电流负载，典型应用于开关电源次级整流、电机驱动模块及 LED 照明驱动电路。
• 正向浪涌电流（IFSM）：150A，可承受电机启动、电源上电等瞬时过载冲击。
• 正向压降（VF）：典型值 1.0V，较普通整流二极管降低导通损耗约 20%，提升电源转换效率。
• 反向漏电流（IR）：≤100μA，高温下（125℃）漏电流控制在 1-5mA 以内，确保长期可靠性。
• 开关特性：反向恢复时间（trr）≤500ns，适合 100kHz 以下中高频开关应用。
• 热性能：典型热阻2.5-4.0℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。

二、MURB1010的封装设计与机械特性

1. 散热优化
   • 采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。

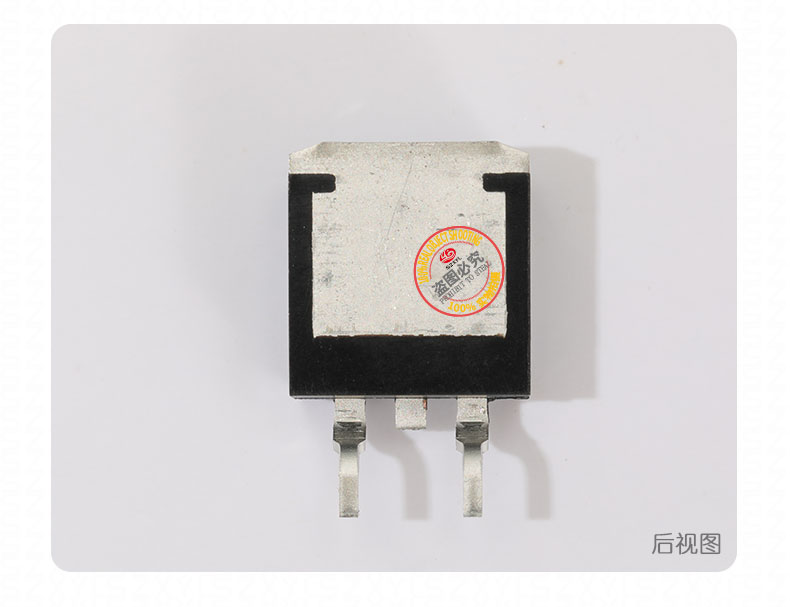

2. 引脚配置
   • 3 引脚结构：阳极（A）与阴极（K）独立，中间引脚为散热焊盘，便于直接焊接至 PCB 散热层。引脚间距 5.08mm，兼容标准贴片焊盘，支持回流焊。

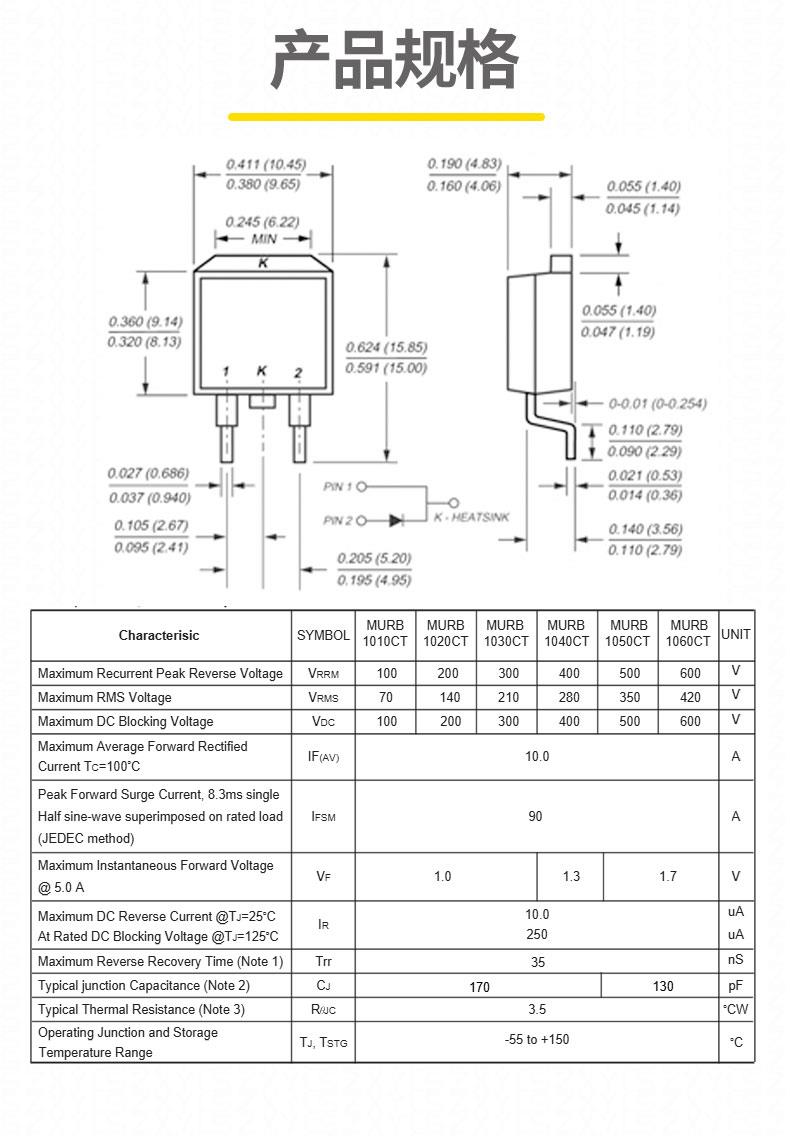

3. 物理规格
   • 封装尺寸：10.16mm（长）?10.3mm（宽）?4.57mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。
   • 引脚焊点长度 2.30mm，镀亮锡处理增强可焊性，引脚拉力≥3.5N，确保长期机械可靠性。

三、MURB1010的典型应用场景

1. 消费电子
   • 手机充电器的次级整流电路，10A 电流支持快速充电协议。
   • 笔记本电脑电源适配器的同步整流模块，低 VF 特性可降低发热。
2. 工业设备
   • 变频器的辅助电源整流电路，100V 耐压适应复杂电网环境。
   • 工业 PLC 的 DC/DC 转换器，快速恢复特性减少能量损耗。
3. 汽车电子
   • 车载点烟器的过压保护电路，100V 耐压可承受车载电源波动。
   • 汽车雨刮器电机的续流二极管，高温稳定性适应引擎舱环境。
4. 照明系统
   • LED 驱动电源的整流桥，紧凑封装满足高密度 PCB 布局需求。
   • 智能灯具的调光模块，低 VF 特性可将转换效率提升 1-2%。
   •
