TIP147 TO-247 产品详细描述

一、TIP147基本信息

• 型号：TIP147
• 类型：PNP 型硅功率达林顿晶体管
• 封装形式：TO-247

二、TIP147关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：100V。
   • 集电极 - 基极电压（VCBO）：100V。
   • 发射极 - 基极电压（VEBO）：5V。
   • 集电极连续电流（IC）：10A。
   • 功率耗散（PD）：125W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=5A、VCE=4V 时，hFE≥1000；
     • 当 IC=10A、VCE=4V 时，hFE≥500。
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤2.0V；
     • ≤3.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：3.5V。
3. 动态特性
   • 特征频率（fT）：3MHz。
   • 开关时间：
     • 延迟时间（td）：0.15μs；
     • 上升时间（tr）：0.55μs；
     • 存储时间（ts）：2.5μs；
     • 下降时间（tf）：2.5μs。

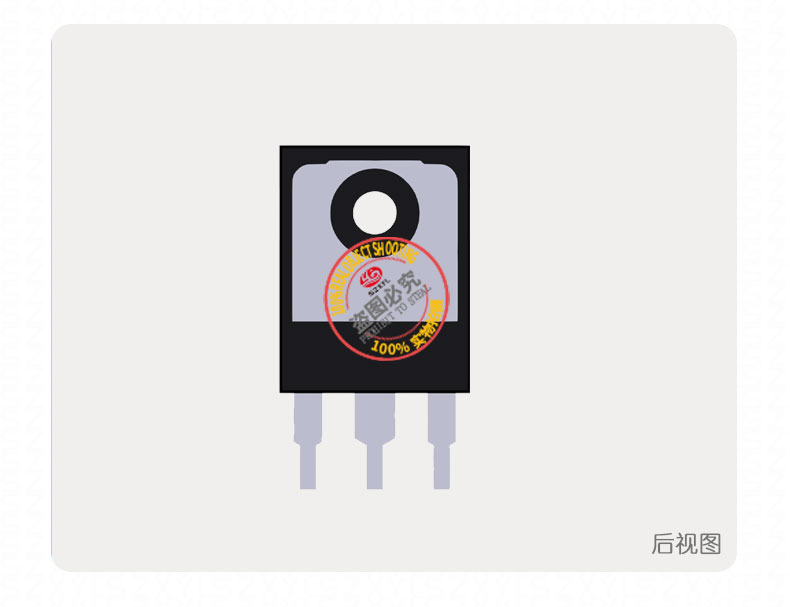

三、TIP147封装与物理特性

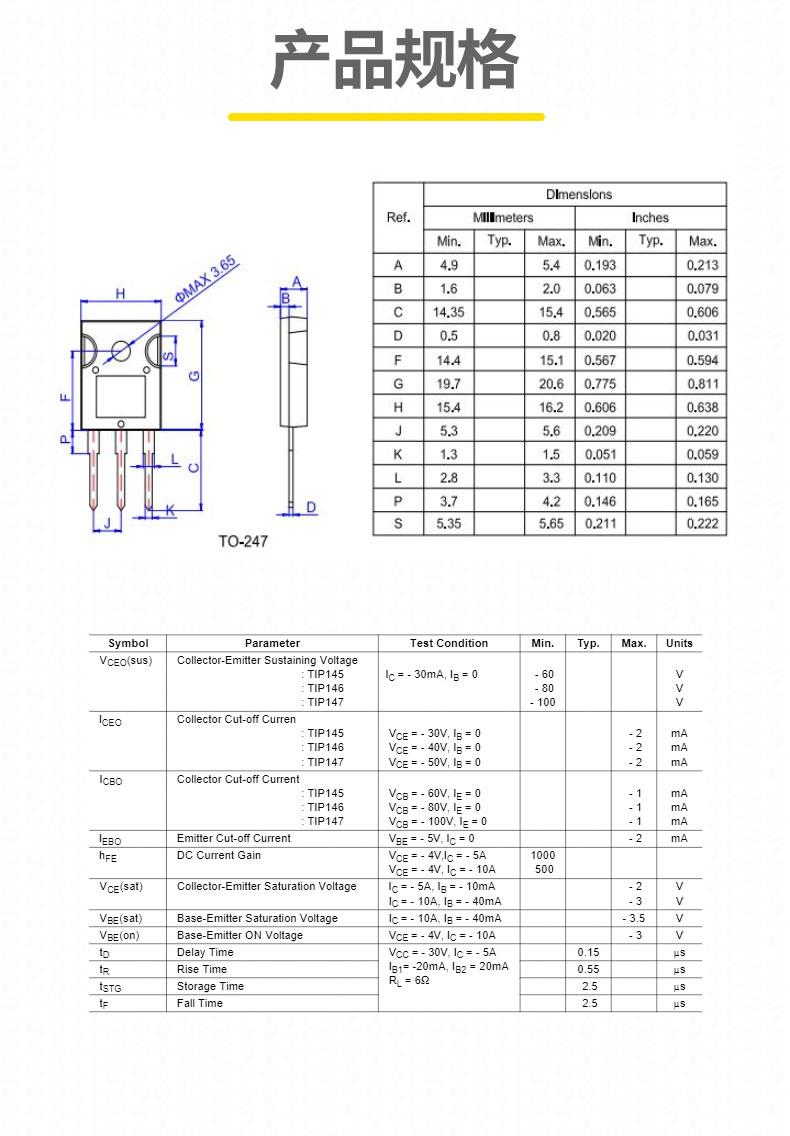

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
   • 尺寸：
     • 总长度：20.15mm；
     • 宽度：15.75mm；
     • 高度：5.15mm。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
   • 散热设计：
     • 典型热阻（RθJC）：1℃/W，配合散热器可将热阻降至≤250℃/W。
2. 材料与工艺
   • 采用硅外延平面工艺，优化低饱和电压特性，内置反并联集电极 - 发射极二极管及基极分流电阻，适用于高电流放大和开关应用。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 高保真功放电路：与 NPN 型 TIP142 组成互补对称输出级，处理低失真音频信号放大，支持 10A 大电流驱动扬声器，适用于家用音响、汽车功放等。
   • 驱动级应用：作为末级驱动管，配合前级放大电路实现全桥输出，提升音频信号的功率输出能力。
2. 电机驱动与电源管理
   • 步进电机驱动：通过 PWM 控制实现高精度定位，支持 20A 脉冲电流，适用于工业自动化设备、3D 打印机等。
   • 低压直流电机驱动：处理宽输入电压（12V 至 100V）的电机控制，支持 10A 连续电流，适用于电动工具、智能家居设备。
   • 线性稳压器：利用高电流增益（hFE=1000）和低饱和电压（VCE (sat)=2.0V），实现高精度电压调节，适用于精密仪器电源。
3. 通用放大与开关
   • 继电器驱动：通过基极电阻控制饱和导通，可靠驱动高负载继电器，内置二极管保护电路防止反向电压损坏。
   • LED 照明控制：作为线性调节器，稳定 LED 驱动电流，延长光源寿命。

五、产品特点

1. 超高电流增益与低饱和损耗
   • 行业ling先的直流电流增益（hFE≥1000），可实现小基极电流控制大负载（如 10mA 基极电流驱动 10A 负载）。
   • 低饱和电压（VCE (sat)=2.0V）有效减少导通损耗，适合长时间高负载运行。
2. 散热优势（TO-247 封装）
   • TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的低压设备。
   • 典型热阻（RθJC=1℃/W）确保在高功率下仍能保持稳定性能，延长器件寿命。
3. 内置保护与电路简化
   • 集成反并联集电极 - 发射极二极管，可抑制感性负载关断时产生的反向电动势，简化电路设计。
   • 基极 - 发射极分流电阻（内置）优化偏置稳定性，减少外部元件需求。
   •
