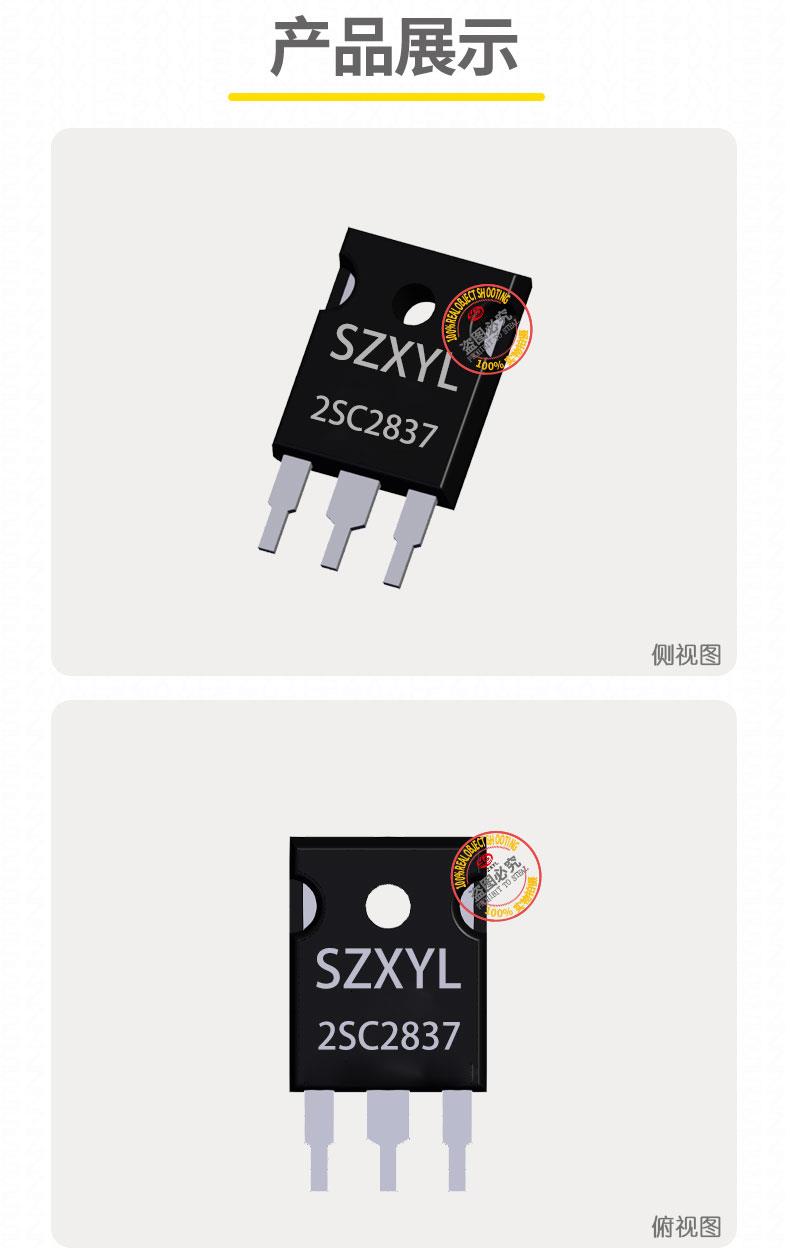

2SC2837 TO-247

一、2SC2837基本信息

• 型号：2SC2837
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-247

二、2SC2837关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：150V
   • 集电极 - 基极电压（VCBO）：150V
   • 发射极 - 基极电压（VEBO）：5V
   • 集电极连续电流（IC）：10A
   • 功率耗散（PD）：100W
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=5A、VCE=4V 时，hFE≥50
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤2.0V
   • 基极 - 发射极饱和电压（VBE (sat)）：1.5V
3. 动态特性
   • 特征频率（fT）：70MHz
   • 开关时间：
     • 存储时间（ts）：1.4μs；
     • 下降时间（tf）：0.35μs

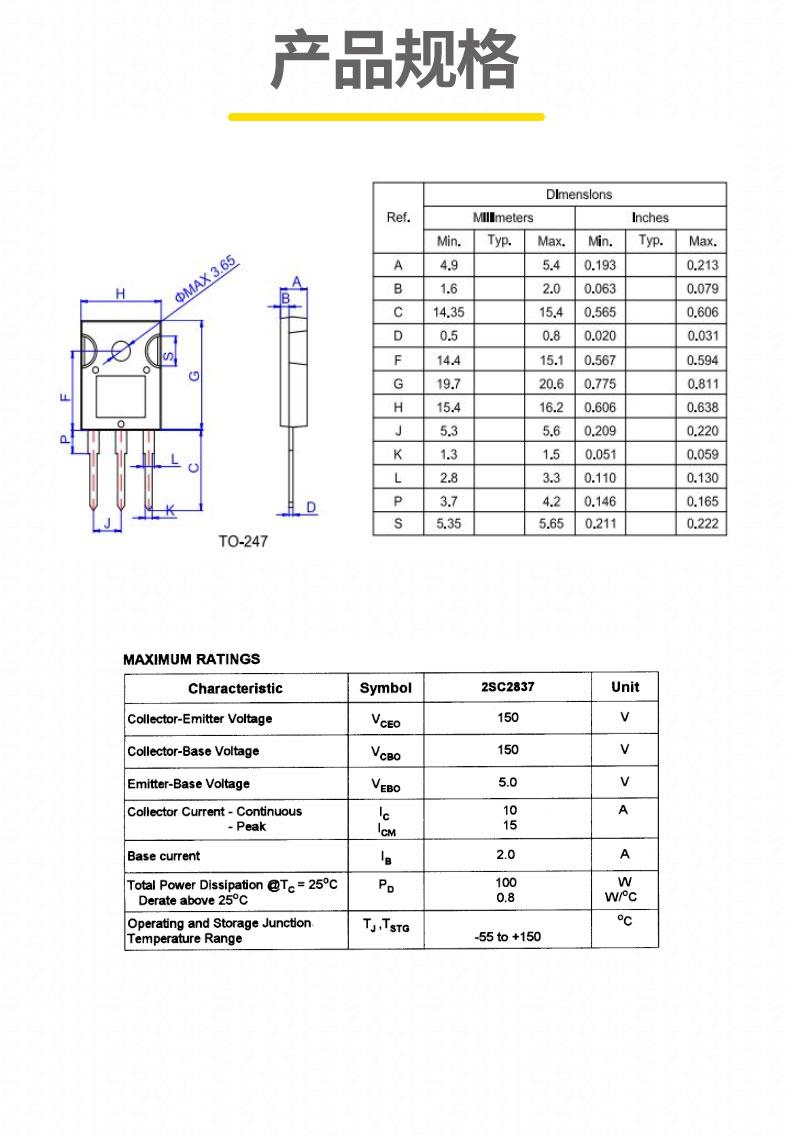

三、封装与物理特性

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
   • 尺寸：
     • 总长度：20.95mm；
     • 宽度：15.94mm；
     • 高度：5.02mm。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
   • 散热设计：
     • 典型热阻（RθJC）：1.5℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
2. 材料与工艺
   • 采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 高保真音响系统：凭借 70MHz 的 fT 和低饱和电压（2.0V），可构建 AB 类或乙类音频功率放大器，输出功率可达 100W 以上，失真度≤0.05%，适用于家庭影院、zhuan业舞台音响。
   • 汽车音响：支持宽电压输入（12V 至 40V），10A 连续电流能力满足车载功放需求，配合 2SA1186 PNP 管组成互补对称输出级，可实现 2?100W 立体声放大。
2. 高压开关与通用驱动
   • 工业控制电路：处理 150V 电压波动，驱动高压步进电机或伺服电机，需外部续流二极管抑制反电动势。
   • 继电器驱动：利用 10A 电流能力和快速响应特性，实现高功率继电器的可靠开关控制。
3. 线性稳压与电源管理
   • 线性稳压器：作为调整管构建高精度线性电源，输出电流可达 10A，纹波抑制比≥80dB，适用于实验室电源、医疗设备供电。
   • DC-DC 转换器：在非隔离式 Buck 电路中担任主开关管，效率可达 85% 以上，适合中小功率电源模块。

五、产品特点

1. 高线性度与低失真
   • LAPT（线性音频功率晶体管）技术：优化基区扩散工艺，确保 hFE 在宽电流范围内保持线性（IC=0.1A 至 10A 时 hFE 波动≤30%），适合音频信号的高保真放大。
   • 低饱和电压（2.0V）：有效减少导通损耗，提升音频放大器效率，降低散热需求。
2. 散热优势（TO-247 封装）
   • TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的音频功放。
   • 典型热阻（RθJC=1.5℃/W）确保在 100W 功率下仍能保持稳定性能，延长器件寿命。
3. 宽电压范围与高可靠性
   • 集电极 - 发射极电压（VCEO=150V）提供冗余设计，适应工业环境中的电压波动。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
