2SC2555 TO-247

一、2SC2555基本信息

• 型号：2SC2555
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-247

二、2SC2555关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：400V
   • 集电极 - 基极电压（VCBO）：500V
   • 发射极 - 基极电压（VEBO）：7V
   • 集电极连续电流（IC）：8A
   • 功率耗散（PD）：80W
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=4A、VCE=5V 时，hFE≥10
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.2V
   • 基极 - 发射极饱和电压（VBE (sat)）：1.5V
3. 动态特性
   • 特征频率（fT）：30MHz。
   • 开关时间：
     • 存储时间（ts）：2.5μs；
     • 下降时间（tf）：0.1μs

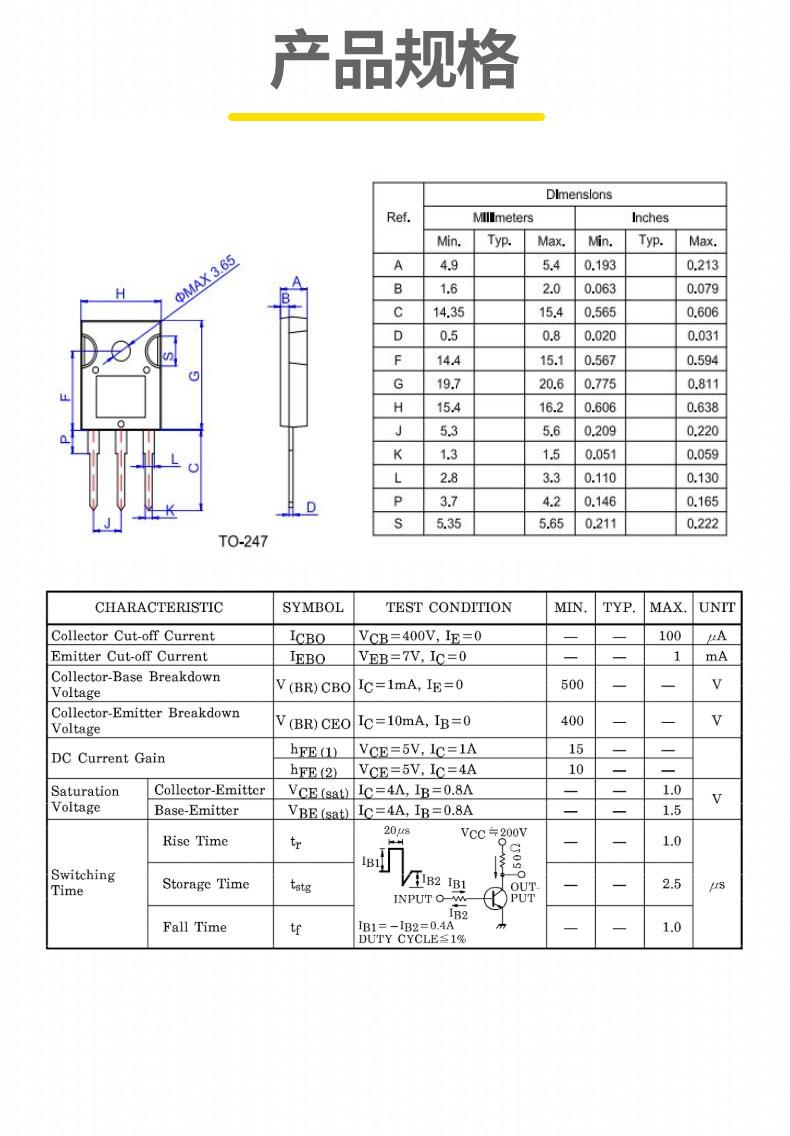

三、封装与物理特性

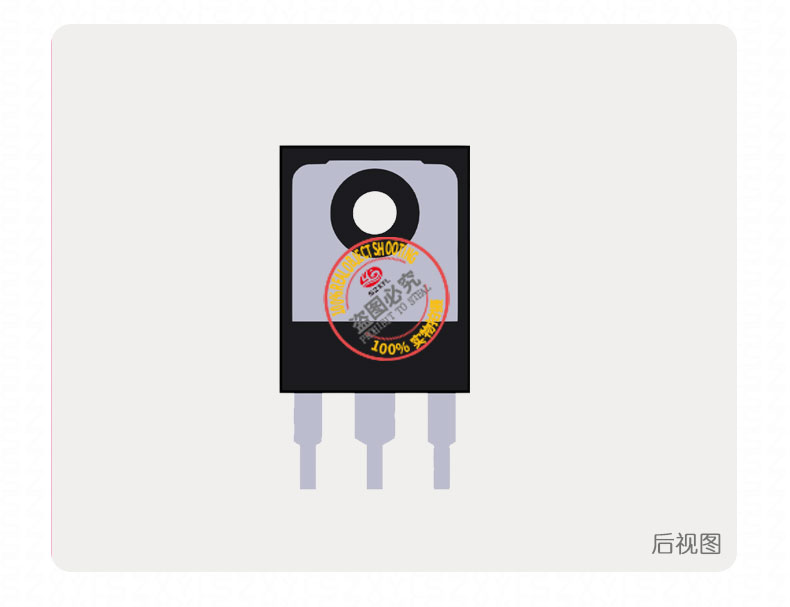

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：20.95mm；
     • 宽度：15.94mm；
     • 高度：5.02mm。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
   • 散热设计：
     • 典型热阻（RθJC）：1.56℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
2. 材料与工艺
   • 采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 高压开关与电源管理
   • 工业级开关电源：支持 400V 高压输入，8A 大电流输出，适用于 220V 输入、12V/8A 输出的 Buck 转换器，效率可达 90% 以上。
   • 逆变器与 UPS 系统：处理宽电压范围的 DC/AC 转换，支持 10A 脉冲电流，适合太阳能逆变器、不间断电源。
2. 高频高压电路
   • 超声波焊接机：凭借 500V 的 VCBO 和低饱和电压（1.2V），可构建大功率超声波电源，驱动换能器实现塑料焊接、金属加工等高能量输出。
   • 高频逆变器：在 40kHz 以上频率下稳定工作，用于医疗设备、工业加热等高频高压场景。
3. 通用功率放大与保护电路
   • 高压电机驱动：处理 500V 电压波动，驱动高压步进电机或伺服电机，需外部续流二极管抑制反电动势。
   • 过流保护开关：利用高电流能力（8A）和快速响应特性，实现精密设备的过流保护。

五、产品特点

1. 超高电压与高电流能力
   • 行业ling先的集电极 - 基极电压和连续电流（8A），可直接驱动 400V 高压负载（如工业电机）。
   • 低饱和电压有效减少导通损耗，适合长时间高负载运行。
2. 散热优势
   • TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
   • 典型热阻（RθJC=1.56℃/W）确保在 80W 功率下仍能保持稳定性能，延长器件寿命。
3. 宽电压范围与高可靠性
   • 集电极 - 发射极电压（VCEO=400V）提供冗余设计，适应工业环境中的电压波动。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
