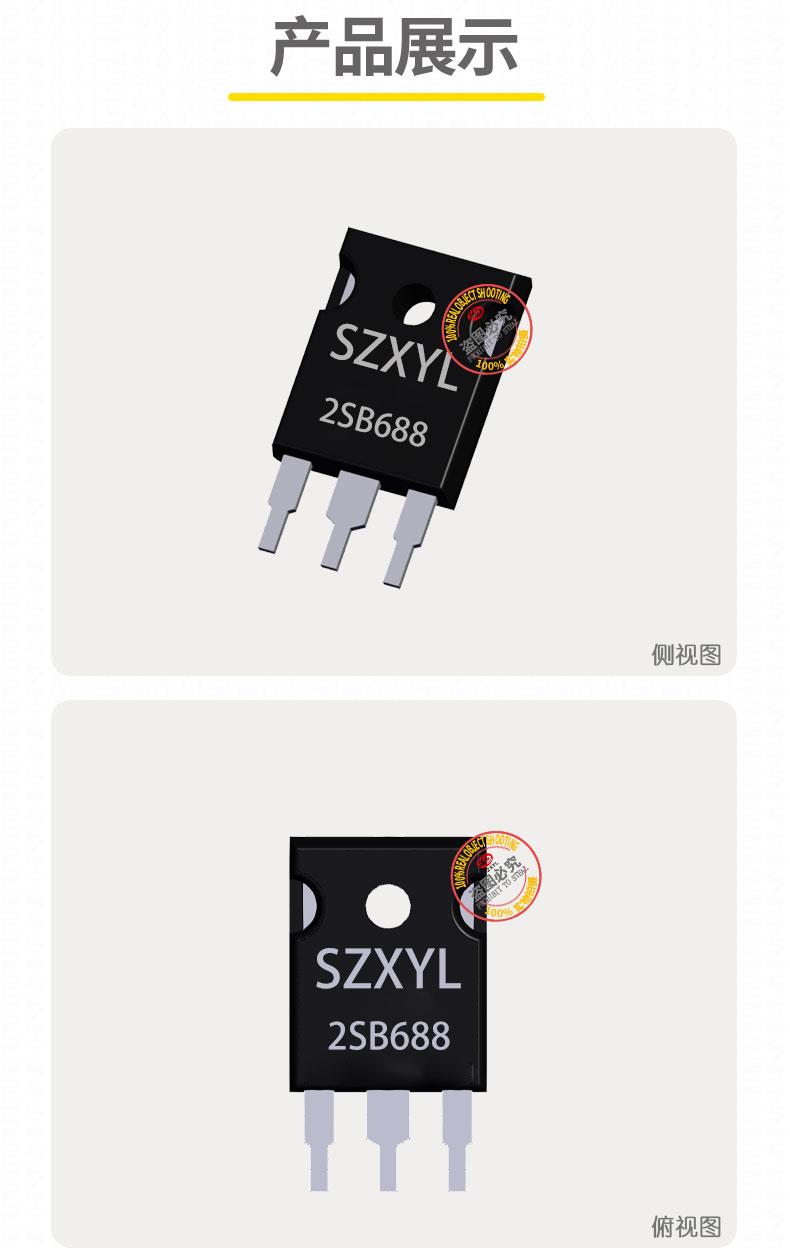

2SB688 TO-247

一、2SB688基本信息

• 型号：2SB688
• 类型：PNP 型硅功率晶体管
• 封装形式：TO-247

二、2SB688关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：-120V
   • 集电极 - 基极电压（VCBO）：-140V
   • 发射极 - 基极电压（VEBO）：-5V
   • 集电极连续电流（IC）：-8A
   • 功率耗散（PD）：80W。
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=-4A、VCE=-5V 时，hFE≥50
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤2.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：-1.5V
3. 动态特性
   • 特征频率（fT）：80MHz
   • 开关时间：
     • 存储时间（ts）：1.5μs；
     • 下降时间（tf）：0.4μs。

三、封装与物理特性

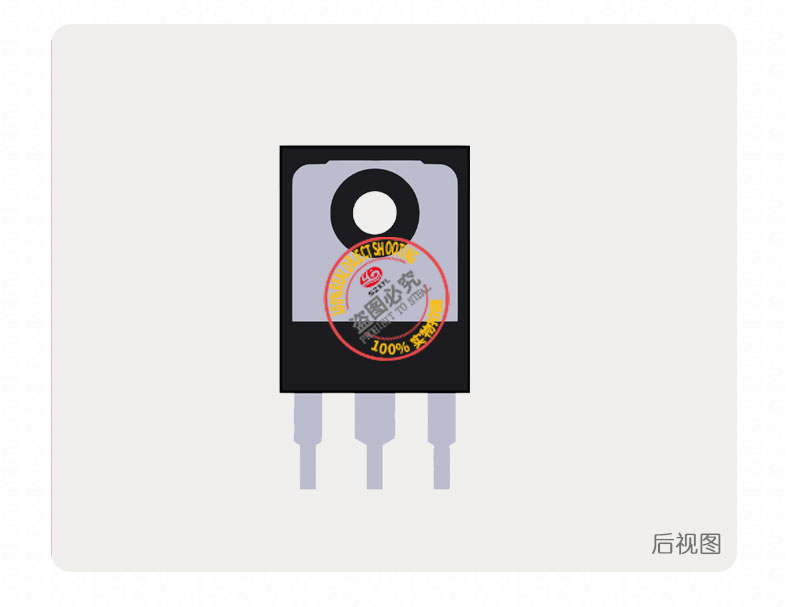

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：20.95mm；
     • 宽度：15.94mm；
     • 高度：5.02mm。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
   • 散热设计：
     • 典型热阻（RθJC）：1.56℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
2. 材料与工艺
   • 采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 高保真音频功放：与 2SD718 组成互补对称输出级，驱动 8Ω 负载时可实现 50W 以上的输出功率，总谐波失真（THD）≤0.05%，适合家用 Hi-Fi 音响、zhuan业舞台功放。
   • 汽车音响系统：支持 - 120V 高压输入，处理汽车电源波动，提供稳定的音频功率输出。
2. 高压电源管理
   • 数控稳压电源：作为开关管或调整管，实现 0-30V/4A 输出的精密稳压，应用于实验室设备、电子产品研发。
   • 工业级开关电源：在反激式电路中处理 - 120V 输入，效率可达 85% 以上，适用于通信基站、自动化设备供电。
3. 电机驱动与控制
   • 高压步进电机驱动：处理 - 140V 电压波动，驱动工业机械臂、数控机床等设备，需外部续流二极管抑制反电动势。
   • 伺服电机控制：利用高电流能力（-8A）和快速响应特性，实现精密位置控制。

五、产品特点

1. 高电压与大电流能力
   • 集电极 - 基极电压（VCBO=-140V）和连续电流（-8A），可直接驱动 - 120V 高压负载
   • 低饱和电压（VCE (sat)=2.0V）有效减少导通损耗，适合长时间高负载运行。
2. 散热优势（TO-247 封装）
   • TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
   • 典型热阻（RθJC=1.56℃/W）确保在 80W 功率下仍能保持稳定性能，延长器件寿命。
3. 宽电压范围与高可靠性
   • 集电极 - 发射极电压（VCEO=-120V）提供冗余设计，适应工业环境中的电压波动。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
