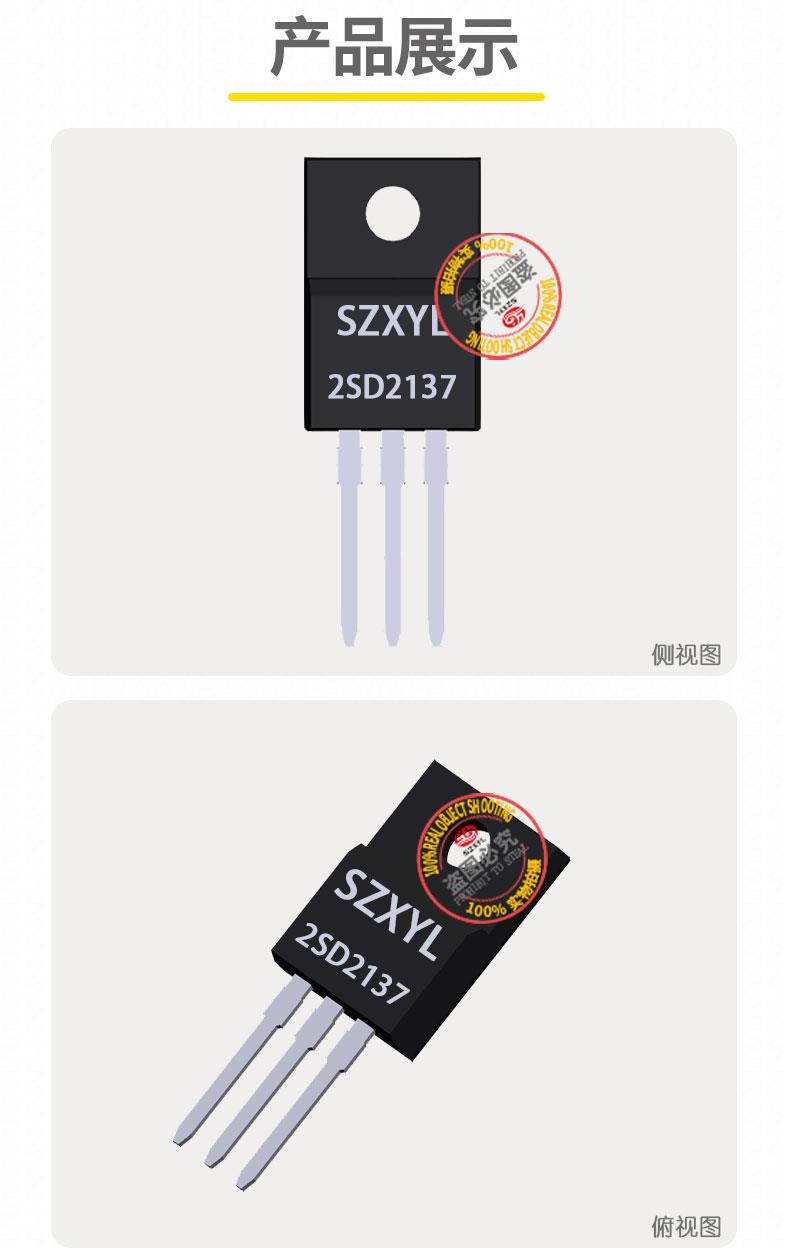

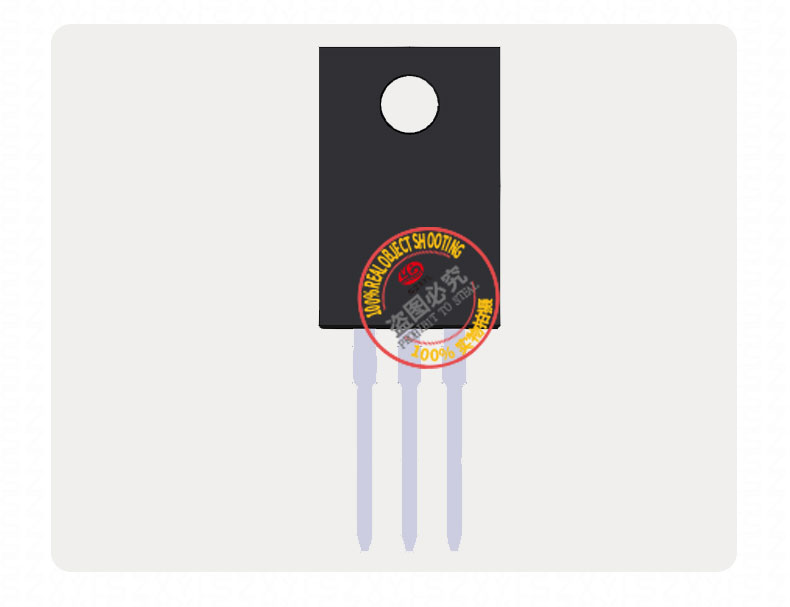

2SD2137 TO-220F

一、2SD2137基本信息

• 型号：2SD2137
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-220F

二、2SD2137关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：80V。
   • 集电极 - 基极电压（VCBO）：100V。
   • 发射极 - 基极电压（VEBO）：6V。
   • 集电极连续电流（IC）：3A。
   • 功率耗散（PD）：25W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=3A、VCE=5V 时，hFE≥100
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：1.2V
3. 动态特性
   • 特征频率（fT）：3MHz
   • 开关时间：
     • 存储时间（ts）：5.0μs；
     • 下降时间（tf）：0.2μs。

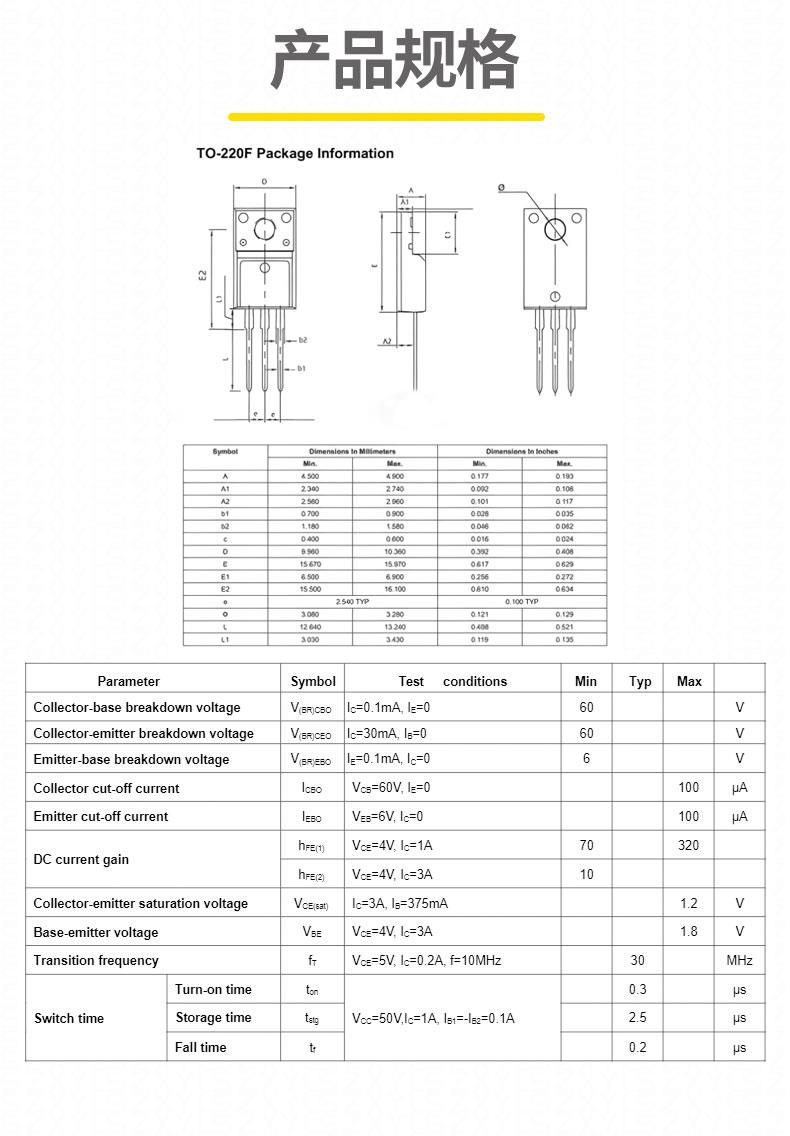

三、封装与物理特性（TO-220F 版本）

1. TO-220F 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：15.9mm；
     • 宽度：9.8mm；
     • 高度：4.3mm。
   • 安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
   • 散热设计：
     • 典型热阻（RθJC）：5℃/W，配合散热器可将热阻（RθJA）降至≤100℃/W（自然对流）。
2. 材料与工艺
   • 采用外延平面工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 率音频功放：与 2SB1417 组成互补对称输出级，驱动 8Ω 负载时可实现 30W 以上的输出功率，总谐波失真（THD）≤0.1%，适合zhuan业音响系统及家用功放。
   • 推挽输出级：利用高电流增益（hFE≥100）和低饱和电压（VCE (sat)=1.0V），实现高效信号放大，尤其适用于对音质要求高的场景。
2. 电源管理
   • 线性稳压器：作为调整管，配合分压电路实现 0-50V/3A 输出的精密稳压，纹波≤50mV，适用于工业设备、通信基站供电。
   • 低压开关电源：在 Buck 电路中处理 - 80V 输入，效率可达 85% 以上，适合消费电子供电。
3. 电机驱动与控制
   • 中小型直流电机驱动：处理 - 80V 电压波动，驱动工业传送带、家用机器人等负载，需外部续流二极管抑制反电动势。
   • 伺服电机控制：利用快速响应特性（tf=0.2μs）实现精密位置控制，适合自动化机械臂关节驱动。

五、产品特点

1. 高电流与低饱和电压能力
   • 集电极连续电流（IC=3A）和低饱和电压（VCE (sat)=1.0V），可直接驱动中小功率负载（如汽车雨刮电机、工业风扇）。
   • 低导通损耗特性适合长时间低功耗运行，延长器件寿命。
2. 散热与绝缘优势（TO-220F 封装）
   • TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
   • 典型热阻（RθJC=5℃/W）确保在 25W 功率下仍能保持稳定性能。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压（VCBO=100V）提供冗余设计，适应电压波动较大的工业环境。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
