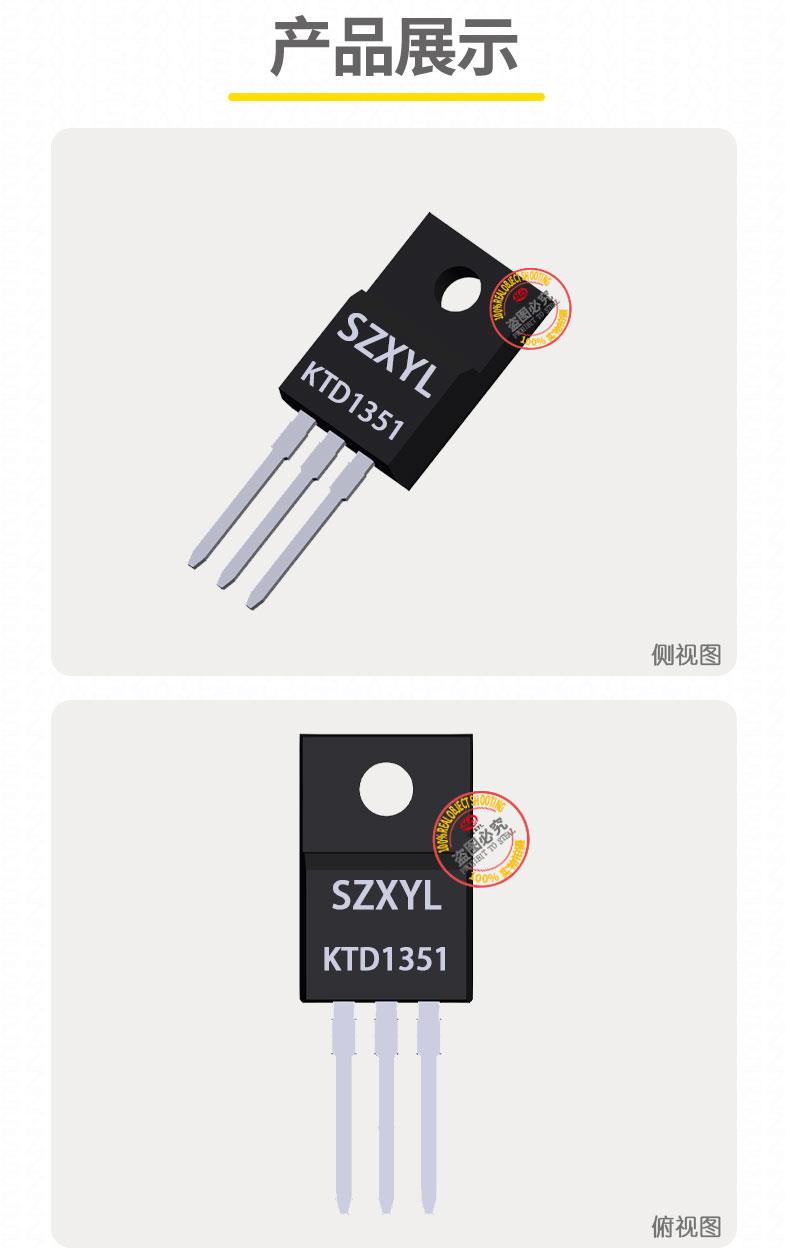

KTD1351 TO-220F

一、KTD1351基本信息

• 型号：KTD1351
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-220F

二、KTD1351关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：60V。
   • 集电极 - 基极电压（VCBO）：60V。
   • 发射极 - 基极电压（VEBO）：7V。
   • 集电极连续电流（IC）：3A。
   • 功率耗散（PD）：
     • 30W；
     • 2W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=500mA、VCE=5V 时，hFE≥60
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：1.1V。
3. 动态特性
   • 特征频率（fT）：3MHz。
   • 输出电容（Cob）：150pF。

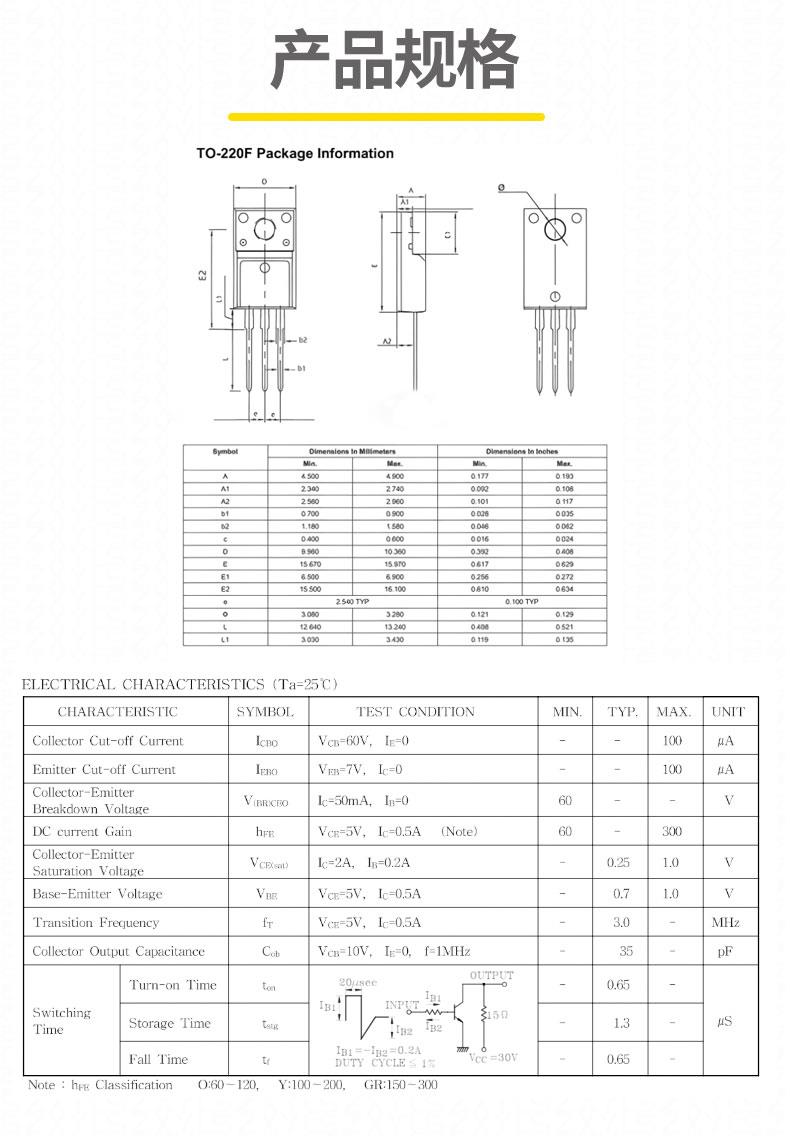

三、封装与物理特性

1. TO-220F 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：15.9mm；
     • 宽度：9.8mm；
     • 高度：4.3mm。
   • 安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
   • 散热设计：
     • 典型热阻（RθJC）：2.5℃/W，配合散热器可将热阻（RθJA）降至≤50℃/W（自然对流）。
2. 材料与工艺
   • 采用高压外延平面工艺，优化快速开关特性，无内置反向二极管，需外部续流电路。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 电压调节器与电源管理
   • 线性稳压器：处理 60V 输入电压，输出稳定直流电压（如 12V/3A），效率可达 85% 以上，适合车载电子、工业设备供电。
   • 电池充电器：作为开关管实现恒流 / 恒压充电，支持铅酸电池、锂离子电池等多种类型。
2. 继电器与灯驱动电路
   • 高功率继电器驱动：处理 60V 线圈电压，驱动工业继电器（如 10A 触点容量），响应时间≤10ms，支持频繁启停。
   • LED 照明驱动：通过 PWM 调制实现亮度调节，驱动高压 LED 串（如 48V/3A），总谐波失真（THD）≤5%。
3. 工业控制与电机驱动
   • 中小型直流电机驱动：处理 60V 电压波动，驱动传送带、风机等负载，需外部续流二极管抑制反电动势。
   • 步进电机控制：利用低饱和电压（VCE (sat)=1.0V）实现低功耗驱动，适合自动化机械臂关节控制。

五、产品特点

1. 低饱和电压与高电流能力
   • 集电极 - 发射极电压（VCEO=60V）适应中小功率高压场景，集电极连续电流（IC=3A）和低饱和电压（VCE (sat)=1.0V）可直接驱动中小功率负载（如高压电磁阀、工业加热器）。
   • 低导通损耗特性适合长时间高负载运行，延长器件寿命。
2. 散热与绝缘优势（TO-220F 封装）
   • TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
   • 典型热阻（RθJC=2.5℃/W）确保在 30W 功率下仍能保持稳定性能。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压（VCBO=60V）提供冗余设计，适应电压波动较大的工业环境。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
