2SD313he心参数

• 电压与电流能力：集电极 - 发射极电压（VCEO）达 %2B 60V（zui小值），可承受中等电压环境；集电极电流（IC）zui大 %2B 3A，满足中小功率电路需求。
• 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 30W；无散热片时需大幅降低负载以避免过热。
• 直流电流增益（hFE）：在 IC=1A、VCE=5V 条件下，hFE 典型值为 40~320（不同后缀型号如 - Y 对应更窄范围），适合需要中等电流放大能力的电路。
• 饱和压降：集电极 - 发射极饱和电压（VCE (sat)）为 1.0V（zui大值，@IC=2A，IB=0.2A），有效降低导通损耗，比传统功率晶体管降低约 30%。
• 工作温度：-40℃至 %2B 150℃宽温范围，适应严苛工业环境。

2SD313产品特性

1. 低饱和压降设计
   在 IC=2A 时 VCE (sat) 仅 1.0V（zui大值），特别适合对效率要求高的稳压电源和电机驱动应用，可显著降低导通损耗。
2. 高效散热封装

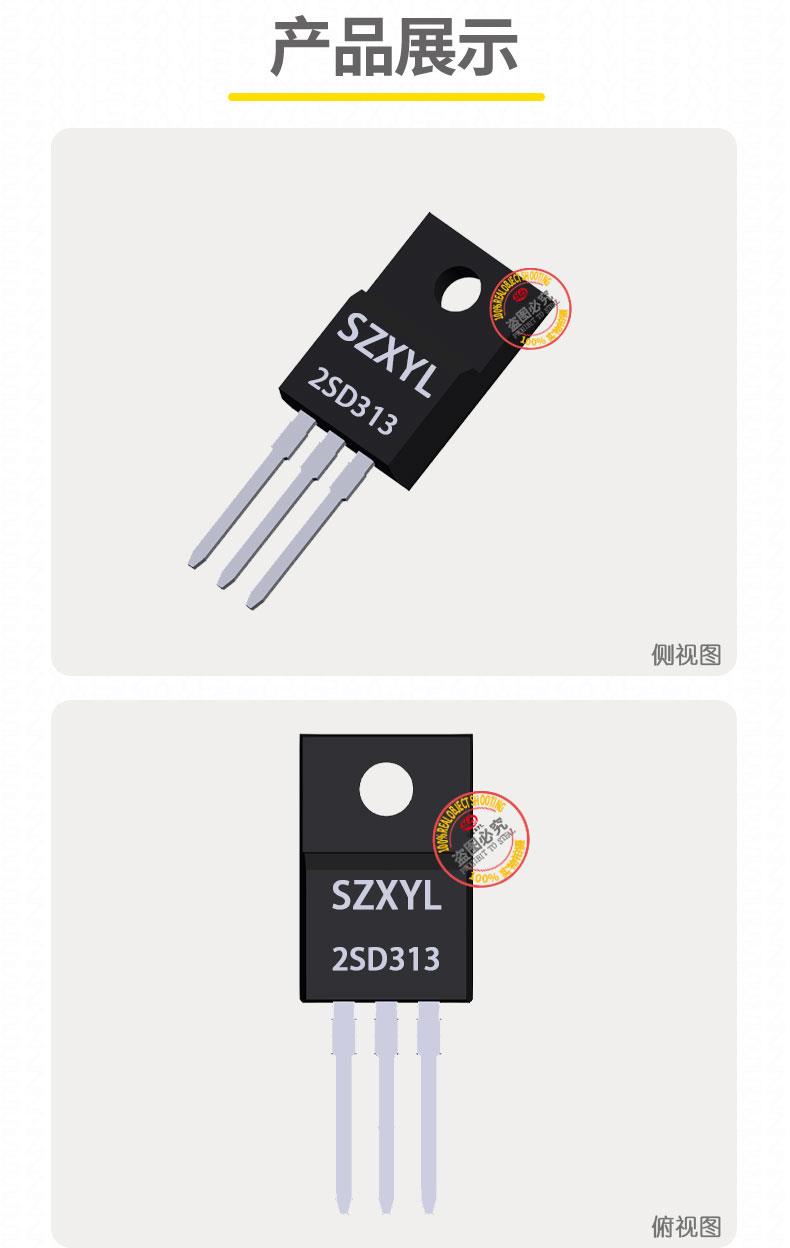

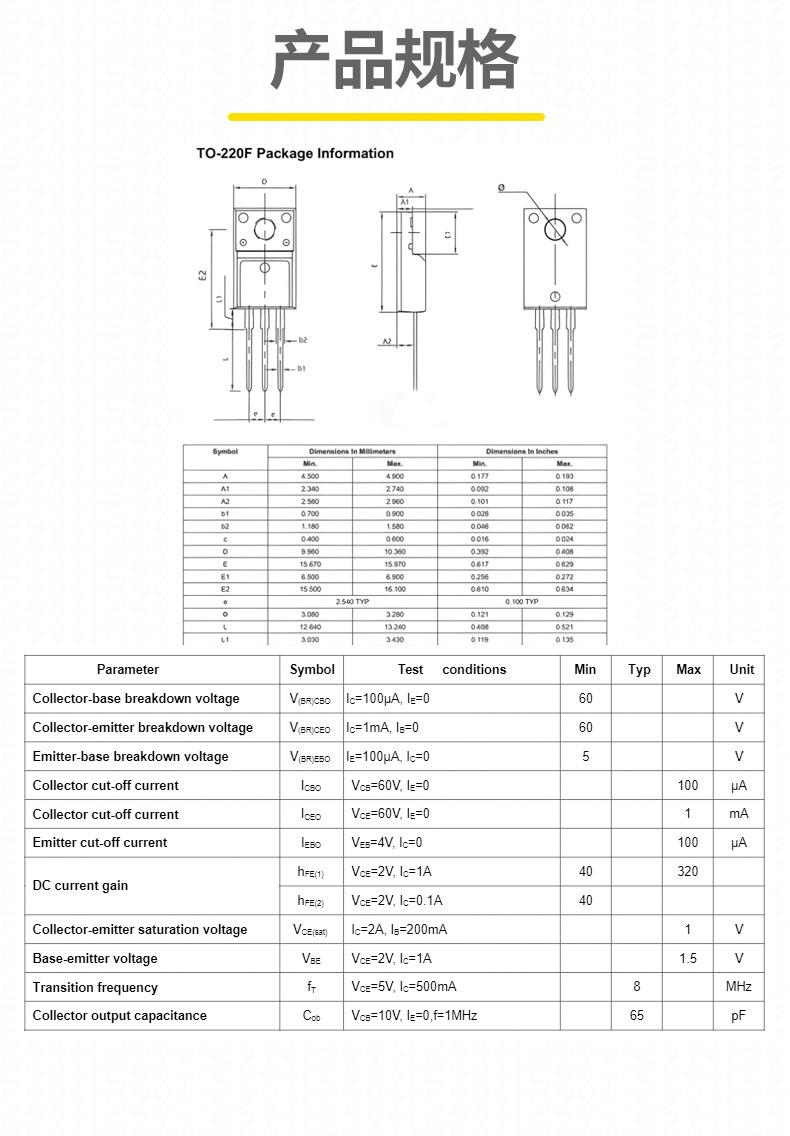

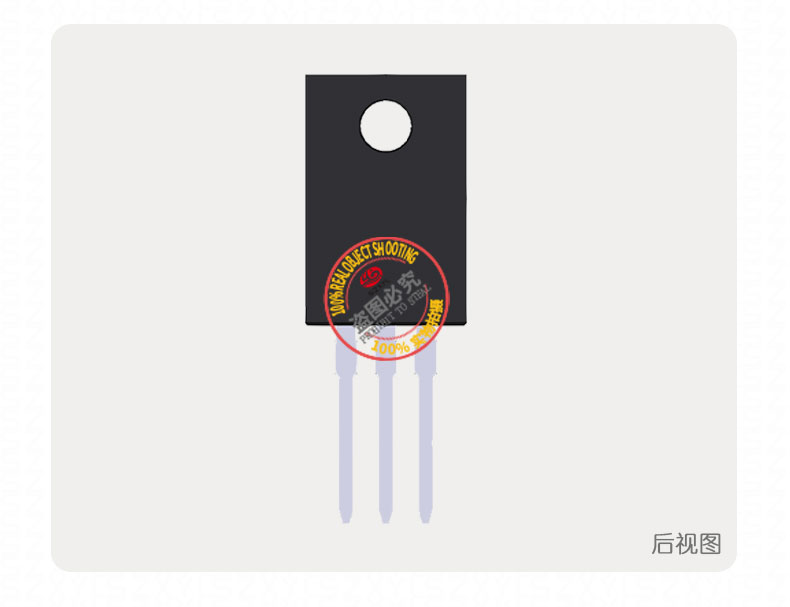

   TO-220F 封装集成全包裹式金属散热片，通过塑料外壳实现电气隔离，散热效率比普通 TO-220 提升 30%，金属散热片厚度达 2.54mm，可直接安装至散热器以降低结温。
3. 高可靠性
   采用外延平面工艺优化线性度，减少信号失真；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。
4. 环保与兼容性
   符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。
5. 互补型号支持
   与 PNP 型 2SB507 形成互补对管，方便设计推挽电路或对称放大结构，例如在音频功放中可组成乙类放大电路，提供低失真、高电流输出。

2SD313典型应用

• 音频功率放大：与 2SB507 组成推挽电路，在 15W 至 25W 音频放大器中作为输出级，支持 8Ω 负载下的高效放大，适用于汽车音响或家用功放。
• 电机驱动：驱动直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 60V 以下供电系统，广泛应用于工业自动化设备和消费电子（如打印机、风扇）。
• 稳压电源：作为调整管与其他型号并联使用，在 13.8V/24A 通信电源中实现高精度电压调节，支持宽输入电压范围（如 %2B 18V 至 %2B 26V）。
• 继电器控制：作为高侧开关控制继电器线圈，利用其低饱和压降特性降低功耗，广泛应用于家电和工业控制电路。
• 高压变压器电路：在 10KV 高压变压器电路中作为开关元件，配合反馈电阻实现稳定的高压输出，极限电压可达 15KV。

2SD313注意事项

1. 散热要求
   无散热片时功率耗散仅 1.5W，必须搭配足够散热片，建议热阻≤(150℃- 环境温度)/30W。
2. 静电防护
   处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。
3. 引脚连接
   引脚顺序通常为基极（B）、集电极（C）、发射极（E）


2SD313 TO-220F 凭借其中等电压与电流处理能力、低饱和压降及可靠的性能表现，成为音频放大、电机驱动、开关电源等领域的理想选择。
