2SC4544he心参数

• 电压与电流能力：集电极 - 发射极电压（VCEO）达 %2B 300V（zui小值），可承受高压环境；集电极电流（IC）zui大 %2B 100mA，满足中小功率电路需求。
• 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 8W；无散热片时功率耗散需限制在 1.5W 以内以避免过热。
• 直流电流增益（hFE）：在 IC=100mA、VCE=5V 条件下，hFE 典型值为 30~200，适合需要中等至较高电流放大能力的电路。
• 饱和压降：集电极 - 发射极饱和电压（VCE (sat)）为 1.0V（zui大值，@IC=200mA，IB=20mA），有效降低导通损耗，比传统功率晶体管降低约 30%。
• 工作温度：-55℃至 %2B 150℃宽温范围，适应严苛工业环境。

2SC4544产品特性

1. 高电压设计
   VCEO 达 300V，特别适合高压开关和放大应用，如彩色电视机的水平驱动电路及高压变压器次级控制，可稳定处理 300V 以下的直流电压。
2. 低集电极输出电容
   集电极 - 基极电容（Cob）仅 3.0pF（典型值），在高频应用中可降低信号失真，提升响应速度，适用于 VHF/UHF 频段的宽带放大电路。
3. 高效散热封装

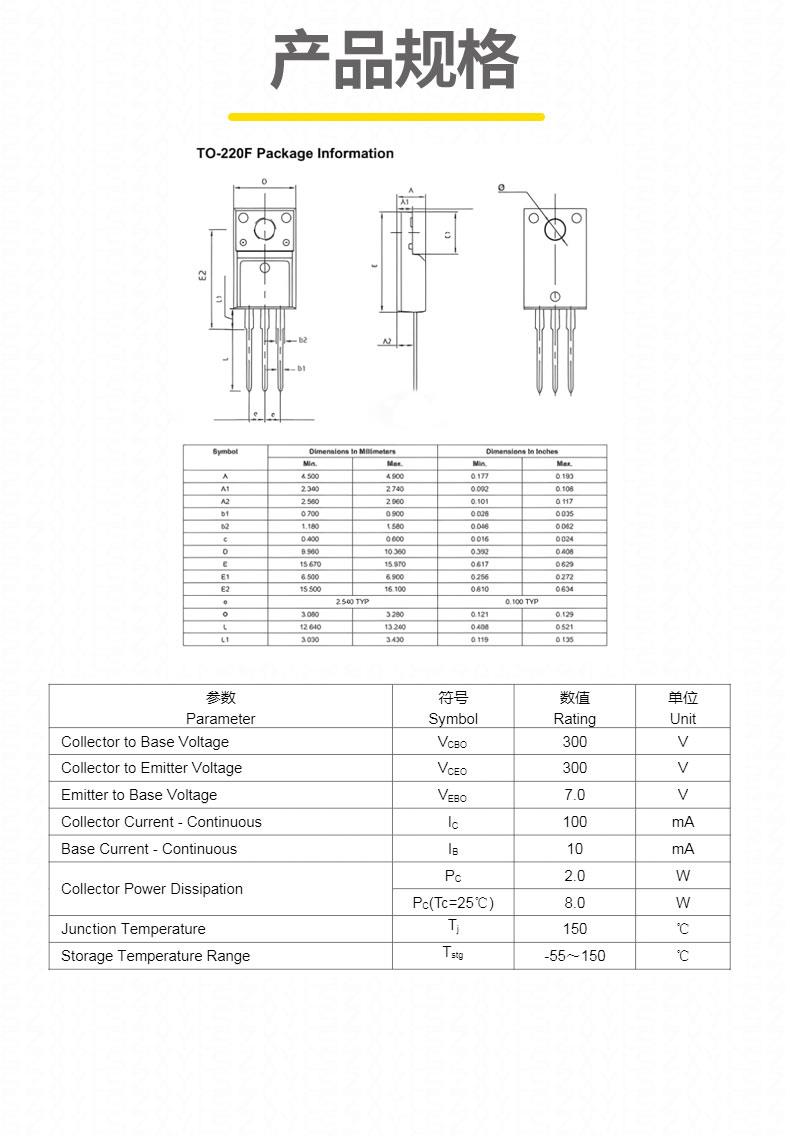

   TO-220F 封装集成全包裹式金属散热片，散热效率比普通 TO-220 提升 30%，金属散热片厚度达 2.54mm，可直接安装至散热器以降低结温，无需额外绝缘垫。
4. 高可靠性
   采用外延平面工艺优化线性度，减少信号失真；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。
5. 环保与兼容性
   符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。

2SC4544典型应用

• 高压开关电路：作为 10KV 高压变压器次级开关元件，配合反馈电阻实现稳定的高压输出（需注意绝缘防护），典型应用于工业电源和医疗设备。
• 音频功率放大：与互补 PNP 晶体管（如 2SA 系列）组成推挽电路，在 15W 至 25W 音频放大器中作为输出级，支持 8Ω 负载下的高效放大，适用于汽车音响或家用功放。
• 稳压电源：作为调整管与其他型号并联使用，在 13.8V/24A 通信电源中实现高精度电压调节，支持宽输入电压范围（如 %2B 18V 至 %2B 26V）。
• 继电器控制：作为高侧开关控制继电器线圈，利用其低饱和压降特性降低功耗，广泛应用于家电和工业控制电路。
• 视频信号处理：在彩色电视机的色度输出电路中，凭借低电容特性实现高频信号的稳定放大，确保图像质量。

2SC4544注意事项

1. 散热要求
   无散热片时功率耗散仅 1.5W，必须搭配足够散热片。建议热阻≤(150℃- 环境温度)/8W。
2. 引脚顺序
   引脚顺序通常为基极（B）、集电极（C）、发射极（E）
3. 静电防护
   处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。
