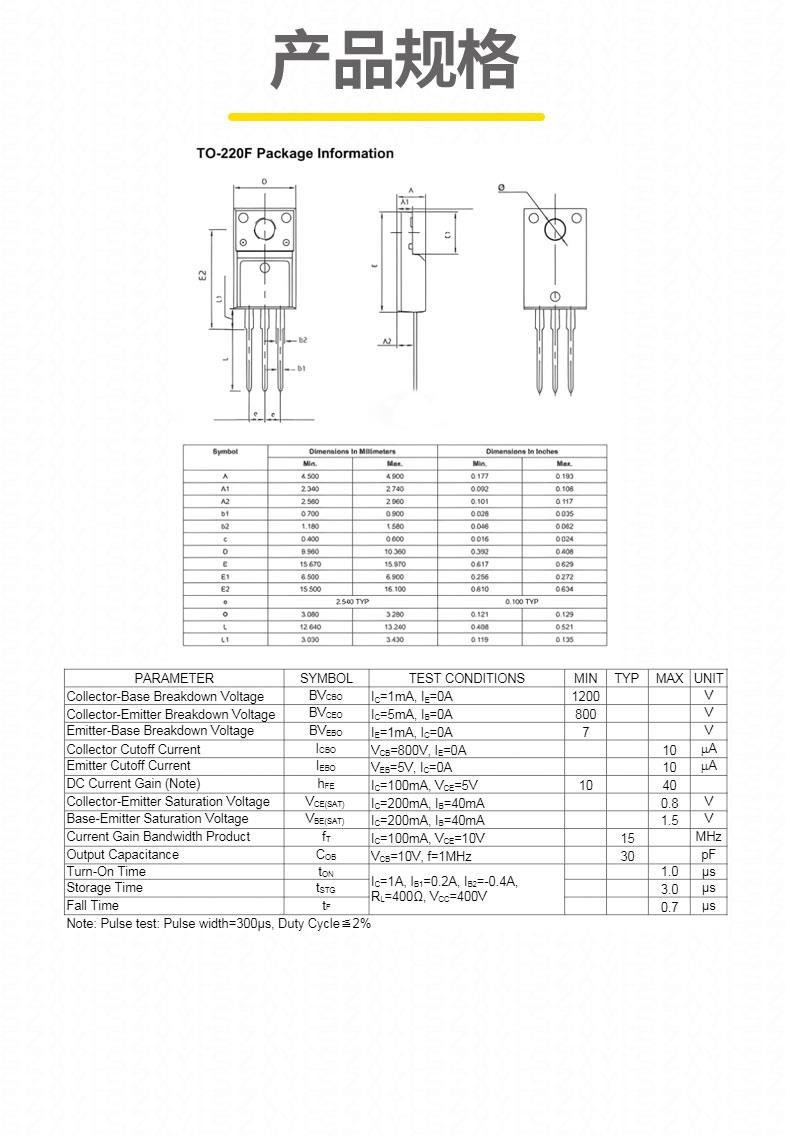

2SC3149 he心参数

• 电压与电流能力：集电极 - 发射极电压（VCEO）达 %2B 800V（zui小值），可承受高压环境；集电极电流（IC）zui大 %2B 1.5A，满足中小功率电路需求。
• 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 40W；无散热片时功率耗散需限制在 1.5W 以内以避免过热。
• 直流电流增益（hFE）：在 IC=100mA、VCE=5V 条件下，hFE 范围根据后缀不同分为 K（10-20）、L（15-30）、M（20-40）等等级，便于灵活匹配不同电路的增益需求。
• 饱和压降：集电极 - 发射极饱和电压（VCE (sat)）为 1.5V（zui大值，@IC=0.75A，IB=0.15A），比传统功率晶体管降低约 30%，有效降低导通损耗。
• 工作温度：-55℃至 %2B 150℃宽温范围，适应严苛工业环境。
• 特征频率（fT）：典型值 15MHz，适合中低频高压开关应用。

2SC3149 产品特性

1. 超高电压设计
   VCEO 达 800V，特别适合高压开关和放大应用，如工业电源中的 10KV 高压变压器次级控制及医疗设备的高压电路，可稳定处理 800V 以下的直流电压。
2. 低集电极输出电容
   集电极 - 基极电容（Cob）仅 3.0pF（典型值），在高频应用中可降低信号失真，提升响应速度，适用于 VHF 频段的宽带放大电路。
3. 宽电流增益范围
   不同后缀型号（如 - K、-L、-M）提供差异化的 hFE 范围，例如 - L 对应 15-30，-M 对应 20-40，便于jing确匹配音频功放或稳压电源的增益需求。
4. 高效散热封装

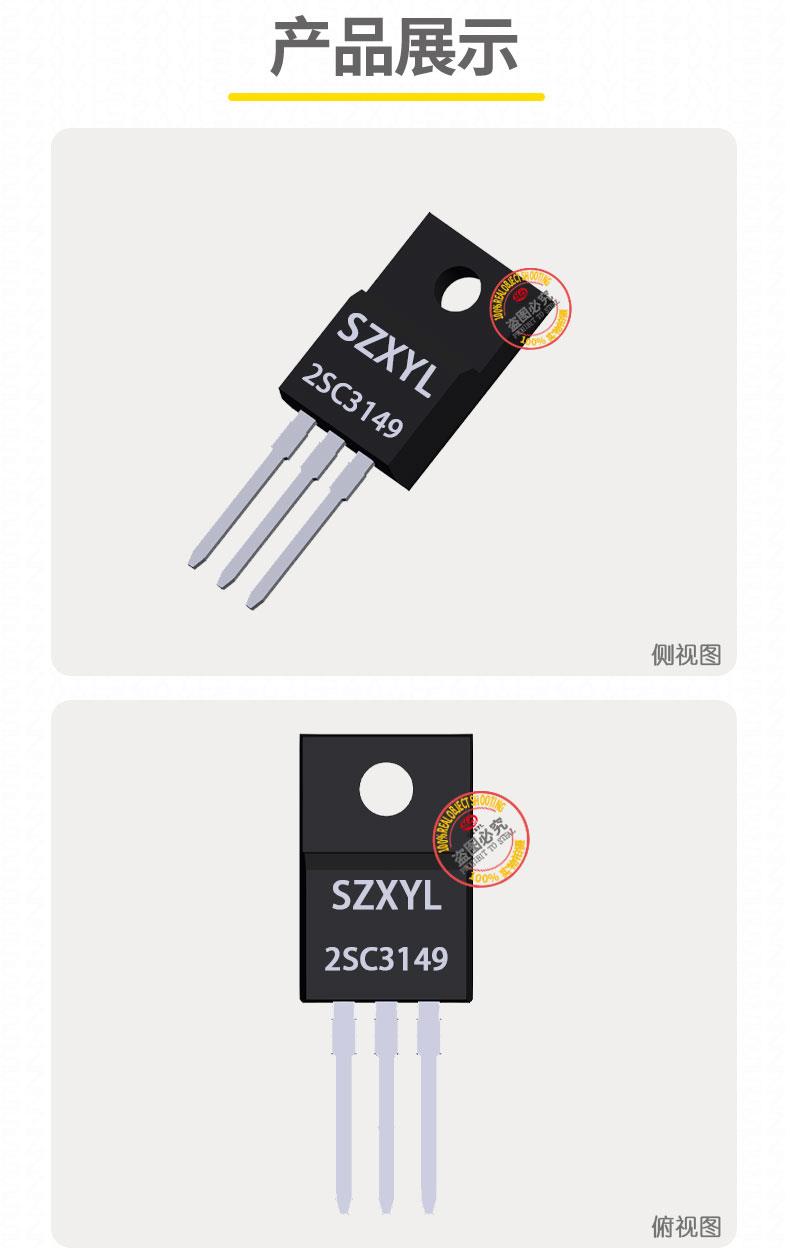

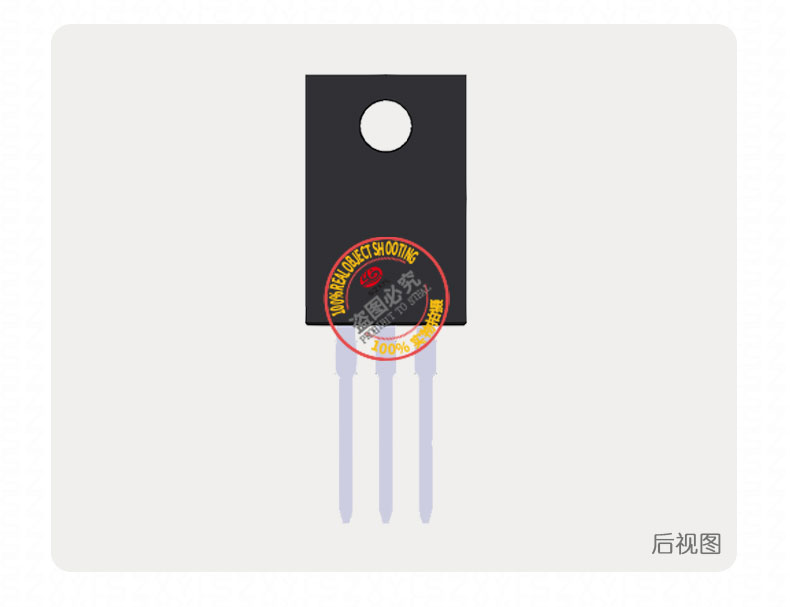

   TO-220F 封装集成全包裹式金属散热片，通过塑料外壳实现电气隔离，散热效率比普通 TO-220 提升 30%。金属散热片厚度达 2.54mm，可直接安装至散热器以降低结温，无需额外绝缘垫。
5. 高可靠性
   采用外延平面工艺优化线性度，减少信号失真；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。
6. 环保与兼容性
   符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。

2SC3149 典型应用

• 高压开关电路：作为 800V 高压变压器次级开关元件，配合反馈电阻实现稳定的高压输出，典型应用于工业电源和医疗设备。
• 音频功率放大：与互补 PNP 晶体管（如 2SA 系列）组成推挽电路，在 15W 至 25W 音频放大器中作为输出级，支持 8Ω 负载下的高效放大，适用于汽车音响或家用功放。
• 稳压电源：作为调整管与其他型号并联使用，在 13.8V/24A 通信电源中实现高精度电压调节，支持宽输入电压范围（如 %2B 18V 至 %2B 26V）。
• 继电器控制：作为高侧开关控制继电器线圈，利用其低饱和压降特性降低功耗，广泛应用于家电和工业控制电路。
• 工业电机驱动：驱动直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 60V 以下供电系统，广泛应用于工业自动化设备。
•
