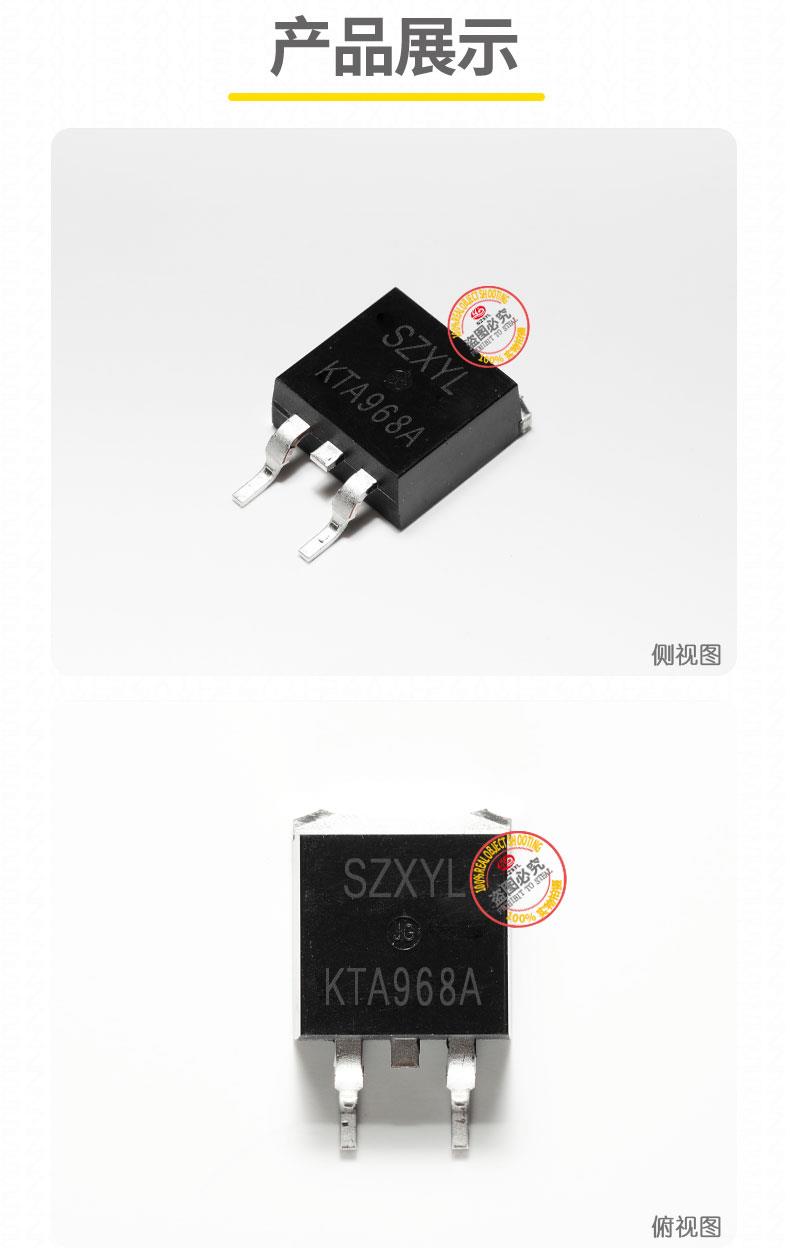

KTA968A TO-263 PNP双极晶体管

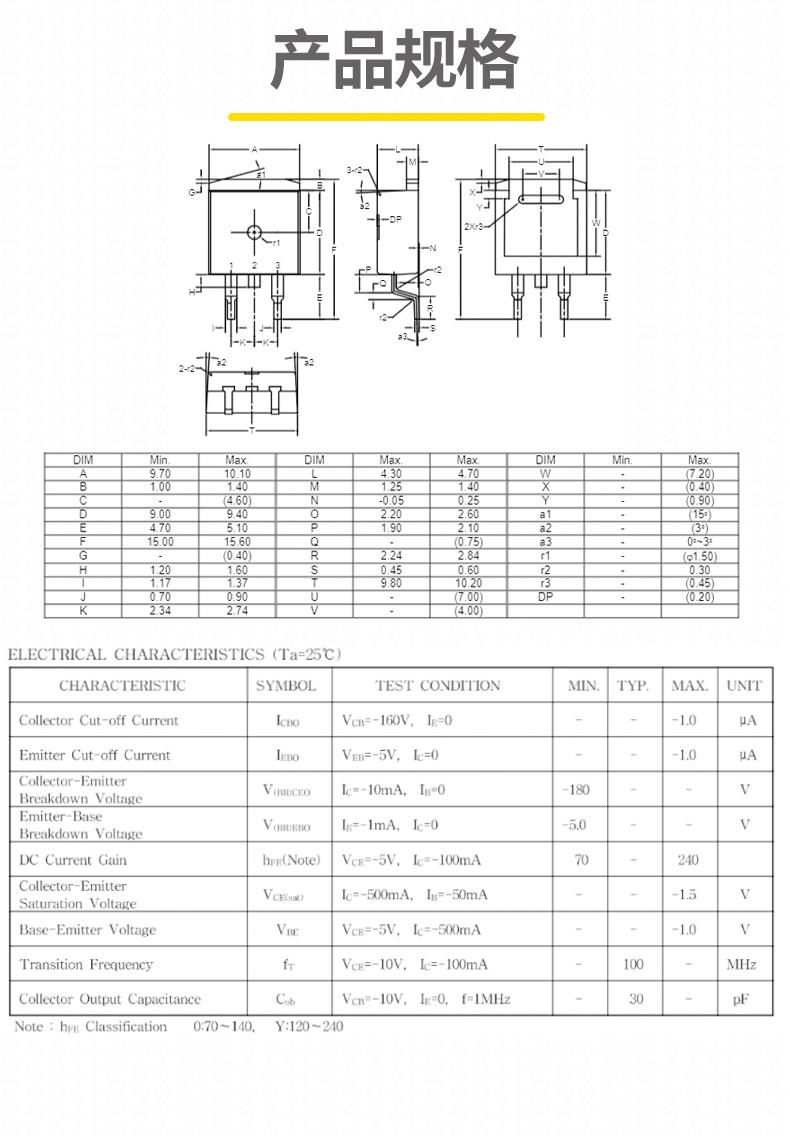

KTA968Ahe心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达 - 180V（zui小值），适用于 180V 以下高压电路；集电极电流（IC）zui大 - 1.5A（连续），峰值电流 - 3A，满足中小功率驱动需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）约为 25W；无散热片时功率耗散需限制在 2W 以内（基于结到环境热阻 RθJA=62.5℃/W）。TO-263 封装的散热效率通常优于 TO-220，实际功率耗散可能提升 10%-15%。
• 直流电流增益（hFE）：
  在 IC=-1A、VCE=-5V 条件下，hFE 典型值为 100-300，分为 O（60-120）、Y（100-200）、GR（150-300）三个等级，可稳定实现高电流放大。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为 - 1.2V（典型值，@IC=-0.5A，IB=-0.05A），比传统功率晶体管降低约 30%，显著减少导通损耗。
• 工作温度：
  -55℃至 %2B 150℃宽温范围，适应工业环境及汽车级应用。
• 结构设计：
  采用平面工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准；内置基极电阻（典型值 8kΩ）抑制漏电流并稳定工作点。

KTA968A产品特性

1. 高压高增益达林顿结构
   VCEO 达 - 180V，特别适合 180V 以下高压开关和线性放大应用，如工业控制电路、医疗设备电源的次级控制，可稳定处理 180V 直流电压。达林顿结构使 hFE zui小值达 60，基极驱动电流仅需 - 0.05A 即可实现 - 0.5A 集电极电流，显著简化驱动电路设计，尤其适合驱动高压继电器、电磁阀等高负载设备。
2. 低饱和压降与高效散热
   VCE (sat) 典型值 - 1.2V（@-0.5A），在大电流导通时功耗显著降低。例如，在 12V/-0.5A 电源中可减少约 0.6W 功耗，提升系统效率。TO-263 封装集成大面积金属散热片，热阻 RθJC=2℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 10%。
3. 高可靠性与宽温适应性
   采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。

KTA968A典型应用

• 高压电机驱动系统：作为低侧开关驱动小型高压直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 180V 以下供电系统，如工业自动化设备和精密仪器。
• 高压电源管理电路：作为 180V 以下开关电源的次级开关元件，配合 PWM 控制器实现稳定输出，典型应用于医疗设备电源和工业设备。
• 音频放大电路：与互补 NPN 晶体管（如 KTC4370A）组成推挽电路，在 50W 音频放大器中作为输出级，支持 16Ω 负载下的高效放大，广泛应用于zhuan业音响和汽车音响。
• 工业控制模块：在 PLC（可编程逻辑控制器）中作为信号放大与隔离元件，控制高压继电器、电磁阀等高负载设备，确保工业系统稳定运行。
•
