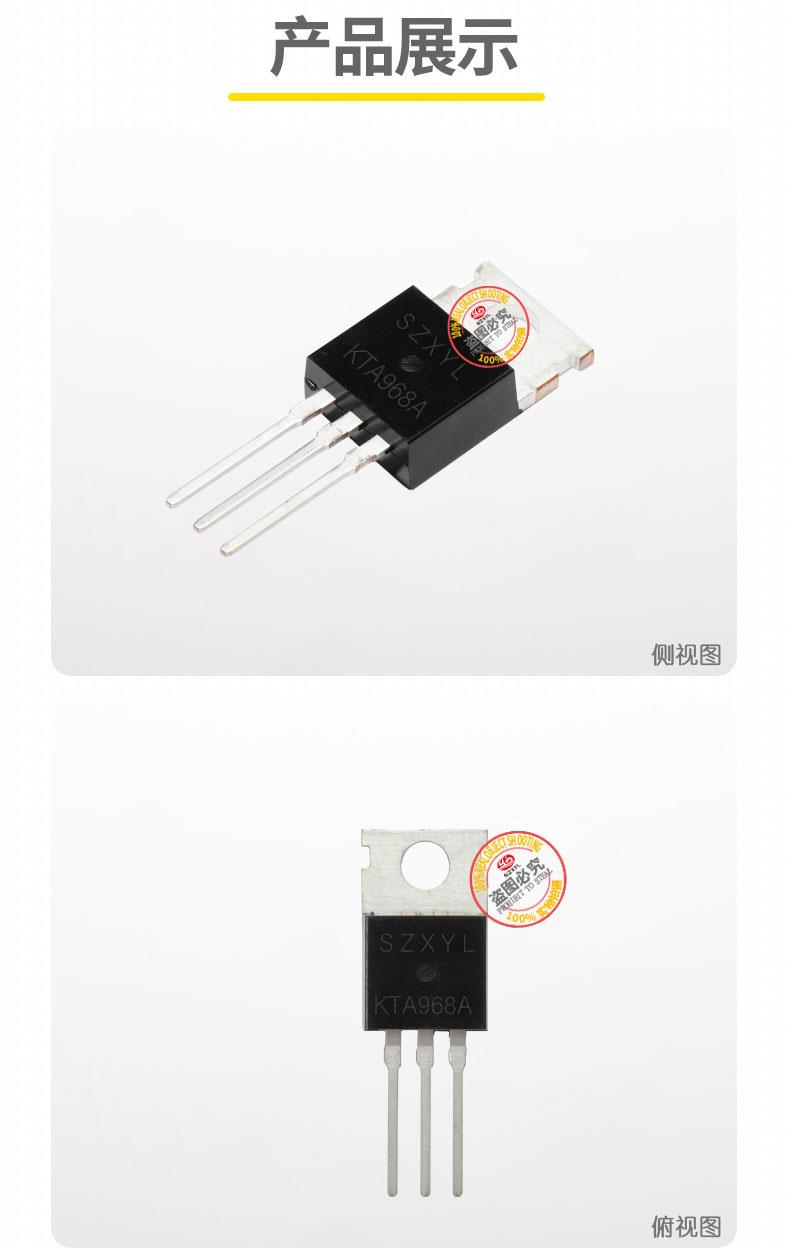

KTA968A TO-220 PNP功率晶体管

KTA968Ahe心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达 - 180V（zui小值），适用于 180V 以下高压电路；集电极电流（IC）zui大 - 1.5A（连续），峰值 - 3A，满足高压电机驱动、汽车电子等需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 2W（TO-220）；无散热片时功率耗散需限制在 0.5W 以内（基于结到环境热阻 RθJA=220℃/W）。
• 直流电流增益（hFE）：
  在 IC=-0.5A、VCE=-5V 条件下，hFE zui小值为 70，典型值 120-240（Y 档），显著高于普通功率晶体管，可通过低基极电流实现高功率输出。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为 1.5V，比传统达林顿管降低约 15%，减少导通损耗。
• 工作温度：
  -55℃至 %2B 150℃宽温范围，适应工业环境及汽车电子应用。
• 结构设计：
  采用平面扩散工艺优化稳定性，环氧树脂外壳符合 UL94V-0 阻燃标准；内置基极 - 发射极分流电阻，抑制漏电流并提升抗干扰能力。

KTA968A产品特性

1. 高电压与中等电流处理能力
   VCEO 达 - 180V，支持 180V 以下高压电路；集电极电流 - 1.5A（连续）、-3A（峰值），可直接驱动 12V/24V 高压直流电机、汽车继电器等负载，满足工业设备及汽车电子需求。
2. 高电流增益与低驱动需求
   hFE 典型值 200（@-0.5A），基极电流仅需 - 2.5mA 即可驱动 - 0.5A 负载，显著降低前级驱动电路复杂度。例如，在高压电机控制中，可直接由微控制器 IO 口（经限流电阻）驱动，无需额外放大电路。
3. 低饱和压降与高效散热
   VCE (sat) 典型值 1.5V（@-0.5A），在 12V/-0.5A 电源中可减少约 0.75W 功耗。TO-220 封装集成金属散热片，热阻 RθJC=1.78℃/W（结到壳），支持直接安装至铝制散热器，散热效率比 TO-263 提升 20%。
4. 高可靠性与宽温适应性
   采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及消费电子设备中的温度波动。
5. 内置保护与稳定性设计
   基极 - 发射极间内置 10kΩ 分流电阻，抑制漏电流并提升抗干扰能力。

KTA968A典型应用

• 高压电机驱动模块：作为高压直流电机的高侧开关，通过 PWM 控制实现速度调节，尤其适合 180V 以下供电的自动化设备，如工业机器人、高压水泵。
• 汽车电子系统：直接驱动汽车燃油泵、车窗电机等大电流负载，兼容 12V/24V 车载电源。
• 音频功率放大器：作为甲乙类互补对称功放电路的输出级，与 KTC4370A（NPN 型）配对使用，驱动 8Ω 负载时输出功率可达 20W，适用于zhuan业音响系统。
• 高压电源管理电路：在开关电源中作为同步整流管，输出功率可达 30W，适用于车载充电器、工业电源。
• 工业控制电路：用于高压继电器控制、电磁阀驱动，简化控制电路设计并提升可靠性。
•
