D45H2 TO-220 NPN功率晶体管

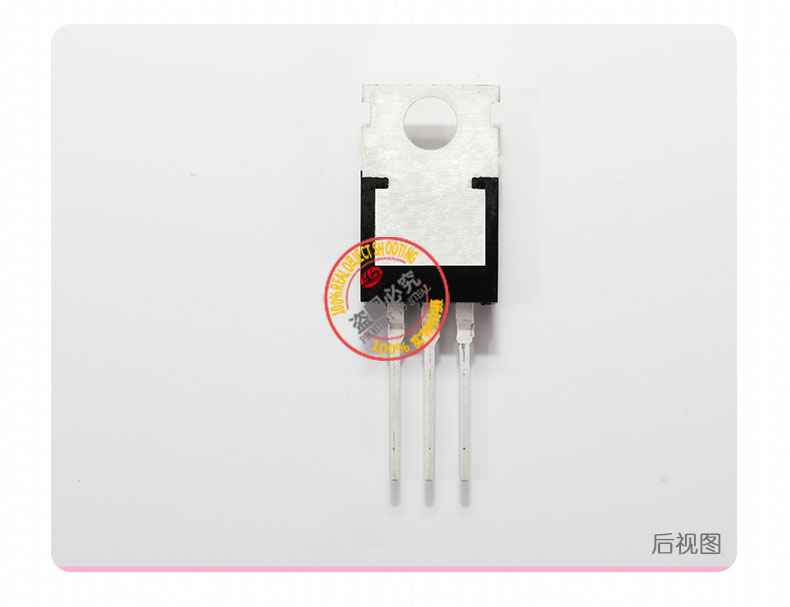

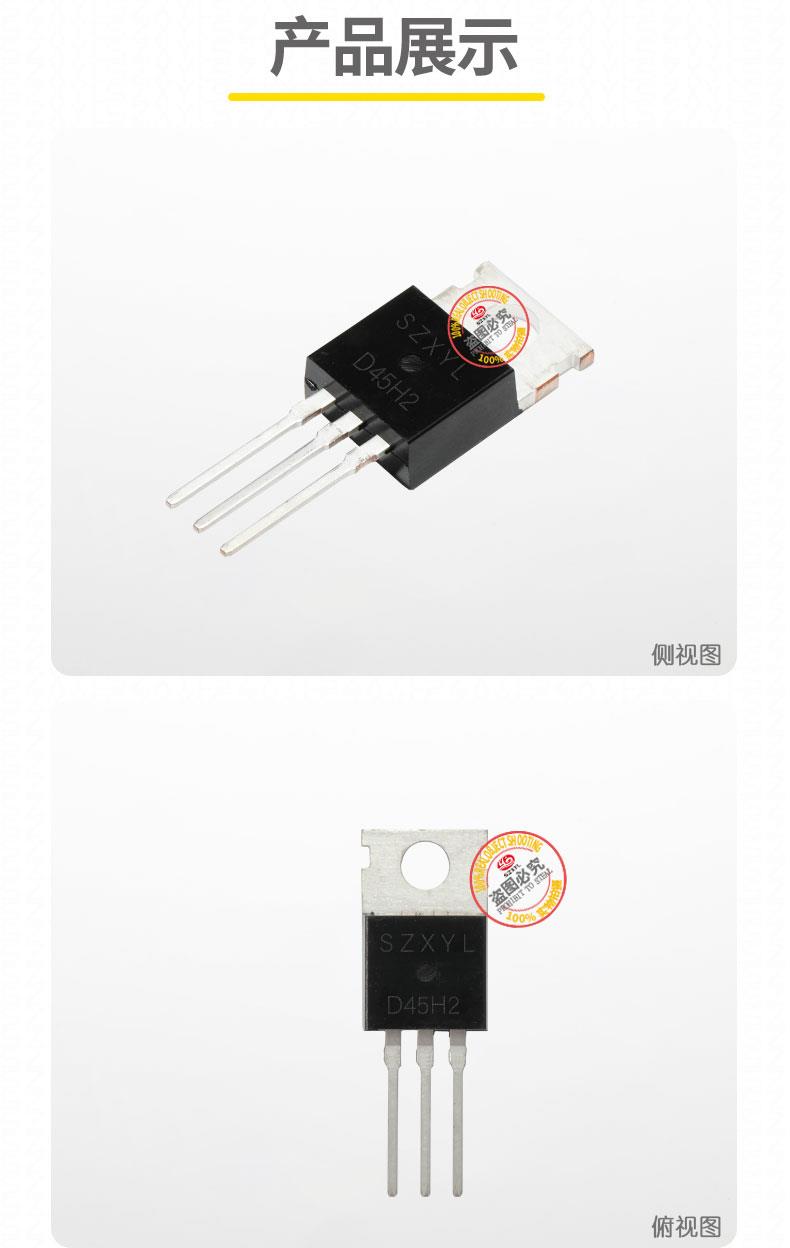

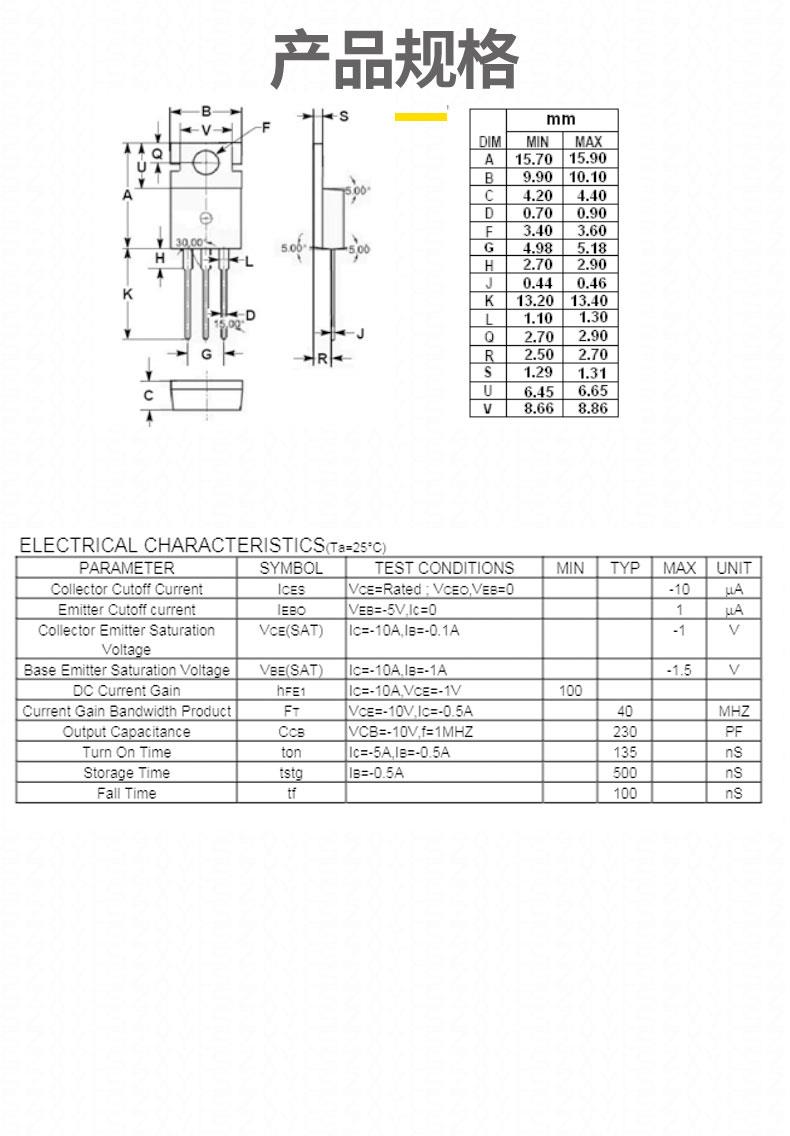

D45H2 he心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达 - 30V（zui大值），适用于 30V 以下低压大电流电路；集电极电流（IC）zui大 - 10A（连续），峰值 - 15A，满足汽车启动电机、工业焊机等需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 50W（TO-220）；无散热片时功率耗散需限制在 2W 以内（基于结到环境热阻 RθJA=62.5℃/W）。
• 直流电流增益（hFE）：
  在 IC=-8A、VCE=-5V 条件下，hFE zui小值为 60，典型值 100-200，可通过低基极电流实现高功率输出。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为 1V（zui大值，@IC=-8A，IB=-400mA），比传统功率晶体管降低约 20%，减少导通损耗。
• 工作温度：
  -55℃至 %2B 150℃宽温范围，适应工业环境及汽车电子应用。
• 结构设计：
  采用平面扩散工艺优化稳定性，环氧树脂外壳符合 UL94V-0 阻燃标准；部分厂商型号（如 Fairchild D45H2F-RTU）内置基极 - 发射极分流电阻（典型值 1kΩ），抑制漏电流并提升抗干扰能力。

D45H2 产品特性

1. 低压大电流处理能力
   VCEO 达 - 30V，支持 30V 以下低压电路；集电极电流 - 10A（连续）、-15A（峰值），可直接驱动汽车启动电机、工业继电器等大电流负载，满足汽车电子及工业设备需求。
2. 高电流增益与低驱动需求
   hFE 典型值 150（@-8A），基极电流仅需 - 53mA 即可驱动 - 8A 负载，显著降低前级驱动电路复杂度。例如，在汽车启动电路中，可直接由微控制器 IO 口（经限流电阻）驱动，无需额外放大电路。
3. 低饱和压降与高效散热
   VCE (sat) 典型值 0.8V（@-8A），在 12V/-8A 电源中可减少约 6.4W 功耗。TO-220 封装集成金属散热片，热阻 RθJC=2.5℃/W（结到壳），支持直接安装至铝制散热器，散热效率比 TO-263 提升 15%。
4. 高可靠性与宽温适应性
   采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及消费电子设备中的温度波动。
5. 内置保护与稳定性设计
   基极 - 发射极间内置 1kΩ 分流电阻，抑制漏电流并提升抗干扰能力；需外接续流二极管以抑制感性负载产生的反向电动势。

D45H2 典型应用

• 汽车启动系统：作为启动电机的高侧开关，通过 PWM 控制实现大电流输出，兼容 12V/24V 车载电源。
• 工业焊机：用于直流焊机的功率输出级，支持 100A 以上瞬时电流，输出功率可达 1200W。
• 高频开关电源：作为同步整流管，输出功率可达 300W，适用于服务器电源、工业充电器。
• 电机驱动模块：直接驱动高压直流电机，通过 H 桥电路实现正反转控制，尤其适合 30V 以下供电的自动化设备。
• 功率放大电路：与 D44H2（NPN 型）配对使用，驱动 4Ω 负载时输出功率可达 50W，适用于zhuan业音响系统。
•
