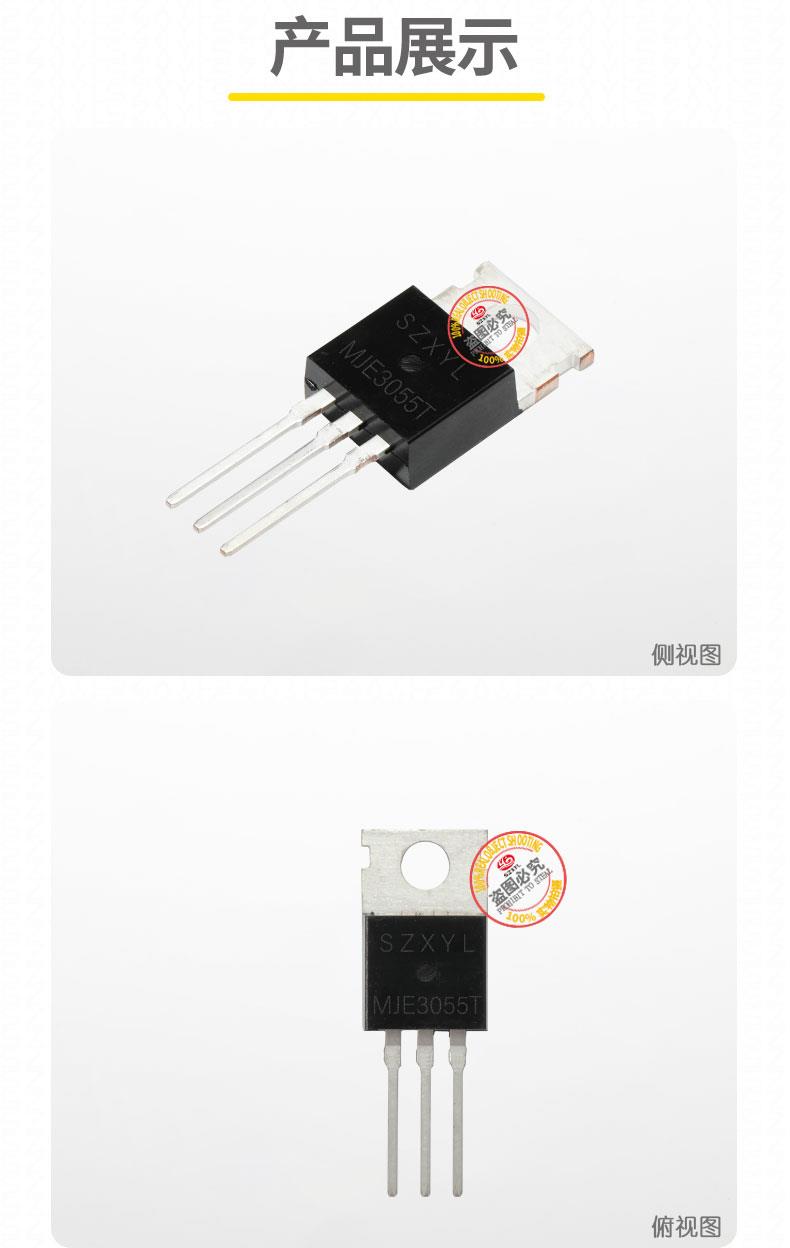

MJE3055T TO-220 NPN硅功率晶体管

MJE3055T he心参数

• 电压与电流能力： 集电极 - 发射极电压（VCEO）达 60V（zui大值），适用于中高压电路；集电极电流（IC）zui大 10A（连续），峰值 15A，满足电源调整、电机驱动等大电流需求。
• 功率耗散： 在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 75W（TO-220）；无散热片时功率耗散需限制在 2W 以内。
• 直流电流增益（hFE）： 在 IC=4A、VCE=4V 条件下，hFE zui小值为 20，可通过低基极电流实现高功率输出。例如，驱动 4A 负载仅需 200mA 基极电流，降低前级驱动电路复杂度。
• 饱和压降： 集电极 - 发射极饱和电压为 8V，比传统 NPN 晶体管略高，需在设计中预留电压裕量。
• 开关速度： 特征频率（fT）达 2MHz，支持低频开关及线性放大应用，适用于电源调整、音频功放等场景。
• 工作温度： -55℃至 %2B 150℃宽温范围，适应工业环境及消费电子设备中的温度波动。
• 结构设计： 采用平面扩散工艺优化电流处理能力，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

MJE3055T 产品特性

1. 高电流处理与宽安全工作区（ASO） 10A 连续电流能力及宽安全工作区设计，可承受感性负载浪涌冲击。例如，在 12V 直流电机驱动电路中，可直接控制 10A 峰值电流，抑制电压尖峰并提升可靠性。
2. 低失真与高稳定性 典型失真度（THD）<0.5%，适合对线性度要求较高的音频放大场景。在电源调整电路中，纹波抑制比达 60dB，确保输出稳定性。
3. 宽温适应性与高可靠性 -55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 驱动电路优化设计 需外接基极电阻以限制驱动电流，抑制漏电流并提升抗干扰能力。
5. 抗浪涌能力与保护设计 采用平面扩散工艺提升抗浪涌能力，在感性负载应用中需外部配置续流二极管，抑制反向电动势，保护晶体管免受电压尖峰损坏。

MJE3055T 典型应用

• 线性稳压器：在 12V 输入电压下，可作为调整管输出 10A 电流，纹波抑制比达 60dB，广泛应用于工业电源、车载充电器等。
• 音频功率放大器：与 2N3055配对使用，可组成推挽电路，在 8Ω 负载下输出 100W 峰值功率，应用于zhuan业音响、家庭影院等。
• 直流电机驱动：驱动 12V/10A 直流电机，通过 PWM 信号控制转速，峰值电流 15A 可满足机器人、工业设备的驱动需求。
• 高压反激式电源：在 60V 输入电压下，可作为主开关管，输出功率可达 200W，应用于医疗设备电源、LED 驱动电源等。
• 过流保护电路：在快充适配器中，作为过流保护开关，响应时间 < 1μs，有效防止电池过充。
