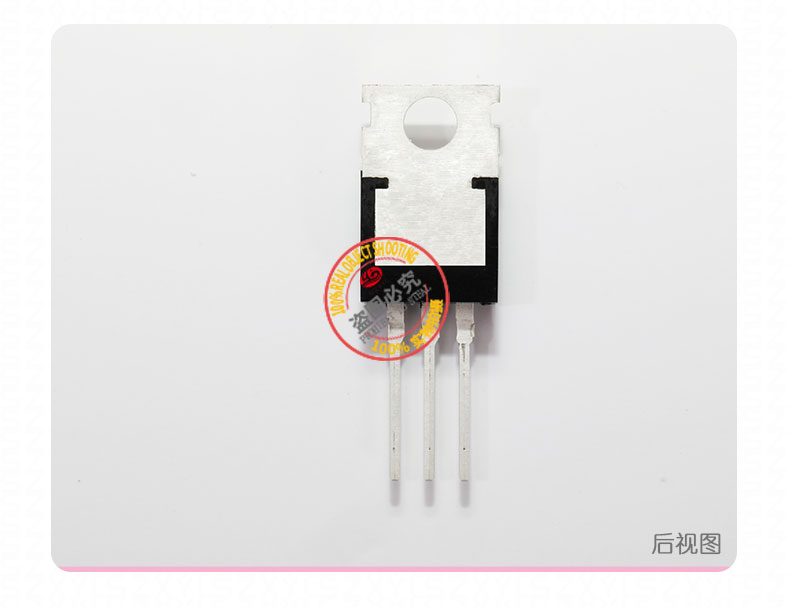

MJE13005 TO-220 NPN硅功率晶体管

MJE13005 he心参数

• 电压与电流能力： 集电极 - 发射极电压（VCEO）达 400V（zui大值），适用于高压开关电路；集电极电流（IC）zui大 4A（连续），峰值 8A（脉冲宽度 < 10ms），满足开关电源、逆变器等大电流需求。
• 功率耗散： 在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 75W（TO-220）；无散热片时功率耗散需限制在 2W 以内（基于结到环境热阻 RθJA=125℃/W）。
• 直流电流增益（hFE）： 在 IC=1A、VCE=5V 条件下，hFE 范围为 8~60（L/M/H 档），可通过低基极电流实现高功率输出。例如，驱动 1A 负载仅需 16.7~125mA 基极电流（hFE=8~60 时），降低前级驱动电路复杂度。
• 饱和压降： 集电极 - 发射极饱和电压（VCE (sat)）为 1.0V，比传统开关晶体管降低约 20%，减少导通损耗。
• 开关速度： 下降时间（tf）为 0.5μs，特征频率（fT）达 4MHz，支持高频开关应用（如 20kHz 以上），适用于节能灯、逆变器等场景。
• 工作温度： -65℃至 %2B 150℃宽温范围，适应工业环境及消费电子设备中的温度波动。
• 结构设计： 采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

MJE13005 产品特性

1. 高电压与宽安全工作区（ASO） 400V 耐压能力及宽安全工作区设计，可承受高压浪涌冲击。例如，在反激式开关电源中，可直接驱动 600V 变压器初级绕组，抑制电压尖峰并提升可靠性。
2. 快速开关与低失真特性 下降时间（tf）仅 0.5μs，典型失真度（THD）<0.2%（@1kHz，10W 输出），适合高频开关及线性放大混合应用。在 20kHz 开关信号下，相位失真 < 3?，确保信号完整性。
3. 宽温适应性与高可靠性 -65℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 驱动电路优化设计 需外接基极电阻（如 10Ω）以限制驱动电流，抑制漏电流并提升抗干扰能力。
5. 抗浪涌能力与保护设计 采用平面扩散工艺提升抗浪涌能力，在感性负载应用中需外部配置续流二极管（如 1N4007），抑制反向电动势，保护晶体管免受电压尖峰损坏。

MJE13005 典型应用

• 反激式开关电源：在 220V 输入电压下，可作为主开关管，输出功率可达 100W，应用于手机充电器、LED 驱动电源等。
• 逆变器电路：将 12V 直流转换为 220V 交流，峰值功率可达 300W，应用于车载电源、应急电源等。
• 电子镇流器：驱动荧光灯或节能灯，通过 PWM 信号控制振荡频率，功耗低至 0.5W，寿命达 5 万小时以上。
• 高压电机驱动：控制 12V/4A 直流电机，通过 PWM 信号调节转速，峰值电流 8A 可满足工业设备的驱动需求。
• 过压保护电路：在快充适配器中，作为过压保护开关，响应时间 < 1μs，有效防止电池过充。
•
