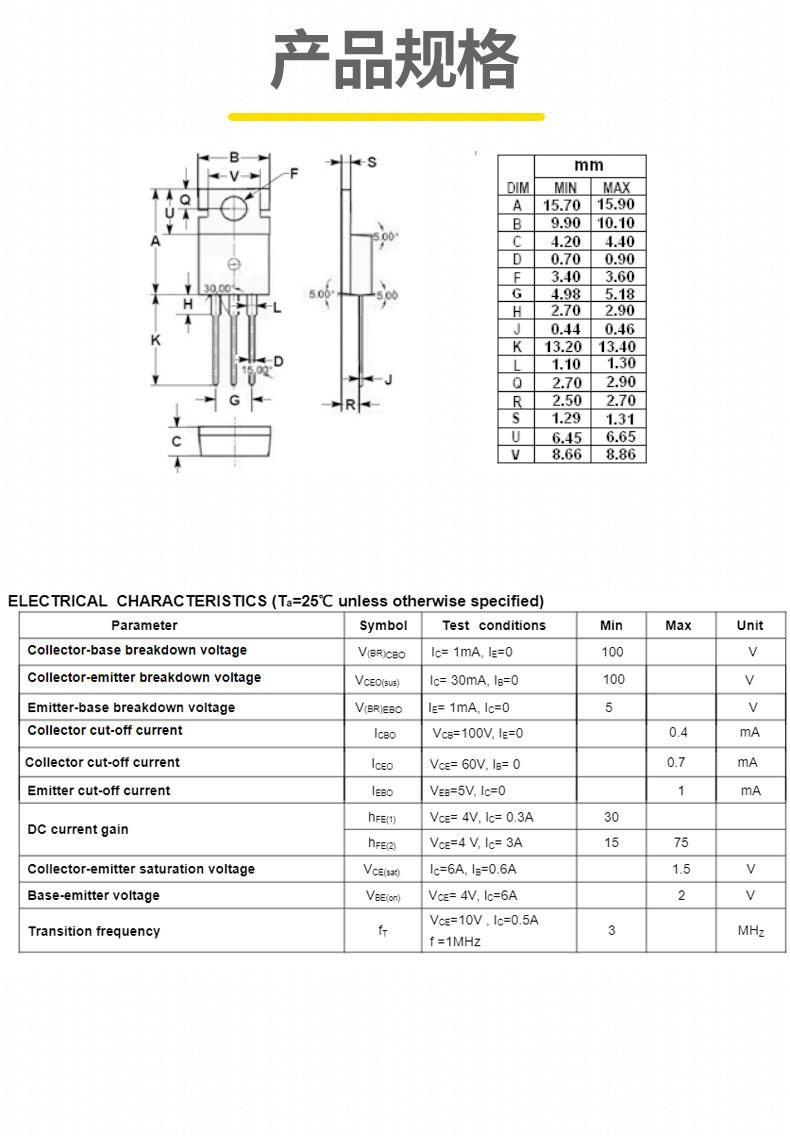

TIP41C TO-220 NPN功率晶体管

TIP41he心参数

• 电压与电流能力： 集电极 - 发射极电压（VCEO）达 100V（zui大值），适用于中等电压开关电路；集电极电流（IC）zui大 6A（连续），峰值 10A，满足音频放大器、电机驱动等场景需求。
• 功率耗散： 在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 65W（TO-220）；无散热片时功率耗散需限制在 2W 以内。
• 直流电流增益（hFE）：TIP41C 在 IC=3A、VCE=4V 条件下，hFE 范围为 15~75（L/M/H 档），可通过低基极电流实现高功率输出。例如，驱动 3A 负载仅需 40~200mA 基极电流（hFE=15~75 时），降低前级驱动电路复杂度。
• 饱和压降： 集电极 - 发射极饱和电压（VCE (sat)）为 1.5V，比传统开关晶体管降低约 10%，减少导通损耗。
• 开关速度： 特征频率（fT）达 3MHz，支持高频开关应用（如 20kHz 以上），适用于音频放大器、电源开关等场景。
• 工作温度： -65℃至 %2B 150℃宽温范围，适应工业环境及消费电子设备中的温度波动。
• 结构设计： 采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

TIP41C产品特性

1. 高电压与宽安全工作区（ASO） 100V 耐压能力及宽安全工作区设计，可承受高压浪涌冲击。例如，在音频放大器中，可直接驱动 40V 电源轨的输出级，抑制电压尖峰并提升可靠性。
2. 低失真与线性放大特性 典型失真度（THD）<0.5%（，适合音频功率放大应用。在 AB 类放大器中，其相位失真 < 5?，确保信号完整性。
3. 宽温适应性与高可靠性 -65℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 驱动电路优化设计 需外接基极电阻（如 10Ω）以限制驱动电流，抑制漏电流并提升抗干扰能力。
5. 抗浪涌能力与保护设计 采用平面扩散工艺提升抗浪涌能力，在感性负载应用中需外部配置续流二极管，抑制反向电动势，保护晶体管免受电压尖峰损坏。

TIP41C典型应用

• 音频功率放大器：作为 AB 类放大器的输出级，驱动 8Ω 扬声器，输出功率可达 30W，应用于车载音响、家用功放等。
• 电机驱动电路：控制 12V/6A 直流电机，通过 PWM 信号调节转速，峰值电流 10A 可满足工业设备的驱动需求。
• 线性稳压器：在 12V 输入电压下，作为调整管输出 5V/3A 稳定电压，应用于嵌入式系统电源。
• 电子镇流器：驱动荧光灯或 LED 工矿灯，通过 PWM 信号控制振荡频率，功耗低至 0.5W，寿命达 5 万小时以上。
• 过压保护电路：在快充适配器中，作为过压保护开关，响应时间 < 1μs，有效防止电池过充。
