TIP122 TO-220 NPN达林顿晶体管

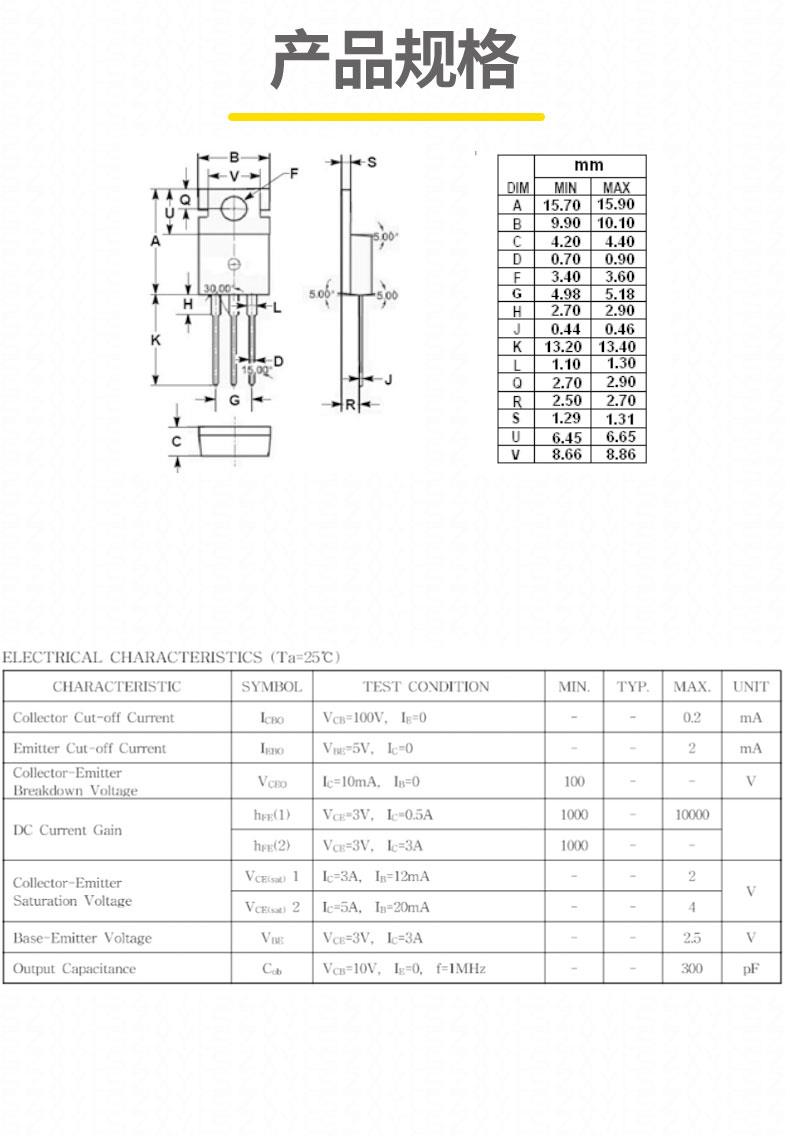

TIP122 he心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达 100V（zui大值），适用于高压开关电路；集电极电流（IC）zui大 5A（连续），峰值 8A，满足电机驱动、继电器控制等场景需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 65W（TO-220）；无散热片时功率耗散需限制在 2W 以内。
• 直流电流增益（hFE）：
  在 IC=3A、VCE=4V 条件下，hFE 范围为 1000~2500，可通过低基极电流实现高功率输出。例如，驱动 3A 负载仅需 3~12mA 基极电流（hFE=1000~2500 时，显著降低前级驱动电路复杂度。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为 2.0V，4.0V，比传统开关晶体管降低约 10%，减少导通损耗。
• 开关速度：
  特征频率（fT）达 3MHz，支持高频开关应用，适用于电源开关、电机控制等场景。
• 工作温度：
  -65℃至 %2B 150℃宽温范围，适应工业环境及消费电子设备中的温度波动。
• 结构设计：
  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

TIP122 产品特性

1. 高增益与低驱动电流需求
   达林顿结构（两个 NPN 晶体管级联）实现 hFE≥1000 的超高电流增益，基极驱动电流仅需普通晶体管的 1/1000。例如，驱动 5A 负载仅需 5~20mA 基极电流，可直接由微控制器 I/O 口驱动。
2. 高电压与宽安全工作区（ASO）
   100V 耐压能力及宽安全工作区设计，可承受高压浪涌冲击。例如，在电机驱动电路中，可直接控制 48V 直流电机，抑制反电动势并提升可靠性。
3. 宽温适应性与高可靠性
   -65℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 内置基极分流电阻
   基极 - 发射极间集成泄放电阻，抑制漏电流并提升抗干扰能力。在关断状态下，可防止基极悬空导致的误触发。
5. 抗浪涌能力与保护设计
   采用平面扩散工艺提升抗浪涌能力，在感性负载应用中需外部配置续流二极管（如 1N4007），抑制反向电动势，保护晶体管免受电压尖峰损坏。

TIP122 典型应用

• 电机驱动电路：控制 12V/5A 直流电机，通过 PWM 信号调节转速，峰值电流 8A 可满足工业设备的驱动需求。例如，在机器人关节驱动中，TIP122 与 TIP127 组成互补电路，实现双向电机控制。
• 继电器控制：驱动 24V/1A 继电器，基极仅需 10mA 驱动电流，可直接由微控制器控制。需并联续流二极管保护电路。
• 线性稳压器：在 48V 输入电压下，作为调整管输出 12V/3A 稳定电压，应用于工业控制电源。需搭配散热片以确保热稳定性。
• 电子镇流器：驱动荧光灯或 LED 工矿灯，通过 PWM 信号控制振荡频率，功耗低至 0.5W，寿命达 5 万小时以上。
• 高压驱动电路：在高压包驱动电路中，作为开关元件控制 1kV 以上高压输出，响应时间 < 1μs，需配置 RC 吸收电路抑制电压尖峰。
•
