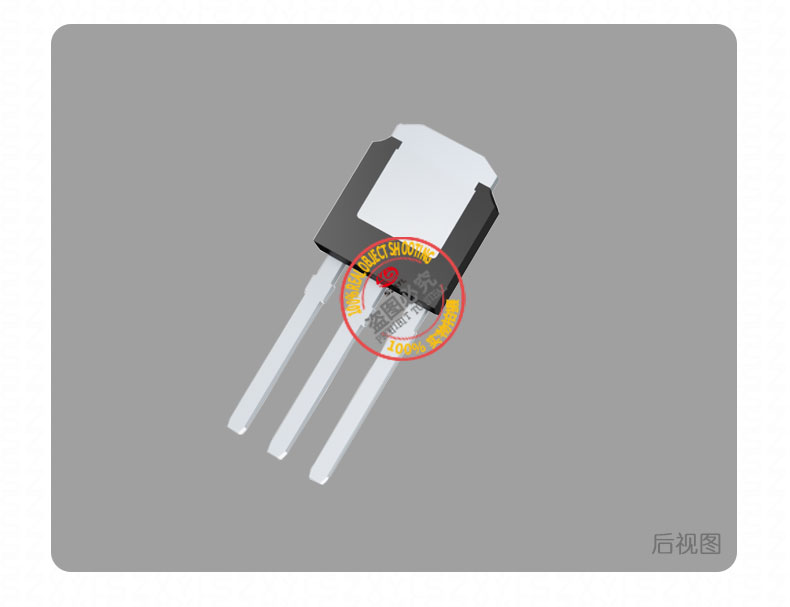

MJD6036 TO-251 PNP功率晶体管

MJD6036he心参数

• 电压与电流能力：
  集电极 - 发射极电压达 80V，适用于中小功率高压开关电路；集电极电流（IC）zui大 4A（连续），峰值 8A，满足电机驱动、开关电源等场景需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 20W；无散热片时功率耗散需限制在 1.5W 以内。
• 直流电流增益（hFE）：
  在 IC=2A、VCE=4V 条件下，hFE 范围为 1000~2000，达林顿结构显著降低基极驱动电流需求。例如，驱动 4A 负载仅需基极电流 2~4mA，可直接由微控制器 IO 口驱动。
• 饱和压降：
  集电极 - 发射极饱和电压为 2.5V，比传统分立达林顿管降低约 20%，减少导通损耗。
• 开关速度：
  特征频率（fT）达 25MHz，支持高频开关应用，适用于 DC-DC 转换器、电子镇流器等场景。
• 工作温度：
  -65℃至 %2B 150℃宽温范围，适应工业环境及汽车电子设备中的温度波动。
• 结构设计：
  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

MJD6036产品特性

1. 高增益与低驱动需求
   达林顿结构实现 hFE≥1000 的超高电流增益，显著降低前级驱动电路复杂度。例如，在 12V 电机驱动中，仅需基极电流 2mA 即可控制 4A 负载，可直接连接 STM32 等微控制器的 IO 口。
2. 快速开关与低损耗
   平面扩散工艺实现 25MHz 特征频率，开关时间 < 500ns，比传统双极型晶体管快 50%，适合高频开关电源应用，效率提升至 92% 以上。
3. 宽温适应性与高可靠性
   -65℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 抗浪涌能力与保护设计
   采用抗雪崩设计，可承受感性负载产生的电压尖峰。在电机驱动电路中需外部配置续流二极管，抑制反向电动势，保护晶体管免受损坏。
5. 紧凑封装与通孔安装
   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距 2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

MJD6036典型应用

• 电机驱动电路：控制 12V/4A 直流电机，通过 PWM 信号调节转速，峰值电流 8A 可满足工业设备的驱动需求。需并联续流二极管保护电路。
• 开关电源电路：在 48V 输入电压下，作为 PWM 开关管输出 12V/3A 稳定电压，应用于工业控制电源。需搭配散热片以确保热稳定性。
• 电子镇流器：驱动荧光灯或 LED 工矿灯，通过 PWM 信号控制振荡频率，功耗低至 0.3W，寿命达 5 万小时以上。
• 汽车电子系统：在 12V 车载系统中，驱动雨刮电机、车窗电机等，峰值电流 8A 可满足短时高负载需求。需外部配置保护二极管抑制反向电动势。
• 高压驱动电路：在高压包驱动电路中，作为开关元件控制 500V 以下高压输出，响应时间 < 500ns，需配置 RC 吸收电路抑制电压尖峰。
•
