2SA1615产品特点：

1. 高电流与电压处理能力
   -30V 集电极 - 发射极电压和 10A 连续电流，支持脉冲电流 - 12A，适用于汽车电子、工业控制等大电流环境，例如车载电机驱动或 24V 电源系统。
2. 低饱和压降与高增益
   Vce (sat)≤0.8V（@Ic=10A, Ib=1A），显著降低导通损耗；hFE 范围 80~320，可灵活适配不同放大需求，尤其适合音频放大器的线性放大。
3. 紧凑表面贴装设计

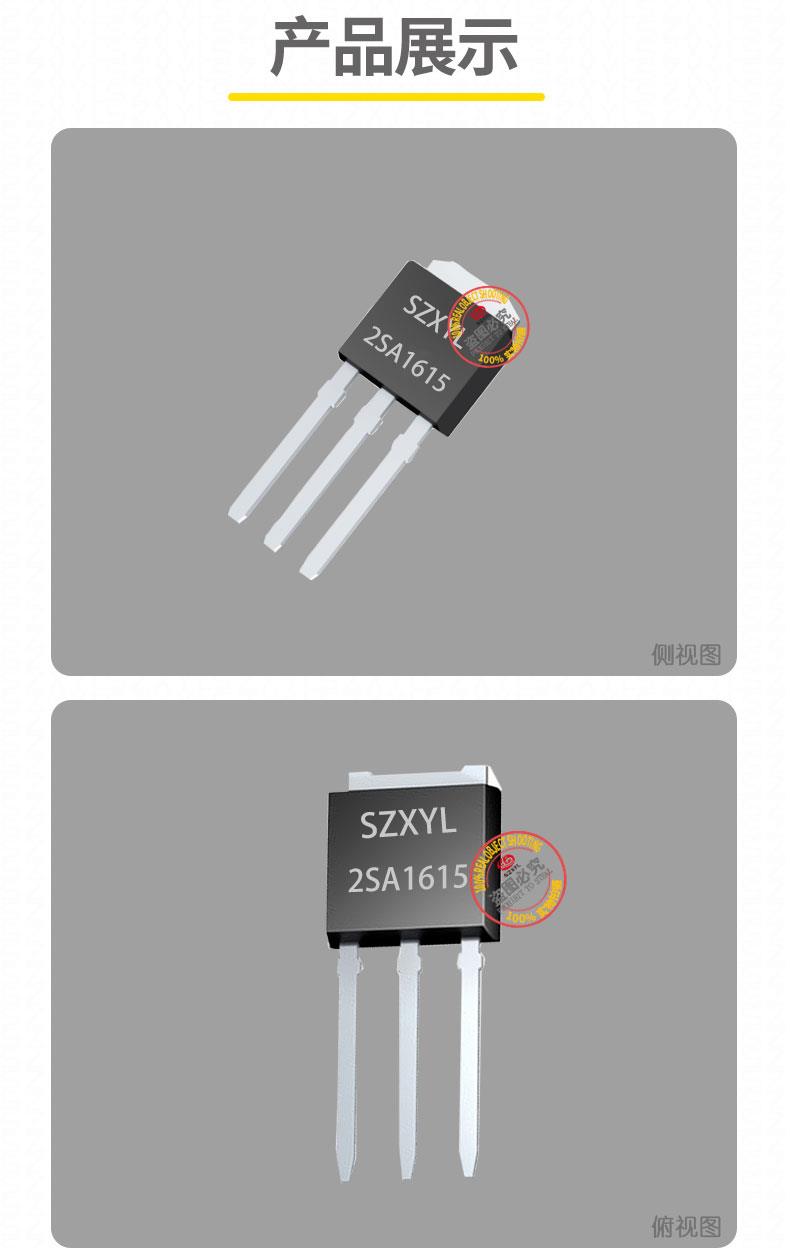

   TO-251 封装支持回流焊工艺，尺寸约 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，兼容高密度 PCB 布局，同时通过金属引脚设计提升散热效率。
4. 宽温度范围与可靠性
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试，确保长期稳定性。
5. 环保合规
   提供 RoHS ren证版本，符合欧盟环保标准，满足无铅化要求。

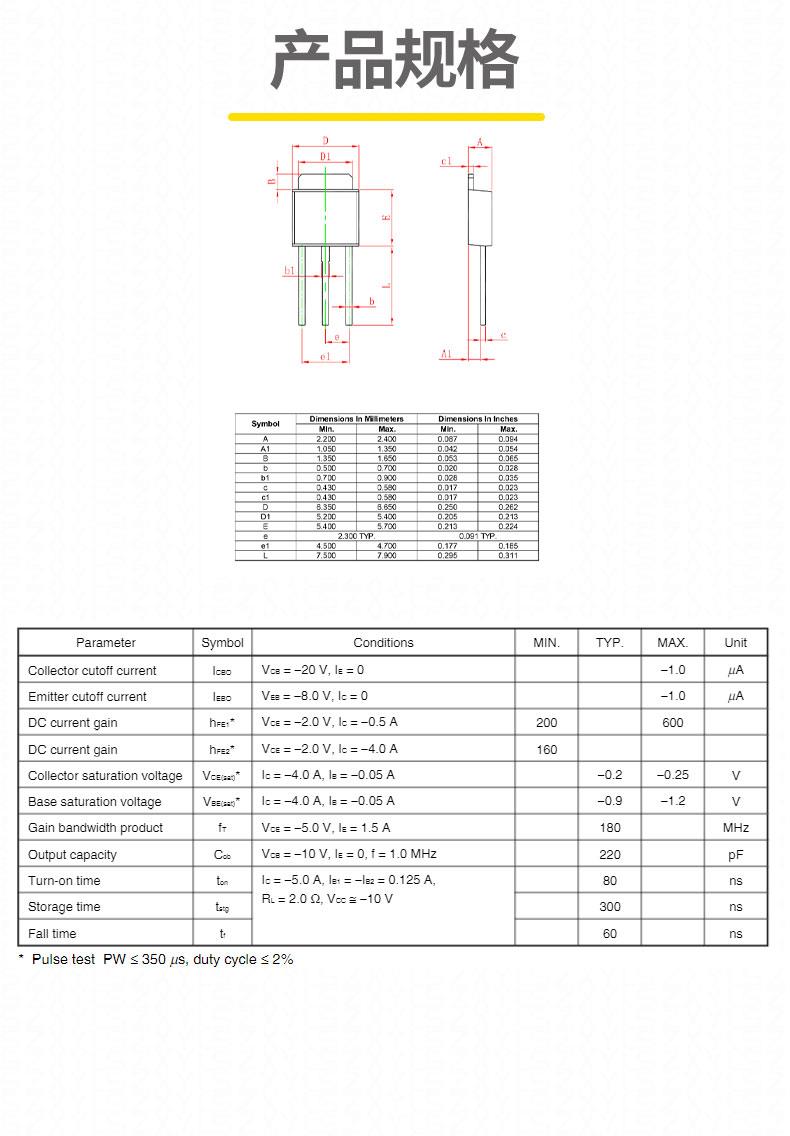

2SA1615技术参数：

• 极限参数：
  • 集电极 - 发射极电压（Vceo）：-30V
  • 集电极电流（Ic）：10A（连续），脉冲电流 - 12A
  • 功率耗散（Pd）：15W（Ta=25℃）
  • 直流电流增益（hFE）：80~320
• 动态特性：
  • 饱和压降（Vce (sat)）：≤0.8V
  • 特征频率（fT）：180MHz
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

2SA1615应用领域：

1. 汽车电子
   驱动车载直流电机，配合 NPN 晶体管实现 H 桥控制，支持 12V/24V 电源系统，满足汽车级可靠性要求。
2. 工业控制
   作为高压开关管用于继电器驱动、电磁阀控制，或在工业电源模块中作为调整管，处理 24V 以上的输入电压。
3. 音频放大
   与 2SD669A组成推挽放大电路，输出功率可达数瓦，适用于车载音响或zhuan业音频设备，支持高电压电源输入。
4. 消费电子
   在智能家居设备中驱动小型电机，或用于可穿戴设备的电源管理，平衡高压处理能力与紧凑尺寸。
5. 电源管理
   在 DC-DC 转换器中实现高压侧开关，或作为线性稳压器调整管，支持宽电压输入范围。

典型应用电路：

• 汽车电机驱动
  与 2SD669A 组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 10A，适用于汽车雨刮器或散热风扇控制。
• 高压音频放大器
  作为 PNP 输出管与 2SD669A 搭配，组成乙类功率放大器，电源电压可达 30V，输出功率提升至 10W 以上，适合 8Ω 负载的车载音响系统。

总结：

2SA1615 TO-251 凭借其 - 30V 高压能力、低饱和压降和紧凑封装设计，成为汽车电子、工业控制等高压场景的理想选择。其宽增益范围和高可靠性使其在音频放大和电源管理中亦表现出色，尤其适合对电压稳定性和空间效率要求较高的应用。
