MJD41C 产品特点：

1. 高压大电流处理能力
   100V 集电极 - 发射极电压和 6A 连续电流，支持 24V/48V 工业电源系统或汽车电机驱动，例如车载雨刮器、散热风扇控制等场景。
2. 低饱和压降与宽增益范围
   Vce (sat)≤1.5V，显著降低导通损耗；hFE 范围 15~75，可灵活适配不同放大需求，尤其适合音频放大器的线性放大。
3. 宽温度范围与可靠性
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
4. 环保合规
   通过 RoHS ren证，符合欧盟环保标准，满足无铅化要求，适用于绿色能源和消费电子领域。

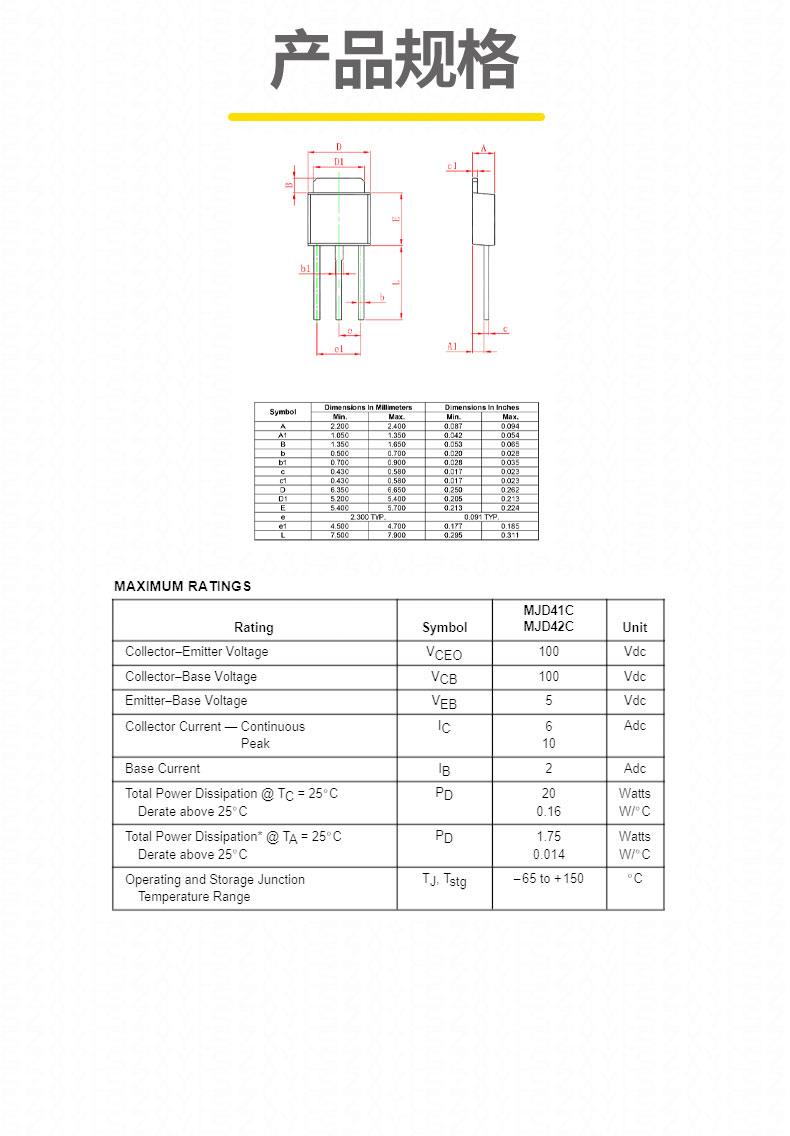

MJD41C 技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：100V
  • 集电极电流（Ic）：6A（连续），脉冲电流 - 8A
  • 功率耗散（Pd）：1.75W（Ta=25℃）/20W
  • 直流电流增益（hFE）：15~75
• 动态特性：
  • 饱和压降（Vce (sat)）：≤1.5V
  • 特征频率（fT）：3MHz
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD41C 应用领域：

1. 汽车电子
   驱动车载直流电机，配合 PNP 晶体管实现 H 桥控制，支持 12V/24V 电源系统，满足汽车级可靠性要求。
2. 工业控制
   作为高压开关管用于继电器驱动、电磁阀控制，或在工业电源模块中作为调整管，处理 24V 以上的输入电压，例如伺服电机控制器。
3. 音频放大
   与 2SD 系列 PNP 晶体管组成推挽放大电路，输出功率可达数瓦，适用于车载音响或zhuan业音频设备，支持高电压电源输入。
4. 消费电子
   在智能家居设备中驱动小型电机，或用于可穿戴设备的电源管理，平衡高压处理能力与紧凑尺寸。
5. 电源管理
   在 DC-DC 转换器中实现高压侧开关，或作为线性稳压器调整管，支持宽电压输入范围，尤其适合 LED 背光驱动电路。

典型应用电路：

• 汽车电机驱动
  与 MJD42C 组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 6A，适用于汽车雨刮器或散热风扇控制。
• 高压音频放大器
  作为 NPN 输出管与 MJD42C 搭配，组成乙类功率放大器，电源电压可达 100V，输出功率提升至 15W 以上，适合 8Ω 负载的车载音响系统。

总结：

MJD41C TO-251 凭借其 100V 高压能力、6A 大电流处理和紧凑封装设计，成为汽车电子、工业控制等高压场景的理想选择。其宽增益范围和高可靠性使其在音频放大和电源管理中亦表现出色，尤其适合对电压稳定性和空间效率要求较高的应用。实际应用中需根据具体制造商数据手册调整参数，并注意散热与静电防护设计。
