MJD13003 产品特点：

1. 高电压与中电流能力
   400V 的 VCEO 和 1.5A 连续电流支持 24V 至 220V 工业电源系统，可直接驱动高压继电器、电磁阀或小型电机。
2. 快速开关与低导通损耗
   特征频率（fT）10MHz 和开关时间适合高频开关应用，如电子镇流器和逆变器。
3. 紧凑表面贴装与高效散热
   TO-252 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 15W 功率耗散（Tc=25℃），适合空间受限的车载电子模块。ON Semiconductor 的 MJD13003T4G 版本提供卷带包装，支持自动化贴片生产。
4. 宽温度范围与工业级可靠性
   工作温度范围 - 65℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
5. 灵活封装与引脚配置
   提供 TO-252（DPAK）封装，引脚排列为 B-C-E，兼容表面贴装和通孔安装。金属引脚设计增强散热性能，当 Tc=25℃时，zui大结温 150℃，需搭配至少 150mm? 的铜箔散热区域或铝制散热片以实现 15W 功率耗散。

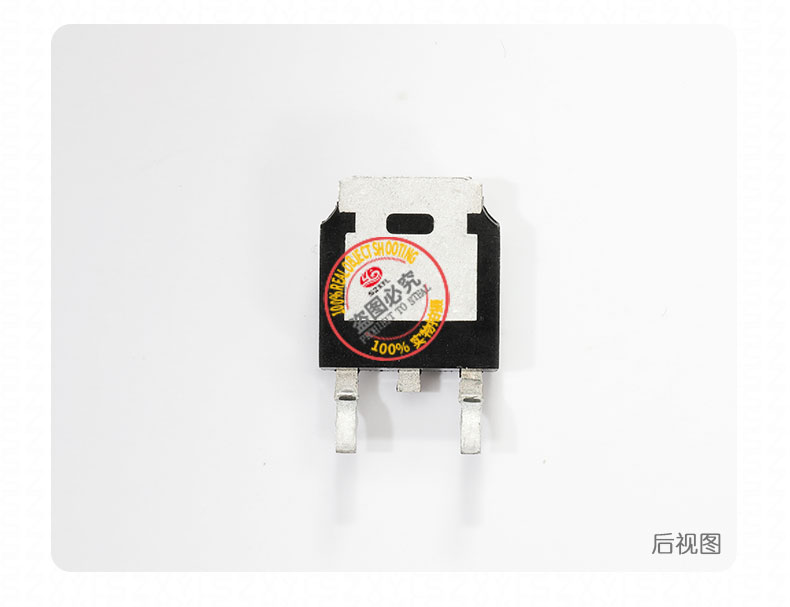

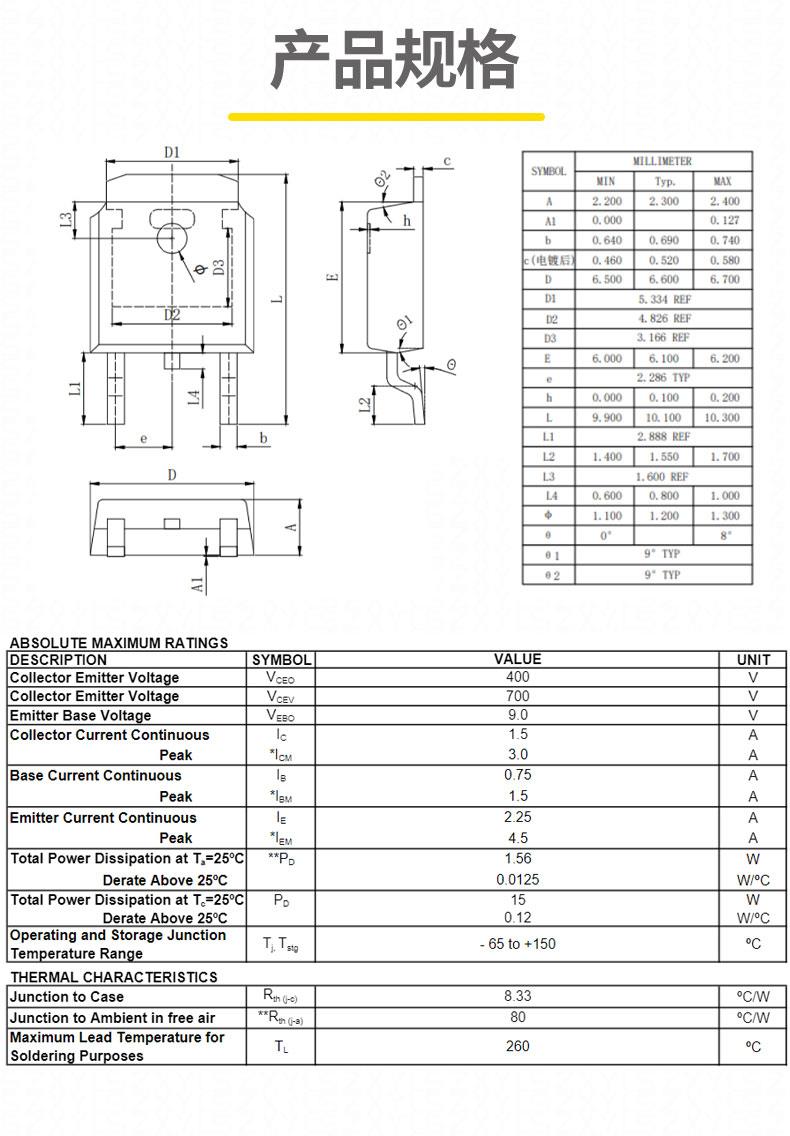

MJD13003 技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：400V
  • 集电极电流（Ic）：1.5A（连续），脉冲电流 3A
  • 功率耗散（Pd）：15W（Tc=25℃）/1.25W（Ta=25℃），需搭配散热片实现高功率运行
  • 直流电流增益（hFE）：zui小值 5（@Ic=1.5A, Vce=5V）
• 动态特性：
  • 饱和压降（Vce (sat)）：≤3V（@Ic=1.5A, Ib=0.3A）
  • 特征频率（fT）：10MHz
  • 开关时间（tf）：0.6μs
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD13003 应用领域：

1. 开关电源
   在反激式开关电源中作为高压侧开关管，支持 12V 至 220V 输入，输出功率可达 50W 以上。
2. 工业控制
   驱动高压继电器或电磁阀，基极驱动电流仅需 0.3mA。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
3. 逆变器与镇流器
   作为逆变器的he心开关元件，支持 220V 输入，输出正弦波电压，用于应急电源系统。在电子镇流器中，通过高频振荡实现荧光灯的高效启动，开关频率可达 50kHz 以上。
4. 电机驱动
   与 PNP 型晶体管组成 H 桥电路，驱动直流电机正反转，支持 12V/24V 电源系统，zui大驱动电流 1.5A。其快速开关特性可减少电机换向时的能量损耗，提升系统效率。
5. 消费电子


   在智能家居设备中驱动小型电机（如扫地机器人辅助轮电机），或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景，例如在无线工具中实现升压电路的开关控制。
