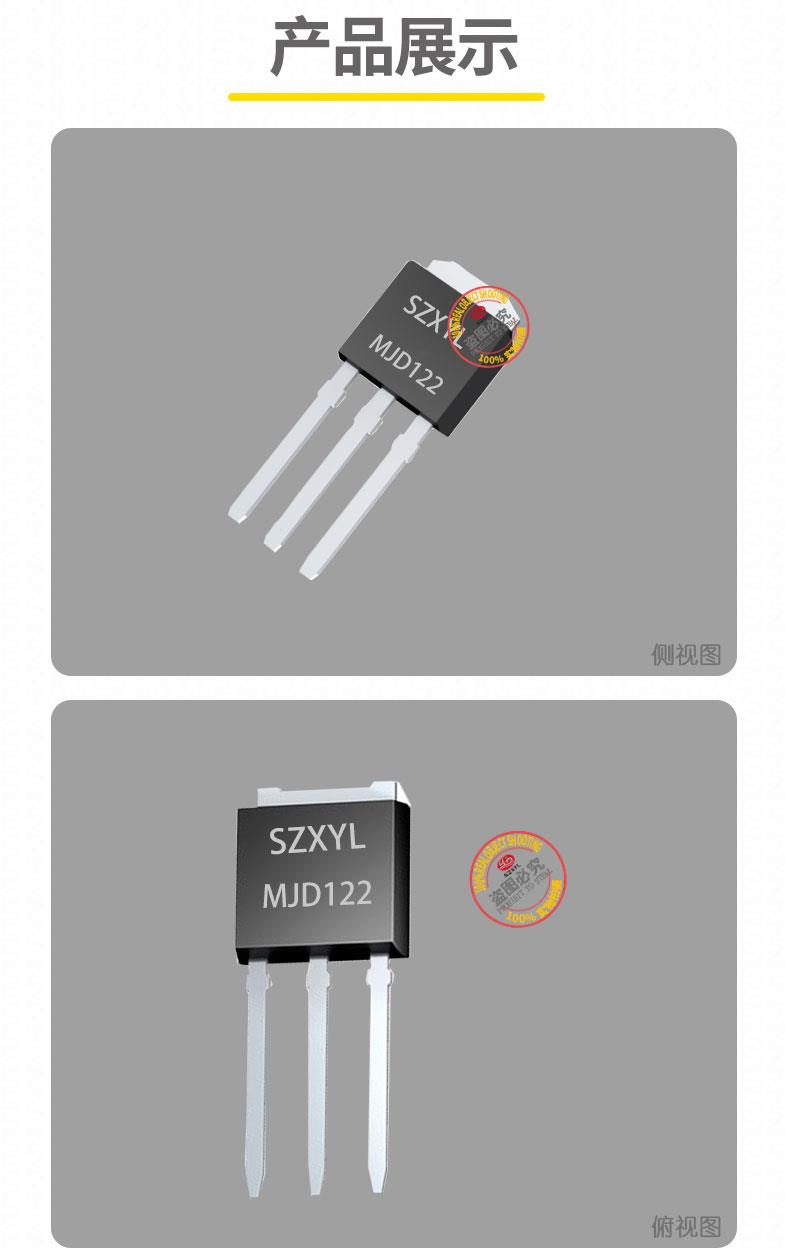

MJD122 产品特点：

1. 超高电流增益与高压驱动能力
   1000~12000 的 hFE显著降低基极驱动电流需求
2. 内置双向保护与低导通损耗
   集成集电极 - 发射极反向二极管，可抑制感性负载关断时的电压尖峰，简化外围电路设计。其饱和压降≤2V，相比同类产品降低约 30% 导通损耗，适合长时间高负载运行。

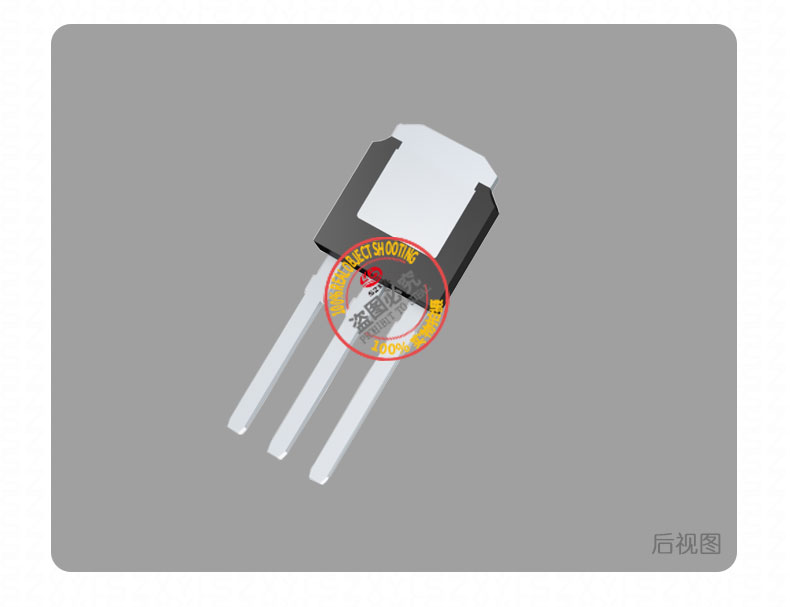

3. 紧凑表面贴装与高效散热设计
   TO-251 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 20W 功率耗散，适合空间受限的车载电子模块。
4. 宽温度范围与汽车级可靠性
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。

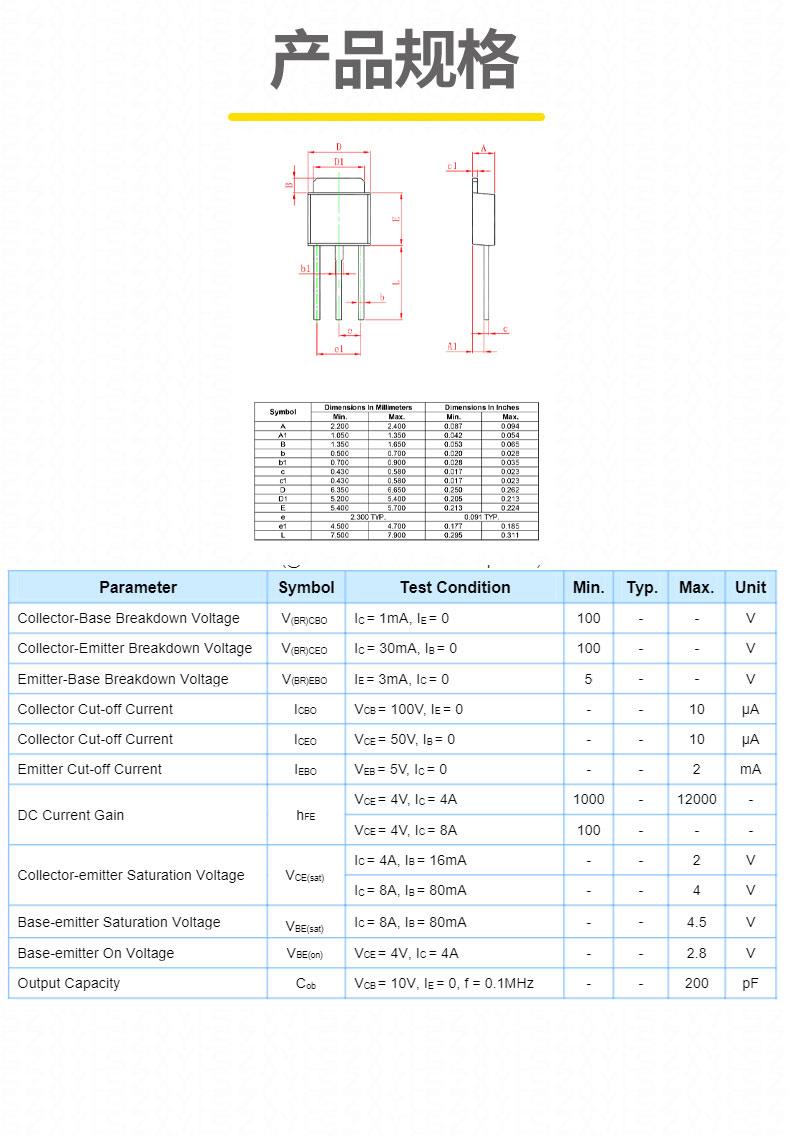

MJD122 技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：100V
  • 集电极电流（Ic）：8A（连续），脉冲电流 - 16A
  • 功率耗散（Pd）：1.75W（Ta=25℃）/20W，需搭配散热片实现高功率运行
  • 直流电流增益（hFE）：1000~12000，典型值 2500
• 动态特性：
  • 饱和压降（Vce (sat)）：≤2V
  • 特征频率（fT）：4MHz
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD122 应用领域：

1. 汽车电子
   驱动车载直流电机，与 MJD127（PNP）组成 H 桥电路，支持 12V/24V 电源系统，zui大驱动电流 8A。
2. 工业控制
   作为高增益开关管用于 PLC 输出模块，驱动继电器或电磁阀，基极驱动电流仅需 8mA。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
3. 电源管理
   在 DC-DC 转换器中作为高压侧开关，支持宽电压输入范围
4. 消费电子
   在智能家居设备中驱动大型电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景。
5. 音频放大
   与 MJD127 组成推挽放大电路，输出功率可达 30W，适用于车载音响或zhuan业音频设备。其低失真特性可减少交越失真，提升音质。

典型应用电路：

• 汽车电机驱动 H 桥
  与 MJD127 组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 8A。基极驱动电阻建议为 1kΩ，并在集电极与电源间并联续流二极管以抑制反电动势。
• 高功率恒流源
  在 LED 背光驱动中，通过 MJD122 与运算放大器组成恒流电路，支持宽电压输入，输出电流精度可达 ?2%。基极驱动信号通过 PWM 调制实现亮度调节，同时内置反向二极管保护电路。

总结：

MJD122 TO-251 凭借其 1000~12000 的超高电流增益、100V 中高压能力和紧凑封装设计，成为汽车电子、工业控制等需要高放大倍数场景的理想选择。
