深圳市新亿利电子有限公司

MJD6036产品特点：

1. 高电流与高增益达林顿结构
   4A 连续电流和达林顿级联设计实现 hFE 典型值 2500 的超高电流增益，可直接驱动电磁阀、继电器或小型电机，基极驱动电流仅需 1.6mA。
2. 高压阻断与低导通损耗
   80V 的 VCEO 支持 24V 至 48V 工业电源系统，饱和压降≤1.5V相比单级晶体管降低约 50% 导通损耗。
3. 紧凑封装与高效散热
   TO-252 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。
4. 宽温度范围与工业级可靠性
   工作温度范围 - 65℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
5. 集成保护与灵活配置
   内置基极 - 发射极分流电阻和续流二极管，简化外围电路设计。

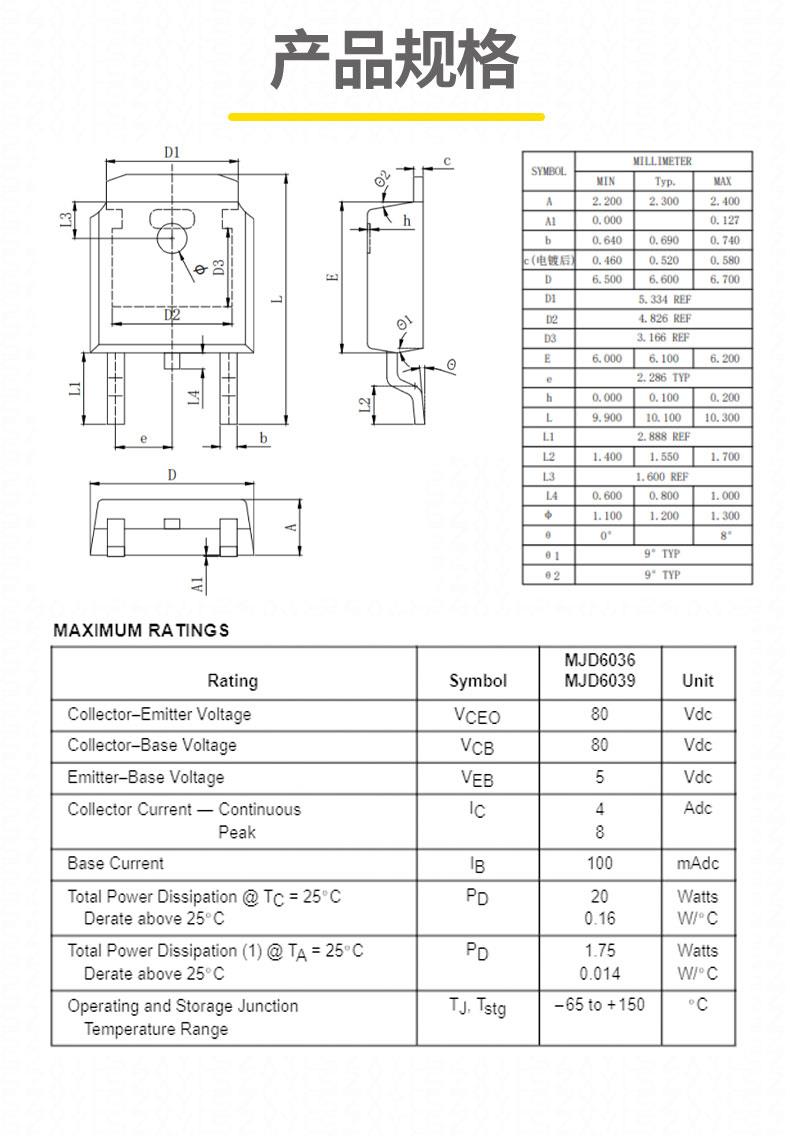

MJD6036技术参数：

• 极限参数：
  • 集电极 - 发射极电压：80V
  • 集电极电流（Ic）：4A，脉冲电流 8A
  • 功率耗散（Pd）：20W/1.6W，需搭配散热片实现高功率运行
  • 直流电流增益（hFE）：zui小值 500，典型值 2500
• 动态特性：
  • 饱和压降（Vce (sat)）：≤1.5V
  • 开关时间（tf）：典型值 1μs
  • 特征频率（fT）：1MHz
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD6036应用领域：

1. 汽车电子
   驱动汽车雨刮电机、车窗升降电机等 12V/24V 负载，基极驱动电流仅需 1.6mA。其内置续流二极管可抑制电机换向时的反电动势，保护电路免受损坏。
2. 工业控制
   驱动高压电磁阀或继电器，支持 48V 工业电源系统。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
3. 开关电源
   在反激式开关电源中作为高压侧开关管，支持 24V 至 48V 输入，输出功率可达 100W 以上。
4. 电机驱动
   与 PNP 型晶体管组成 H 桥电路，驱动直流电机正反转，支持 12V/24V 电源系统，zui大驱动电流 4A。其快速开关特性可减少电机换向时的能量损耗，提升系统效率。
5. 消费电子


   在智能家居设备中驱动小型电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景，例如在无线工具中实现升压电路的开关控制。
