MJD2955产品特点：

1. 高电流与高压处理能力
   10A 连续电流和 60V 的 VCEO 支持 12V 至 48V 工业电源系统，可直接驱动电磁阀、继电器或小型电机。
2. 低饱和压降与快速开关特性
   饱和压降（Vce (sat)）≤0.8V（@4A）和特征频率（fT）2MHz 适合低频开关应用
3. 紧凑封装与高效散热

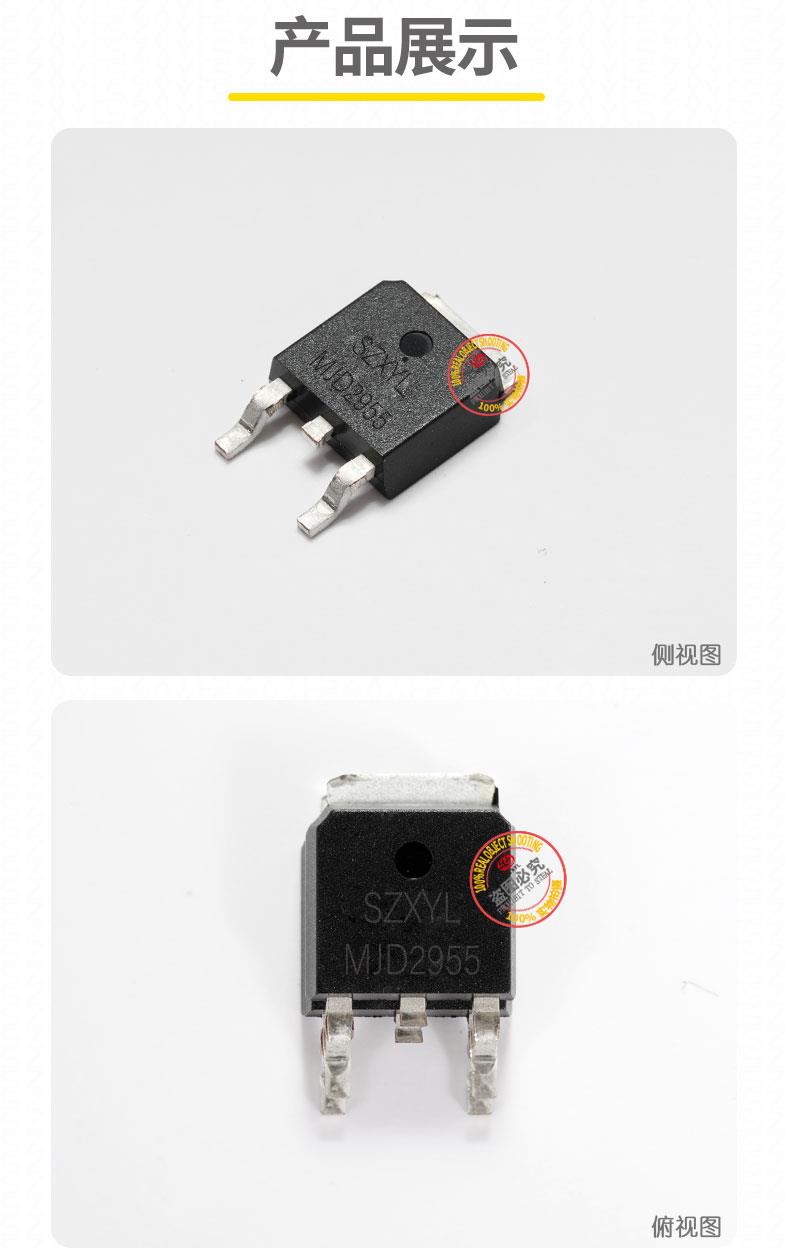

   TO-252 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。
4. 宽温度范围与工业级可靠性
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
5. 灵活封装与引脚配置
   提供 TO-252（DPAK）封装，引脚排列为 B-C-E，兼容表面贴装和通孔安装。金属引脚设计增强散热性能，当 Tc=25℃时，zui大结温 150℃，需搭配至少 150mm? 的铜箔散热区域或铝制散热片以实现 15W 功率耗散。

MJD2955技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：60V
  • 集电极电流（Ic）：10A（连续），脉冲电流 20A
  • 功率耗散（Pd）：1.75W（Ta=25℃）/15W
  • 直流电流增益（hFE）：zui小值 20
• 动态特性：
  • 饱和压降（Vce (sat)）：≤0.8V
  • 特征频率（fT）：2MHz
  • 开关时间（tf）：典型值 1μs
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-55℃至 %2B 150℃

MJD2955应用领域：

1. 开关电源
   在反激式开关电源中作为高压侧开关管，支持 12V 至 48V 输入，输出功率可达 100W 以上.
2. 工业控制
   驱动高压电磁阀或继电器，基极驱动电流仅需 0.4mA。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
3. 电机驱动
   与 NPN 型晶体管组成 H 桥电路，驱动直流电机正反转，支持 12V/24V 电源系统，zui大驱动电流 10A。其快速开关特性可减少电机换向时的能量损耗，提升系统效率。
4. 音频放大器
   作为音频功率放大器的输出级，支持 12V 至 24V 电源输入，输出功率可达 50W 以上。其低饱和压降≤0.8V 可降低失真，确保音频信号的线性放大。
5. 消费电子


   在智能家居设备中驱动小型电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景，例如在无线工具中实现升压电路的开关控制。
