深圳市新亿利电子有限公司

MJD350产品特点：

1. 超高电压阻断能力
   300V 的 VCEO 支持 12V 至 250V 工业电源系统，可直接驱动高压电磁阀、继电器或作为高压侧开关管。
2. 低饱和压降与稳定增益
   饱和压降（Vce (sat)）≤1V（@500mA）和直流电流增益（hFE）30~240 的宽范围特性，使其在中小电流线性放大中表现出色。

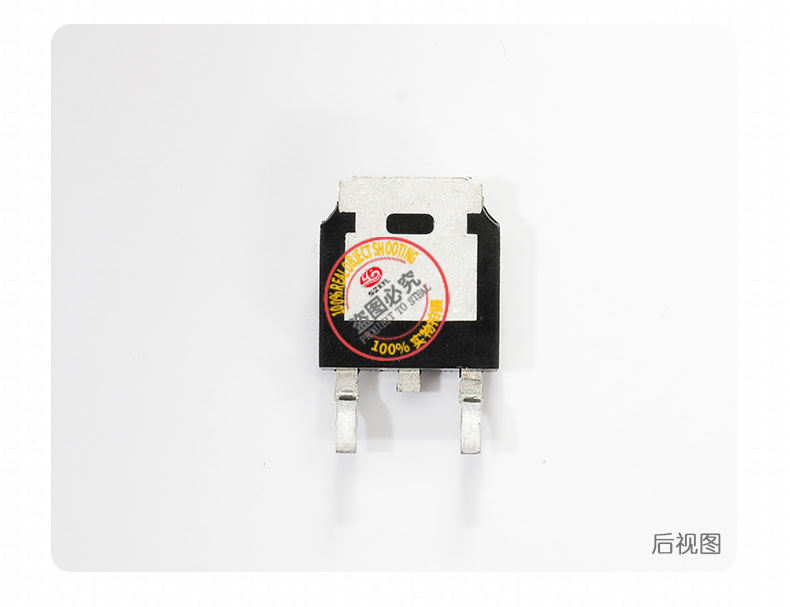

3. 紧凑封装与高效散热
   TO-252 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 15W 功率耗散（Tc=25℃），适合空间受限的工业模块。
4. 宽温度范围与工业级可靠性
   工作温度范围 - 65℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。

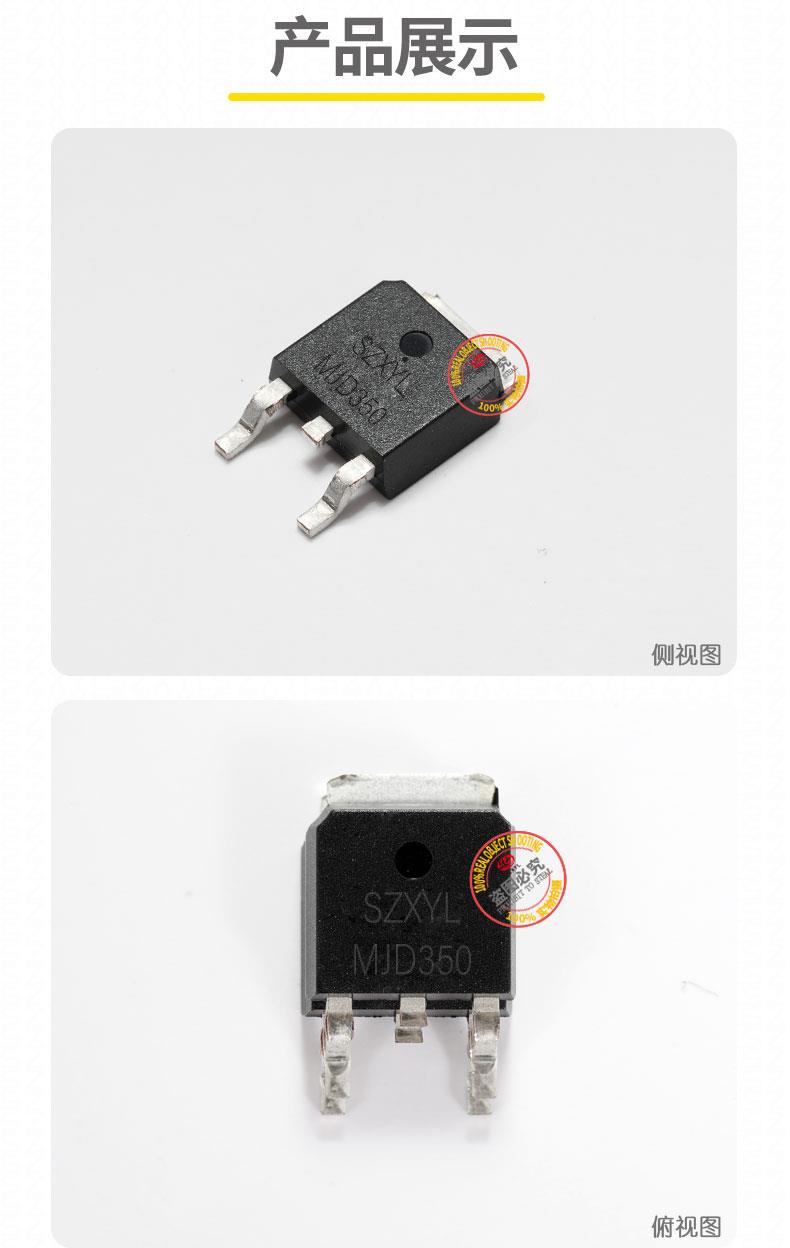

5. 灵活封装与引脚配置
   提供 TO-252（DPAK）封装，引脚排列为 B-C-E，兼容表面贴装和通孔安装。金属引脚设计增强散热性能，当 Tc=25℃时，zui大结温 150℃，需搭配至少 150mm? 的铜箔散热区域或铝制散热片以实现 15W 功率耗散。

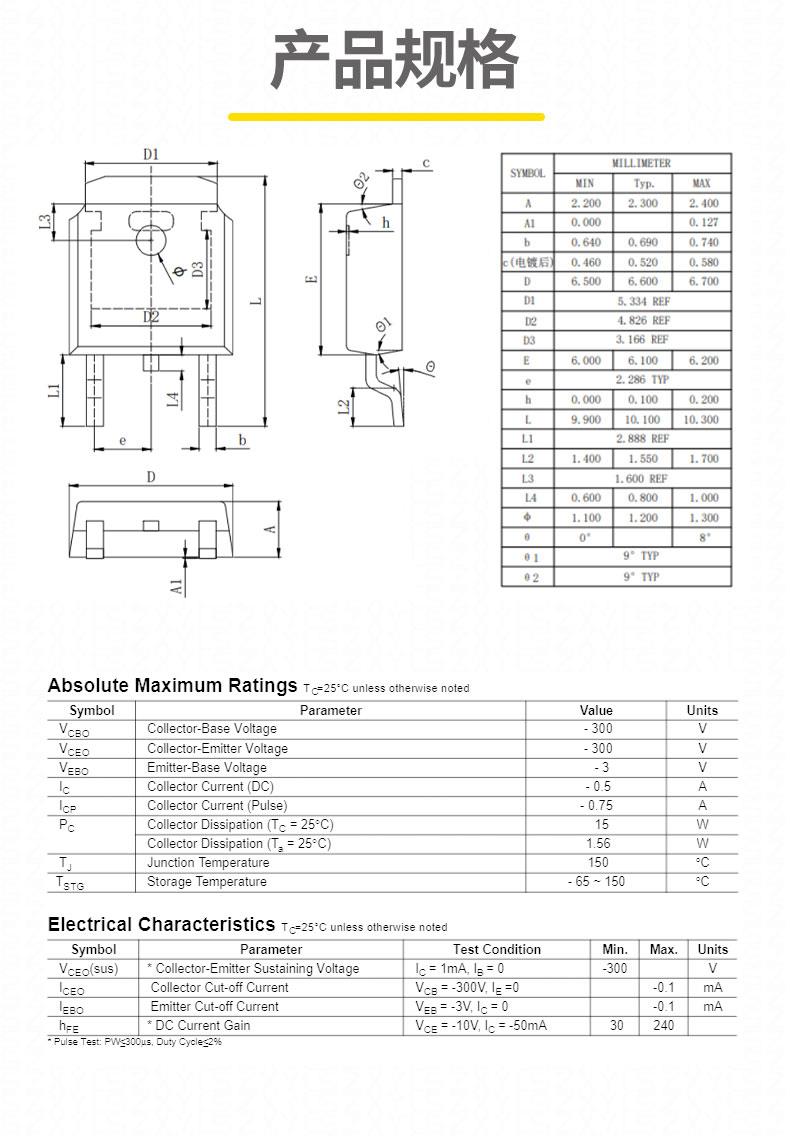

MJD350技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：300V
  • 集电极电流（Ic）：500mA（连续），脉冲电流 750mA
  • 功率耗散（Pd）：1.56W（Ta=25℃）/15W
  • 直流电流增益（hFE）：zui小值 30
• 动态特性：
  • 饱和压降（Vce (sat)）：≤1V
  • 特征频率（fT）：典型值 2MHz
  • 开关时间（tf）：典型值 2μs
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD350应用领域：

1. 高压开关电源


   在反激式开关电源中作为高压侧开关管，支持 12V 至 250V 输入，输出功率可达 50W 以上。

2. 工业控制

3. 驱动高压电磁阀或继电器，基极驱动电流仅需 50mA（Ic=500mA 时 hFE=10）。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
4. 音频放大器
   作为音频功率放大器的输出级，支持 12V 至 24V 电源输入，输出功率可达 50W 以上。其低饱和压降（Vce (sat)）≤1V 可降低失真，确保音频信号的线性放大。
5. 汽车电子
   在车载逆变器中作为高压侧开关管，支持 12V/24V 电池输入，输出 220V 交流电。
6. 消费电子


   在智能家居设备中驱动小型高压电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景，例如在无线吸尘器中实现升压电路的开关控制。

7.
