MJD200 产品特点：

1. 高电流处理能力
   5A 的连续集电极电流和 10A 脉冲电流设计，可直接驱动汽车启动电机、电磁阀等高负载设备。其单级晶体管结构通过优化基极驱动设计实现高效电流放大，在 12V 汽车电源系统中，可承受启动时的浪涌电流并实现稳定的功率输出。
2. 低饱和压降与宽增益范围
   饱和压降（Vce (sat)）≤1.8V（@5A）和直流电流增益（hFE）10~70 的宽范围特性，使其在大电流线性放大中表现出色。
3. 紧凑封装与高效散热
   TO-252 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 13W 功率耗散（Tc=25℃），适合空间受限的工业模块。
4. 宽温度范围与工业级可靠性
   工作温度范围 - 65℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
5. 高频开关特性
   特征频率（fT）65MHz 适合高频开关应用，如 DC-DC 转换器和电机驱动。其开关时间（tf）典型值为 1μs（@5A），可抑制关断时的电压尖峰，在 12V 转 5V 的降压转换器中，可实现高效功率转换，支持宽电压输入范围。

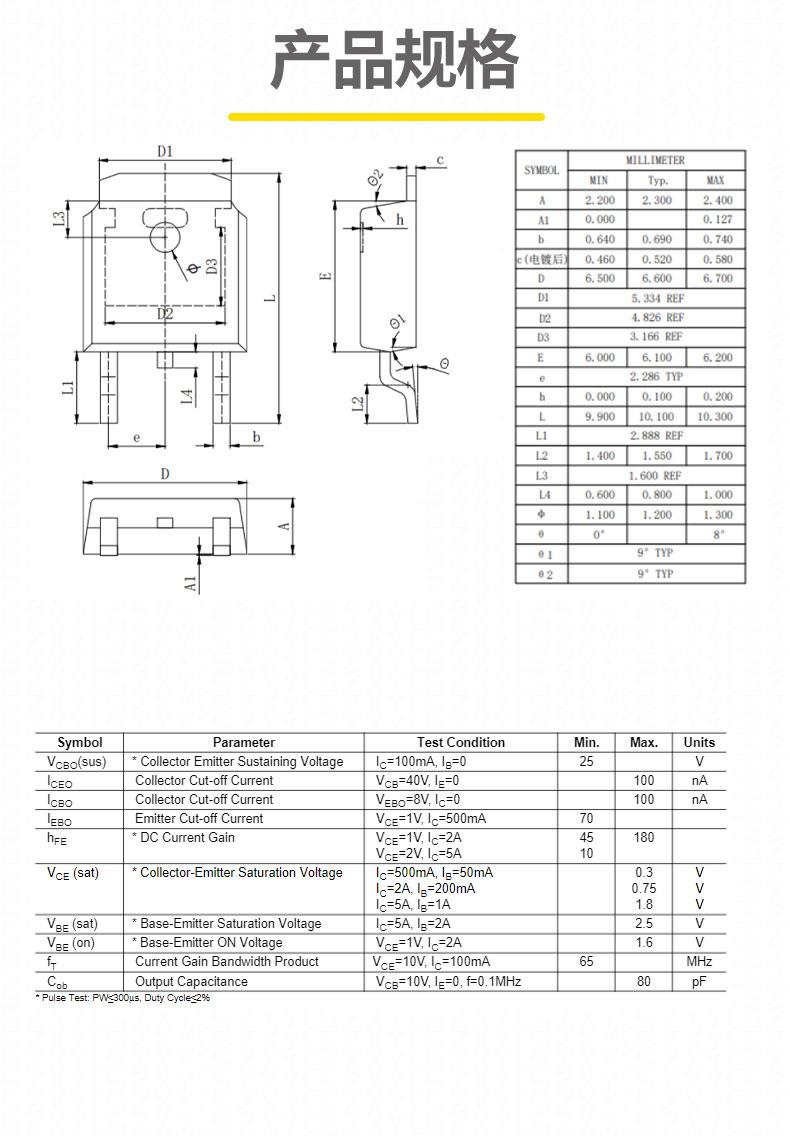

MJD200 技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：25V
  • 集电极电流（Ic）：5A（连续），脉冲电流 10A
  • 功率耗散（Pd）：1.4W（Ta=25℃）/13W（Tc=25℃，需散热片）
  • 直流电流增益（hFE）：zui小值 10（@5A, Vce=1V），zui大值 70（@500mA, Vce=10V）
• 动态特性：
  • 饱和压降（Vce (sat)）：≤1.8V（@Ic=5A, Ib=1A）
  • 特征频率（fT）：65MHz
  • 开关时间（tf）：典型值 1μs
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD200 应用领域：

1. 汽车电子
   在车载启动电路中作为大电流开关管，支持 12V/24V 电池输入，驱动启动电机和空调压缩机。
2. 电源管理
   在 DC-DC 转换器中作为主开关管，支持 5V 至 24V 输入，输出功率可达 50W 以上。
3. 工业控制
   驱动高压电磁阀或继电器，基极驱动电流仅需 1A。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
4. 消费电子
   在智能家居设备中驱动小型高压电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景。
5. 音频放大器


   作为音频功率放大器的输出级，支持 12V 至 24V 电源输入，输出功率可达 100W 以上。其低饱和压降（Vce (sat)）≤1.8V 可降低失真，确保音频信号的线性放大。
