BD442关键技术特性

1. 高电压与大电流处理能力
   80V 的 VCEO 支持中高压应用，4A 连续集电极电流可驱动感性负载（如电机、继电器）。典型饱和压降（Vce (sat)）为0.8V，显著降低导通损耗，适合长时间高负载运行。
2. 低功耗与宽温度范围

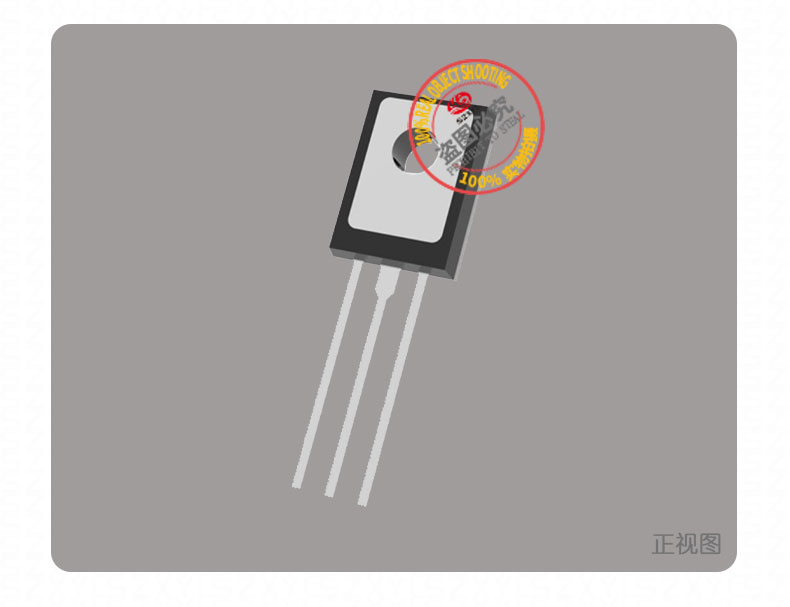

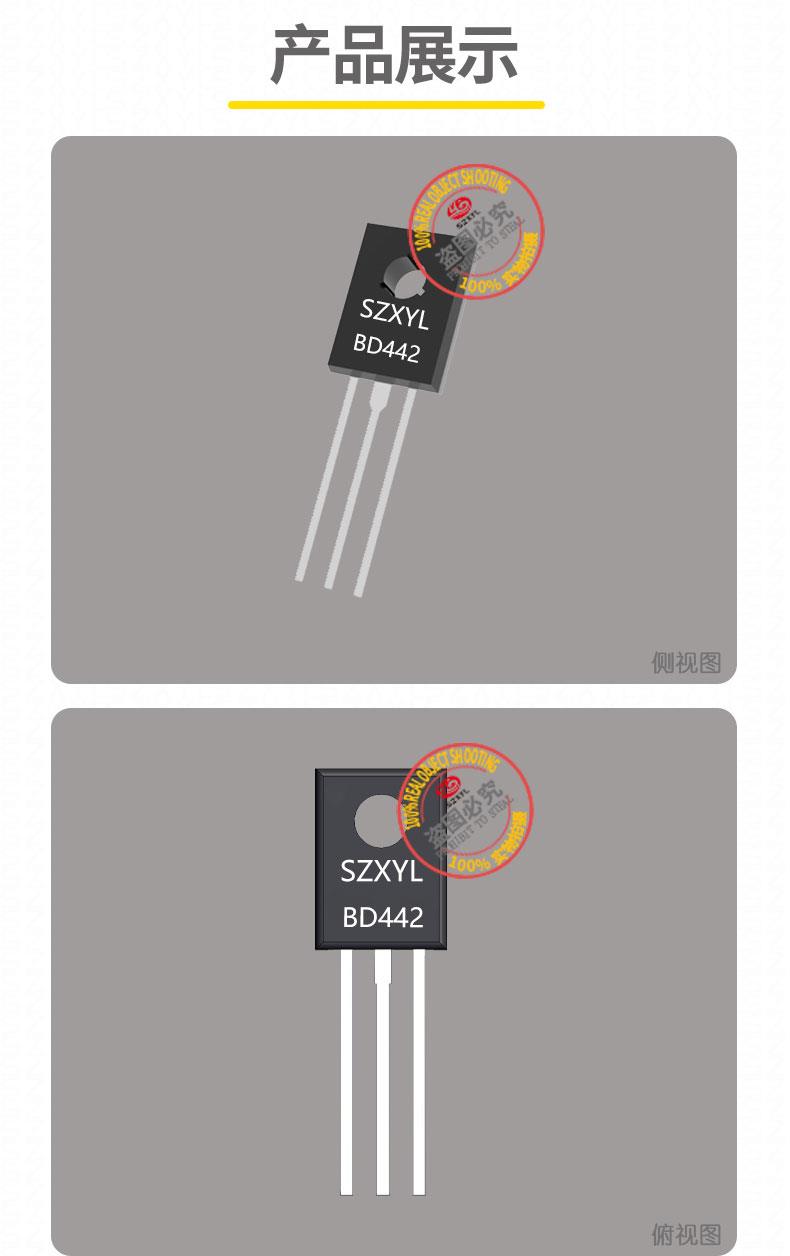

   采用 TO-126 封装，金属引脚设计配合铝制散热片，可实现 36W 功率耗散。工作温度范围为 - 65℃至 %2B 150℃，满足恶劣环境下的稳定性需求。
3. 灵活的增益特性
   直流电流增益（hFE）范围为 15~140，适用于不同驱动需求。

BD442典型应用领域

1. 工业电机驱动与控制
   作为 H 桥电路的低侧驱动管，与 NPN 型晶体管配合驱动 12V/4A 直流电机。基极驱动电阻建议为 1kΩ，并并联 10kΩ 下拉电阻防止误触发。需外部续流二极管保护器件免受反电动势损坏。
2. 电源管理与线性稳压
   在 24V 工业电源中作为调整管，输出电流 4A，纹波抑制比可达 70dB 以上。基极驱动电路需串联 1kΩ 电阻，并并联 100μF 电解电容稳定偏置电压，确保深度饱和。
3. 安防设备与照明控制
   用于路灯控制器的驱动电路，与 BD441 组成推挽结构，控制 220V 交流负载。基极需接 100Ω 电阻限流，并并联 100pF 高频旁路电容抑制振荡，确保开关稳定性。
4. 电池充电管理系统
   在镍氢电池充电电路中作为功率开关，配合 PWM 控制实现 0.5C 充电率。基极驱动信号通过运算放大器调节，确保充电电流稳定在设定值附近。

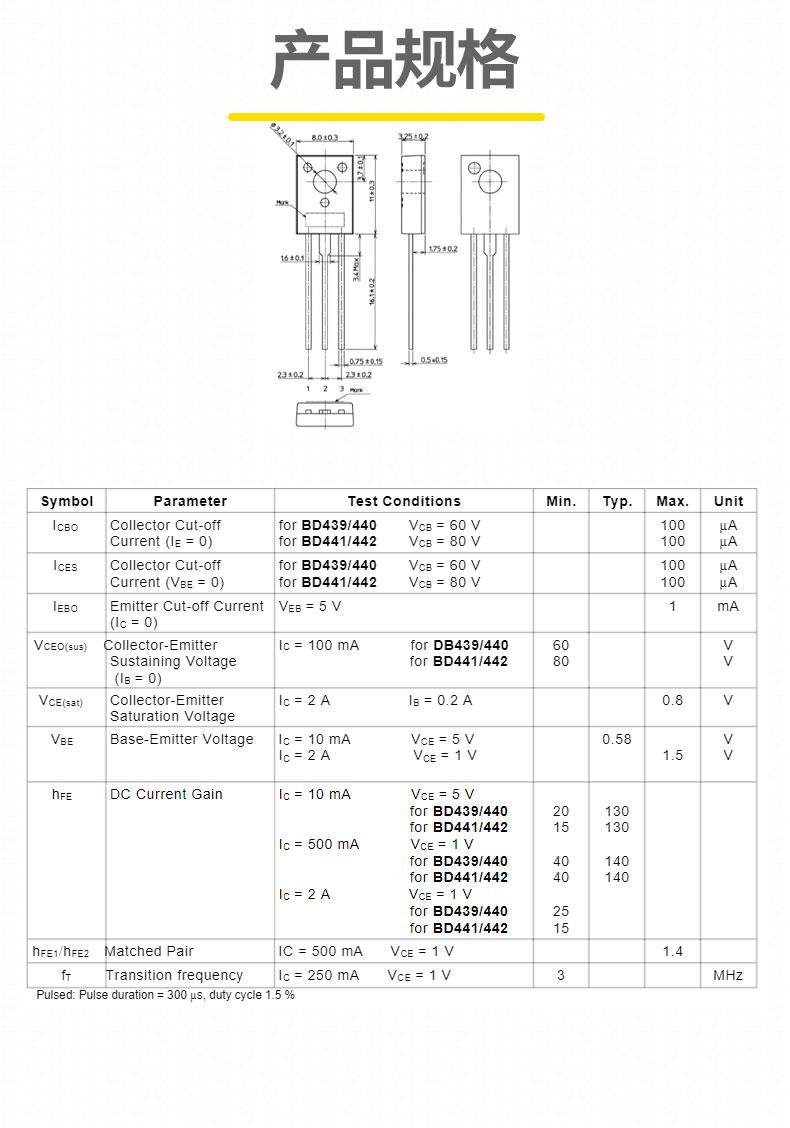

BD442技术参数

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：80V
  • 集电极电流（Ic）：4A（连续），脉冲电流 7A
  • 功率耗散（Pd）：36W/1.5W
  • 直流电流增益（hFE）：15~140
• 动态特性：
  • 饱和压降（Vce (sat)）：0.8V
  • 特征频率（fT）：3MHz
  • 开关时间（ton/toff）：约 0.5μs/2μs
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

BD442设计注意事项

1. 基极驱动优化
   为确保深度饱和，建议基极电流至少为集电极电流的 1/100。若驱动信号为低电平有效，需在基极与发射极间并联下拉电阻（10kΩ）以防止误触发。
2. 散热设计
   Vce (sat)=0.8V（@2A）时导通损耗为 1.6W，需通过散热片降低结温。
3. 感性负载保护
   在驱动电机、继电器等感性负载时，需并联续流二极管或 RC 吸收电路，防止反电动势损坏器件。对于高电压应用，建议使用 TVS 二极管进行瞬态电压抑制。
4. ESD 防护
   操作时需佩戴防静电手环，避免 ESD 损坏器件。建议在基极与发射极间并联保护电阻，尤其在干燥环境下需特别注意，ESD 敏感等级为 HBM Class 3B。

总结

BD442 TO-126 凭借其 80V 中高压处理、4A 大电流能力和低饱和压降特性，成为工业电源、安防设备及电池管理系统的理想选择。
