BD179 关键技术特性

1. 中高压与中等电流处理能力
   80V 的 VCEO 支持中高压应用，3A 连续集电极电流可驱动感性负载。典型饱和压降（Vce (sat)）为0.6V，显著低于同类产品，可降低导通损耗达 30%，适合长时间高负载运行。
2. 高效散热与宽温稳定性

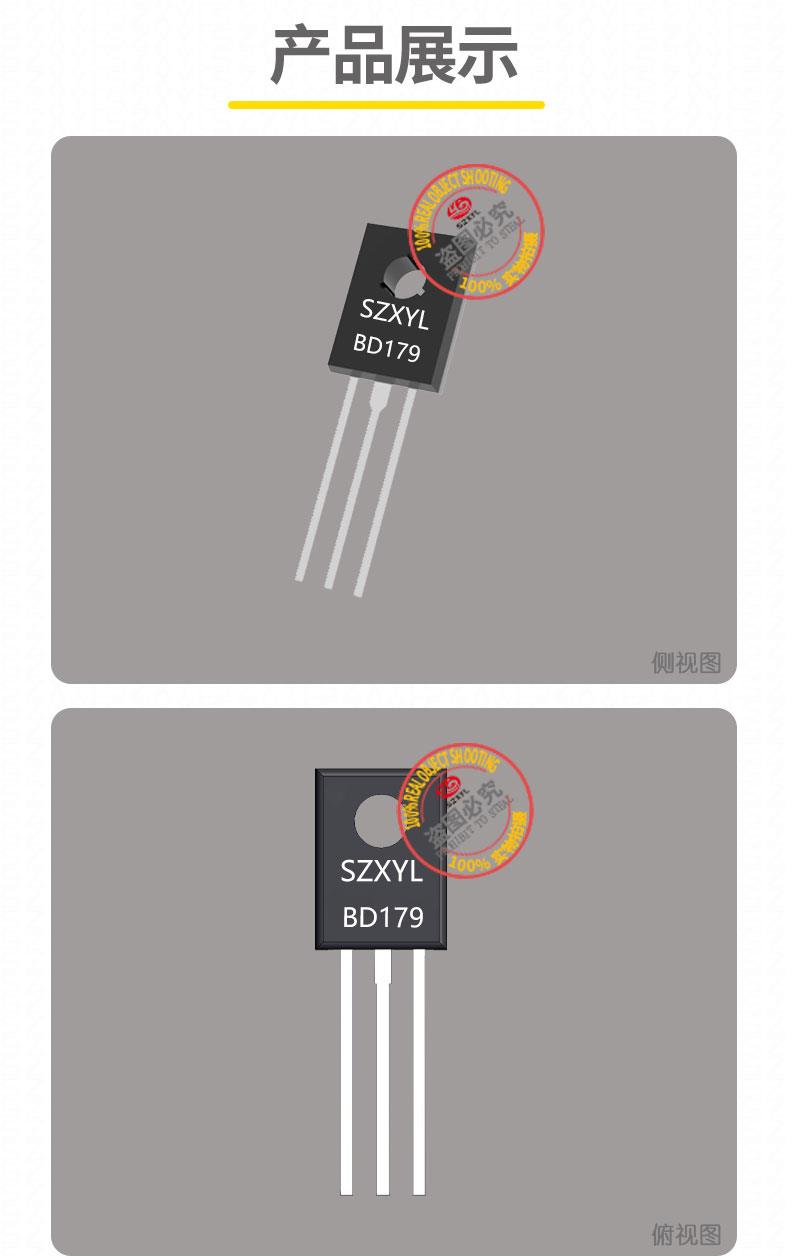

   采用 TO-126 封装，金属引脚设计配合 20mm?20mm?1mm 铝制散热片，可实现 30W 功率耗散（Tc=25℃）。工作温度范围为 - 65℃至 %2B 150℃，满足工业环境下的极端温度需求。当 Ta=75℃时，降额系数为 0.3W/℃，zui大允许电流降至 1.5A。
3. 灵活的增益特性
   直流电流增益（hFE）范围为40~250，具体表现为：
   • @VCE=2V, Ic=150mA 时 hFE≥40
   • @VCE=2V, Ic=1A 时 hFE≥25
     适用于不同驱动需求。

BD179 典型应用领域

1. 音频功率放大
   用于音频功率放大器的推挽输出级，与 BD180（PNP）组成互补对管，驱动 8Ω 扬声器负载。基极需接 100Ω 电阻限流，并并联 100pF 高频旁路电容抑制振荡，确保信号保真度。在 5-10W 音频放大器中，其低饱和压降可降低交越失真，提升音质。
2. 工业电机驱动与控制
   作为 H 桥电路的高侧驱动管，与 PNP 型晶体管配合驱动 48V/3A 直流电机。基极驱动电阻建议为 1kΩ（Ib=30mA 时），并串联 10kΩ 上拉电阻确保可靠关断。
3. 电源管理与线性稳压
   在 48V 工业电源中作为调整管，输出电流 3A，纹波抑制比可达 65dB 以上。基极驱动电路需串联 1kΩ 电阻，并并联 100μF 电解电容稳定偏置电压，确保深度饱和。
4. 直流 - 直流转换器
   在降压型 DC-DC 转换器中作为功率开关，配合 PWM 控制实现高效能量转换。基极驱动信号通过控制器调节，确保输出电压稳定在设定值附近，适用于低功耗设备的电源管理。

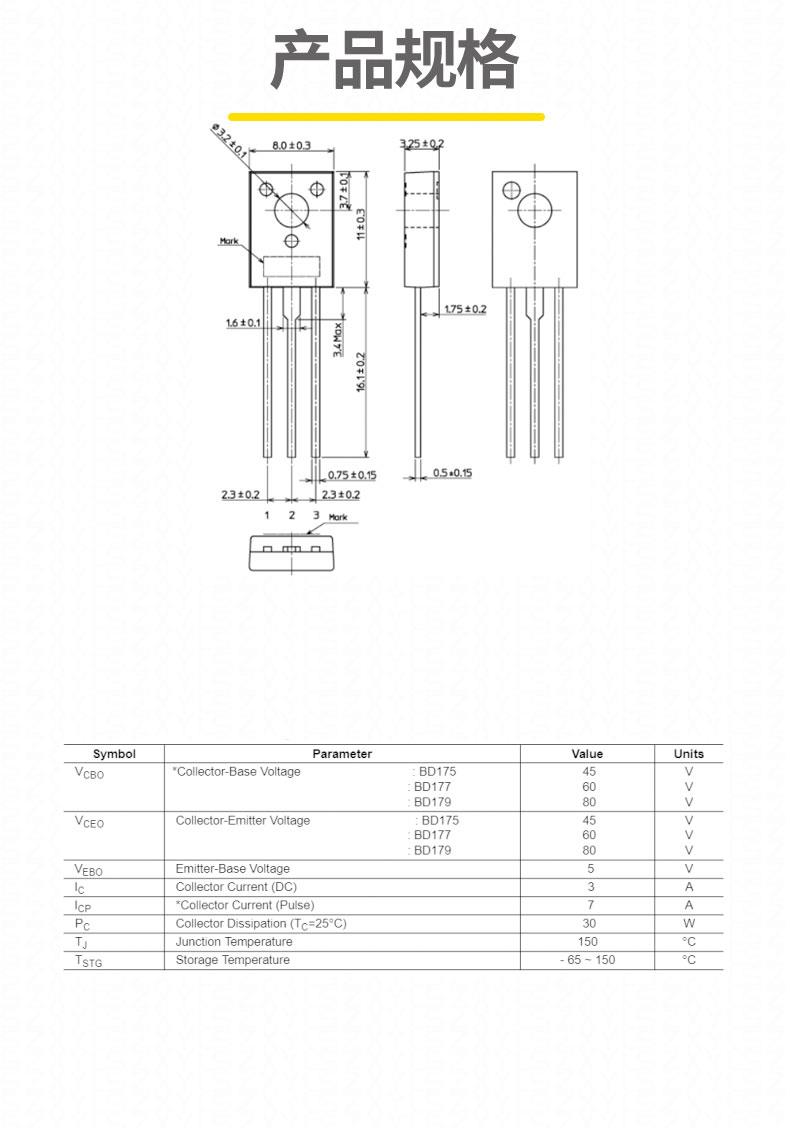

BD179 技术参数

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：80V
  • 集电极电流（Ic）：3A（连续），脉冲电流 9A
  • 功率耗散（Pd）：30W/1.5W
  • 直流电流增益（hFE）：40~250
• 动态特性：
  • 饱和压降（Vce (sat)）：0.6V
  • 特征频率（fT）：3MHz
  • 开关时间（ton/toff）：约 0.5μs/2μs
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

设计注意事项

1. 基极驱动优化
   为确保深度饱和，建议基极电流至少为集电极电流的 1/100。若驱动信号为高电平有效，需在基极与发射极间并联上拉电阻（10kΩ）以确保可靠关断。
2. 散热设计
   Vce (sat)=0.6V（@1A）时导通损耗为 0.6W，需通过散热片降低结温。
3. 感性负载保护
   在驱动电机、继电器等感性负载时，需并联续流二极管（如 MUR160）或 RC 吸收电路（如 100Ω/0.1μF），防止反电动势损坏器件。
4. ESD 防护
   操作时需佩戴防静电手环，避免 ESD 损坏器件。

总结

BD179 TO-126 凭借其 80V 中高压处理、3A 中等电流能力和低饱和压降（0.6V）特性，成为音频放大、工业电机驱动及线性稳压的理想选择。
