S8M 产品概述

S8M he心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：1000V
   • 平均整流电流（IF (AV)）：8A
   • 正向压降（VF）：典型值 0.985V 至 1.1V
   • 反向恢复时间（trr）：标准恢复型trr >500ns，超快恢复型可达 35ns
   • 反向漏电流（IR）：≤5μA 至 10μA（@1000V，25℃），高温下（如 125℃）可能增至 250μA
   • 正向浪涌电流（IFSM）：200A（8.3ms 单半正弦波）
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 高可靠性：采用 GPP 工艺芯片和玻封结构，可承受 200A 峰值浪涌电流，具备优异的抗冲击能力和长期稳定性，符合工业级标准。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低导通损耗：正向压降低至 0.985V，比传统硅二极管减少约 20% 的能量损耗，提升电源效率。
   • 灵活选型：提供标准恢复型（trr >500ns）和超快恢复型（trr=35ns）两种类型，可适配不同频率场景。

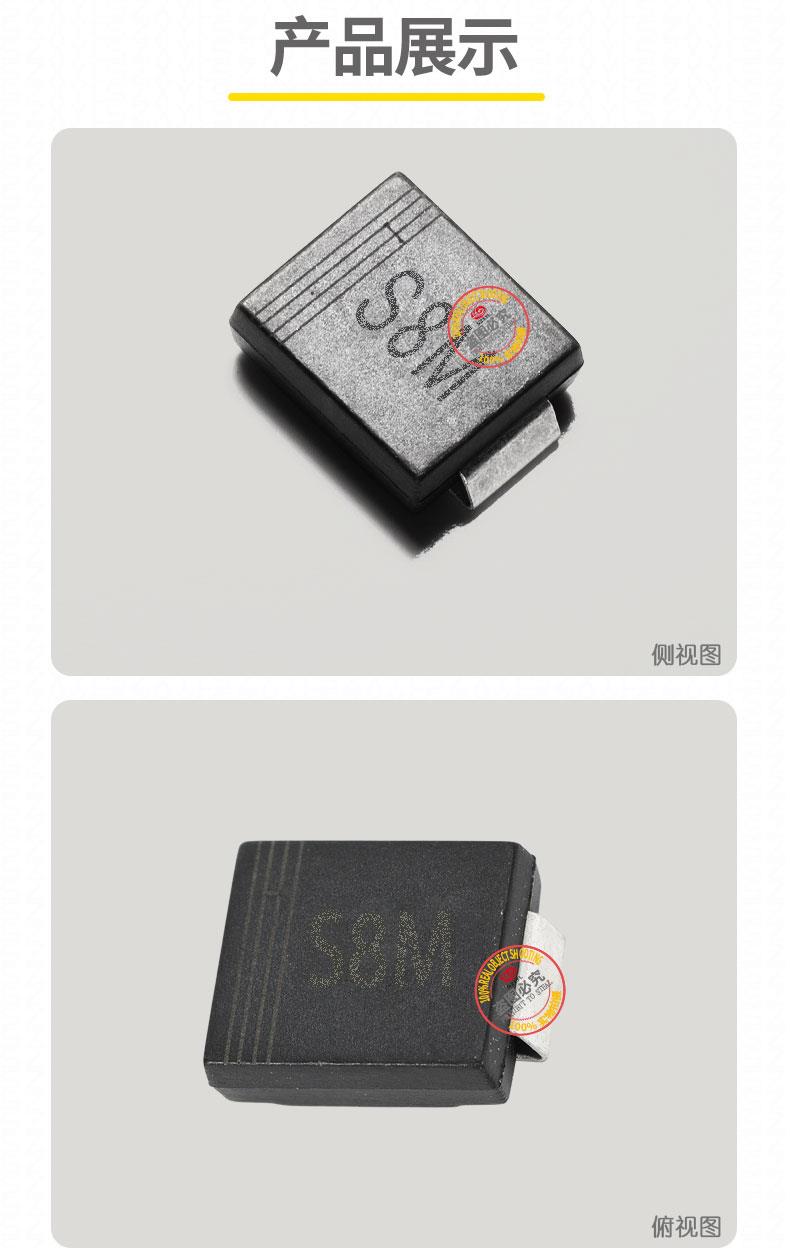

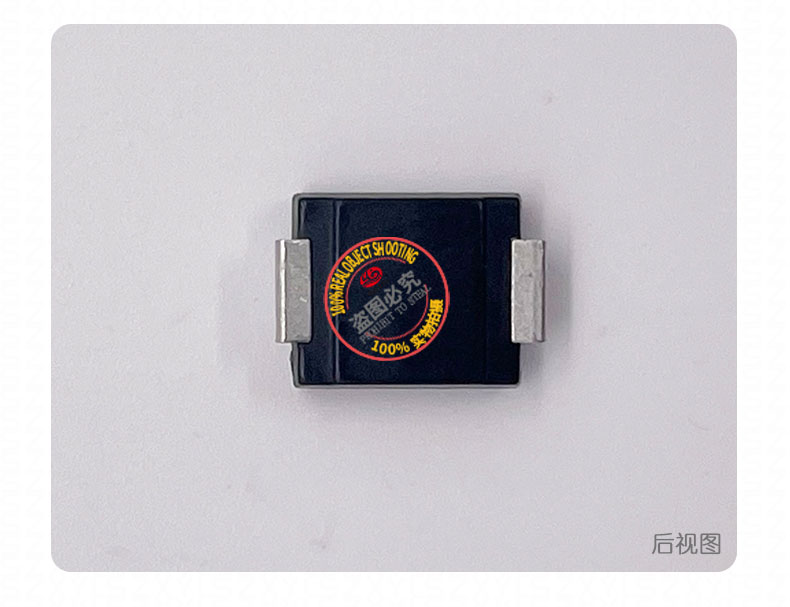

3. 封装与机械特性

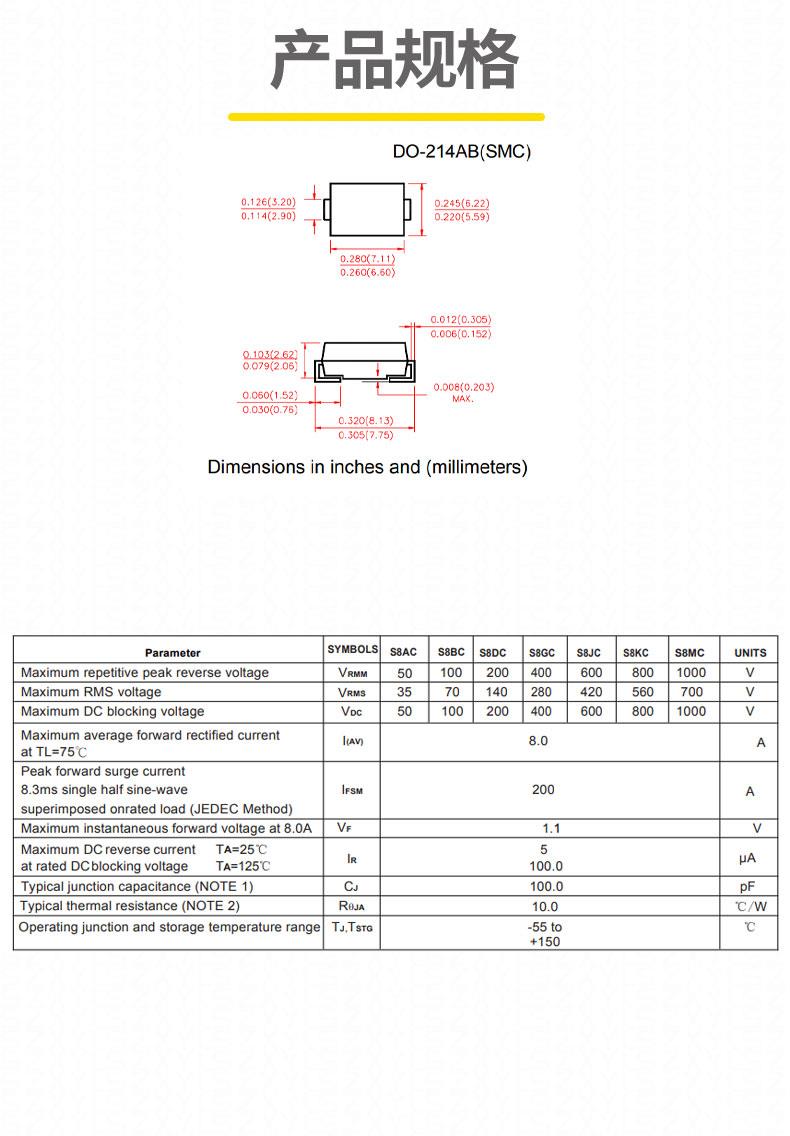

   • 封装形式：SMC（DO-214AB）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：7.11mm（长）x 6.22mm（宽）x 2.62mm（高），引脚间距 4.06mm，适合高密度 PCB 布局。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，多数型号支持 RoHS ren证。

典型应用领域

1. 电源管理
   • 中小功率开关电源（SMPS）的输出整流
   • 工业变频器、伺服驱动器的续流二极管
   • 电动汽车充电器的高压整流电路
2. 汽车电子
   • 车载 DC-DC 转换器（如 48V 转 12V 主电源）
   • 汽车 ECU、电机控制器的整流与保护电路
   • 混合动力汽车的高压逆变器模块
3. 工业与能源
   • 太阳能逆变器的直流侧浪涌吸收
   • 电焊机、感应加热设备的高频整流
   • 步进电机驱动系统的续流与保护
4. 消费电子
   • 智能家电（如空调、洗衣机）的电源模块
   • 移动设备（如笔记本电脑、无人机）的电池充电管理
5. 新能源领域
   • 储能系统的双向 DC-DC 转换器
   • 氢燃料电池逆变器的低损耗整流

使用注意事项

1. 电压应力：反向电压应严格控制在 1000V 以内，建议预留 1.5 倍安全余量以应对瞬时浪涌（如工业电路中的感性负载切换）。
2. 散热设计：在持续 8A 电流下需确保足够的散热面积，建议搭配铜基板或散热片，避免结温超过 150℃。例如，台湾半导体参数显示，当环境温度达到 100℃时，平均整流电流需降额至 6A。
3. 焊接工艺：引脚焊接温度需符合 SMC 封装的耐温要求（通常≤260℃，持续时间≤10 秒），避免引脚过热导致内部结构损坏。
