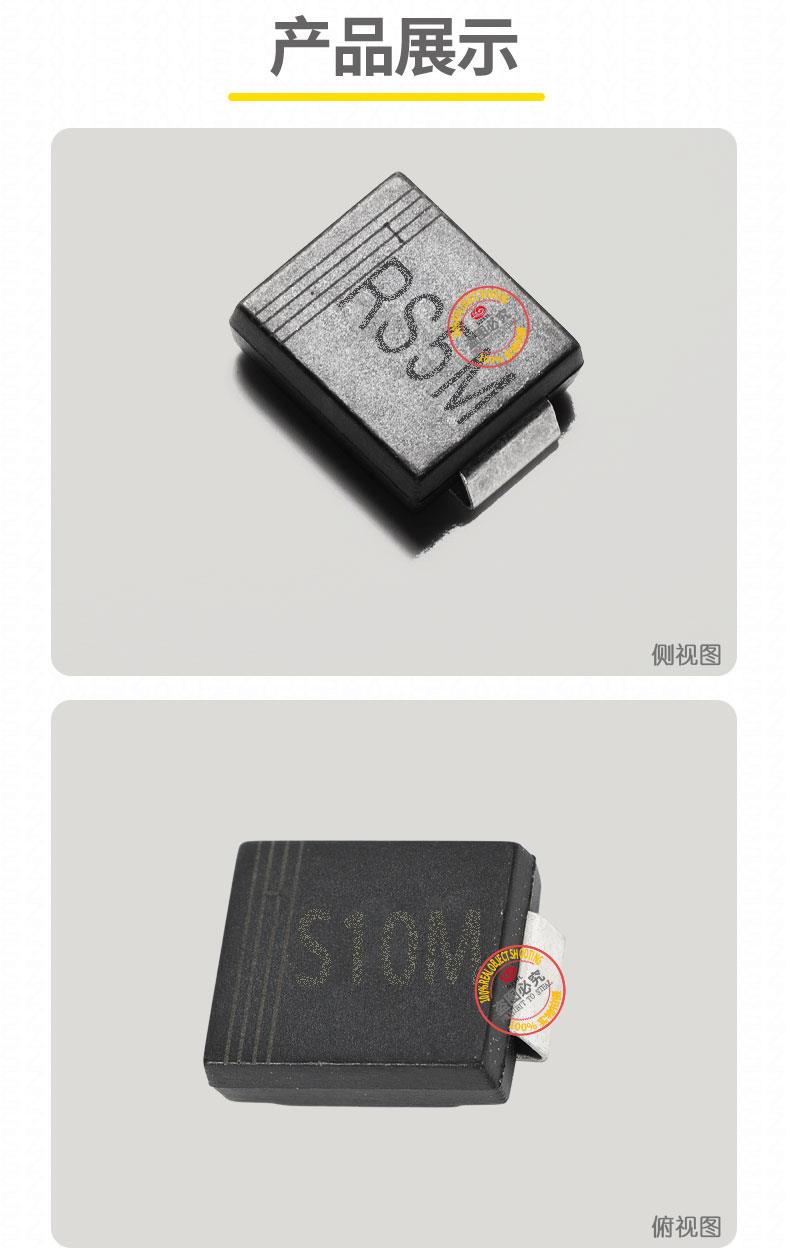

RS5M 产品概述

RS5M he心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：1000V
   • 平均整流电流（IF (AV)）：5A
   • 正向压降（VF）：典型值 1.3V
   • 反向恢复时间（trr）：500ns
   • 反向漏电流（IR）：≤5μA 至 10μA，高温下（如 125℃）可能增至 250μA
   • 正向浪涌电流（IFSM）：90A 至 150A
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 高频响应能力：500ns 反向恢复时间显著降低开关损耗，适用于 20kHz 以上的高频整流场景，比普通硅二极管效率提升约 20%。
   • 高可靠性：采用 GPP 工艺芯片和玻封结构，可承受 150A 峰值浪涌电流，符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低导通损耗：正向压降低至 1.1V，结合快恢复特性，有效减少能量损耗。

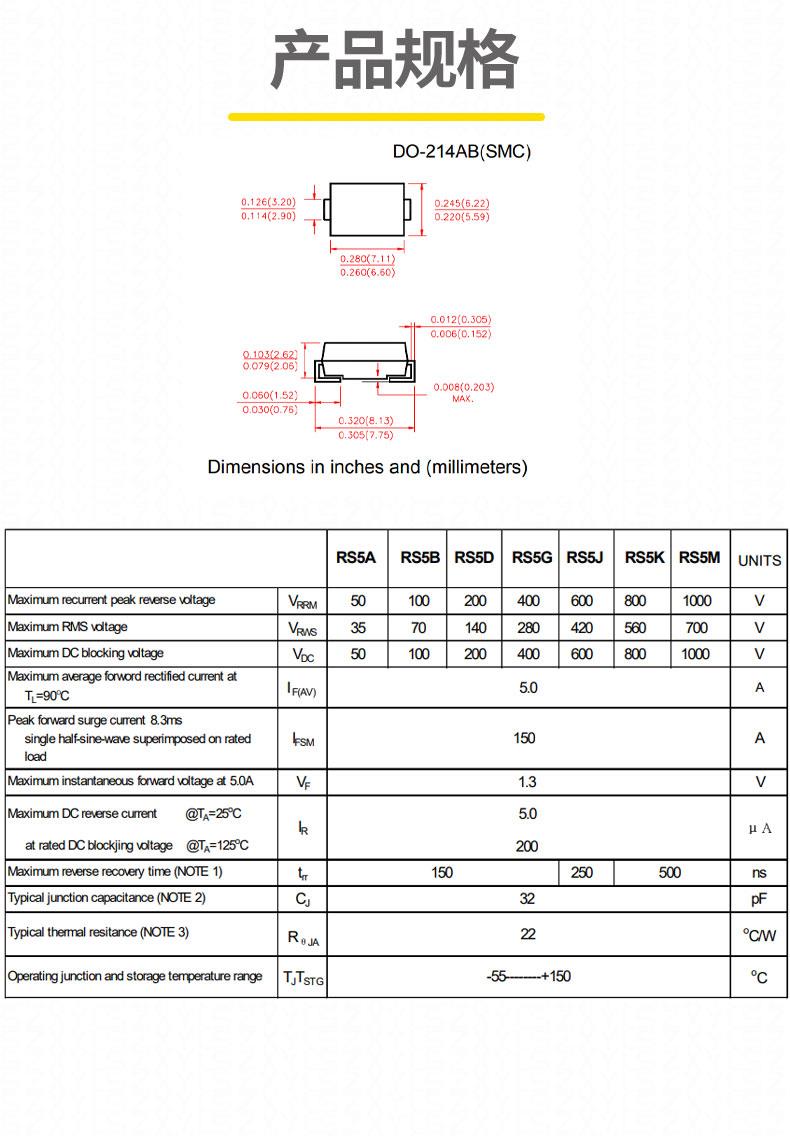

3. 封装与机械特性

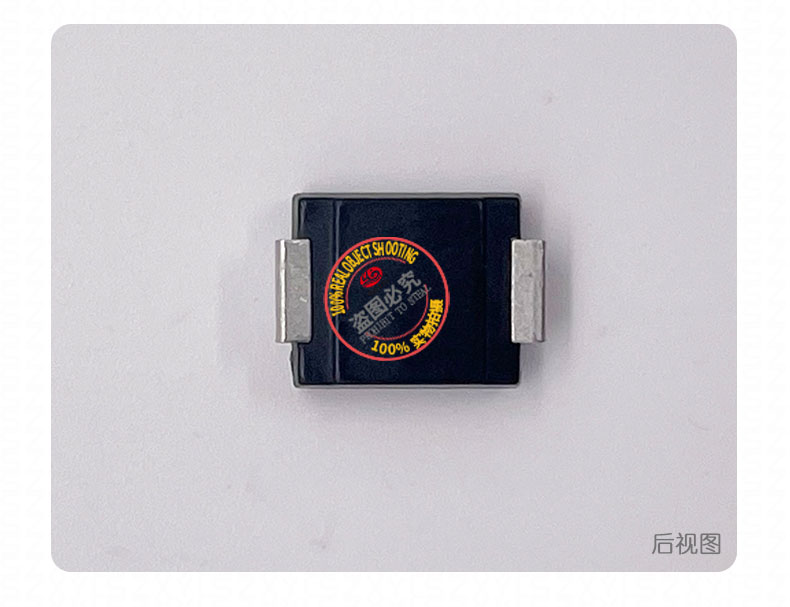

   • 封装形式：SMC（DO-214AB）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：7.11mm（长）x 6.22mm（宽）x 2.62mm（高），引脚间距 4.06mm，适合高密度 PCB 布局。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，多数型号支持 RoHS ren证（如 MDD RS5MC），部分型号通过 3C ren证。

典型应用领域

1. 电源管理
   • 中小功率开关电源（SMPS）的输出整流，尤其适用于需要高频开关的 LLC 谐振电路。
   • 工业变频器、伺服驱动器的续流二极管，降低反向恢复引起的电压尖峰。
   • 电动汽车充电器的高压整流电路，支持快速充电的高频率需求。
2. 工业与能源
   • 太阳能逆变器的直流侧浪涌吸收，保护电路免受瞬时过电压损害。
   • 电焊机、感应加热设备的高频整流，利用快恢复特性提升能效。
   • 步进电机驱动系统的续流与保护，减少反向电动势对电路的冲击。
3. 消费电子
   • 智能家电（如空调、洗衣机）的电源模块，支持高效整流与稳定输出。
   • 手机充电器、笔记本电脑适配器的整流电路，优化体积与效率平衡。
   • 无人机、移动设备的电池充电管理，减少充电过程中的能量损耗。
4. 新能源领域
   • 储能系统的双向 DC-DC 转换器，支持高频切换以提高充放电效率。
   • 氢燃料电池逆变器的低损耗整流，适配燃料电池的高动态响应需求。
