ES3J 产品概述

ES3J he心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：600V
   • 平均整流电流（IF (AV)）：3A
   • 正向压降（VF）：典型值 1.5V
   • 反向恢复时间（trr）：35ns（超快恢复型，测试条件：IF=0.5A, IR=1.0A, Irr=0.25A）
   • 反向漏电流（IR）：≤5μA（@600V，25℃），高温下（如 125℃）可能增至 250μA
   • 正向浪涌电流（IFSM）：80A 至 100A
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 高频响应能力：35ns 反向恢复时间显著降低开关损耗，适用于 50kHz 以上的高频整流场景，比普通硅二极管效率提升约 30%。
   • 高可靠性：采用玻璃钝化芯片（GPP 工艺）和玻封结构，可承受 100A 峰值浪涌电流（东沃电子参数），符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低导通损耗：正向压降低至 1.1V，结合超快恢复特性，有效减少能量损耗。
3. 封装与机械特性

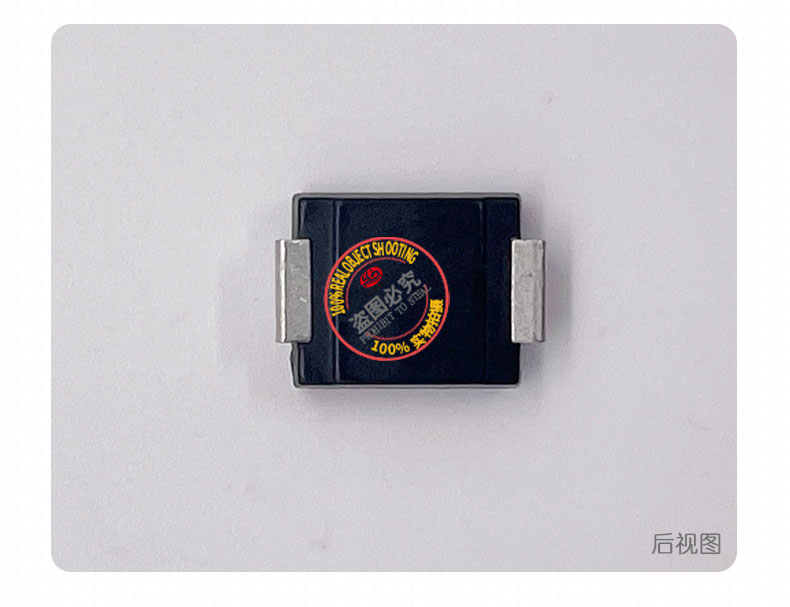

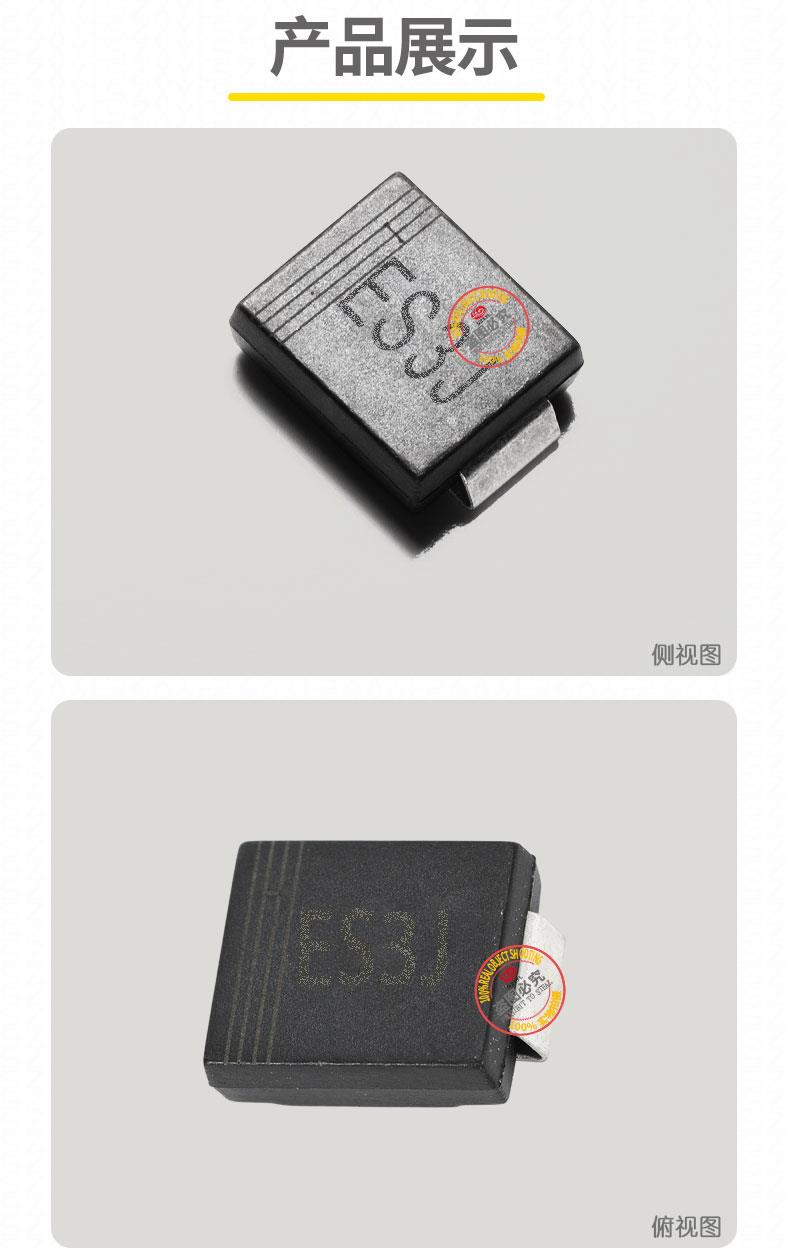

   • 封装形式：SMC（DO-214AB）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。

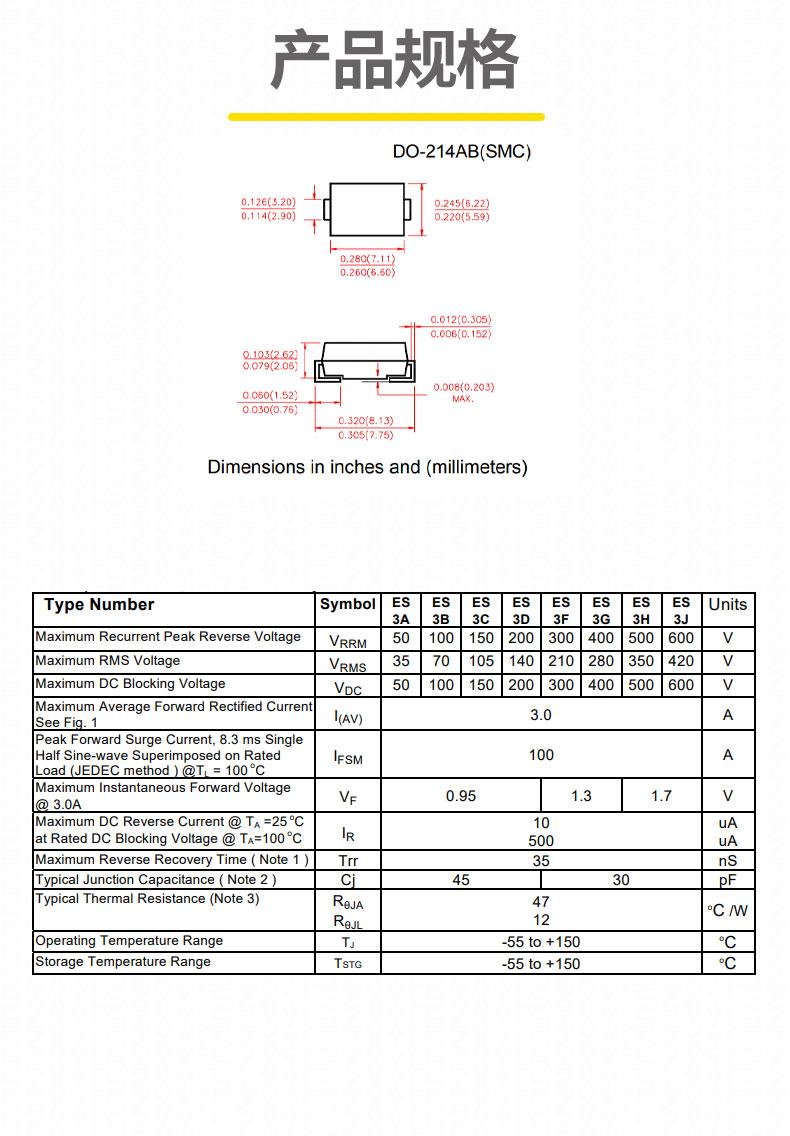

   • 尺寸：7.11mm（长）x 6.22mm（宽）x 2.62mm（高），引脚间距 4.06mm，适合高密度 PCB 布局。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，

ES3J 典型应用领域

1. 电源管理
   • 中小功率开关电源（SMPS）的输出整流，尤其适用于需要高频开关的 LLC 谐振电路。
   • 手机充电器、笔记本电脑适配器的整流电路，优化体积与效率平衡。
   • 工业变频器、伺服驱动器的续流二极管，降低反向恢复引起的电压尖峰。
2. 消费电子
   • 智能家电（如空调、洗衣机）的电源模块，支持高效整流与稳定输出。
   • LED 照明驱动电路的整流与保护，确保灯具稳定运行并延长寿命。
   • 无人机、移动设备的电池充电管理，减少充电过程中的能量损耗。
3. 汽车电子
   • 车载充电器、汽车音响系统的整流电路，适应高温、振动等恶劣环境。
   • 汽车电子控制单元（ECU）的电源保护，防止反向电动势损坏电路。
4. 工业与新能源
   • 太阳能逆变器的直流侧浪涌吸收，保护电路免受瞬时过电压损害。
   • 储能系统的双向 DC-DC 转换器，支持高频切换以提高充放电效率。
