SR580产品概述

he心参数与特性

1. 电气性能
   • 反向耐压（VR）：80V
   • 平均整流电流（IF (AV)）：5A
   • 正向压降（VF）：典型值 0.7V（@5A，钜芯半导体）至 0.85V（@5A，壹芯微）
   • 反向漏电流（IR）：25℃时≤0.5mA，100℃时≤10mA（壹芯微）；或 25℃时≤0.05mA，100℃时≤5mA（钜芯半导体）
   • 正向浪涌电流（IFSM）：120A（8.3ms 单半正弦波，钜芯半导体）
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 低导通损耗：肖特基势垒结构显著降低正向压降，比传统硅二极管减少约 40% 的能量损耗，尤其适合 5V/12V 低电压、中等电流的电源转换场景（如笔记本电脑适配器、工业控制电源）。
   • 快速开关特性：无少数载流子存储效应，反向恢复时间趋近于零（≤10ns），可稳定工作于 MHz 级高频环境。
   • 高可靠性：采用外延工艺和金属 - 半导体结设计，具备优异的浪涌电流承受能力（120A 峰值）和长期稳定性，适用于严苛环境。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。

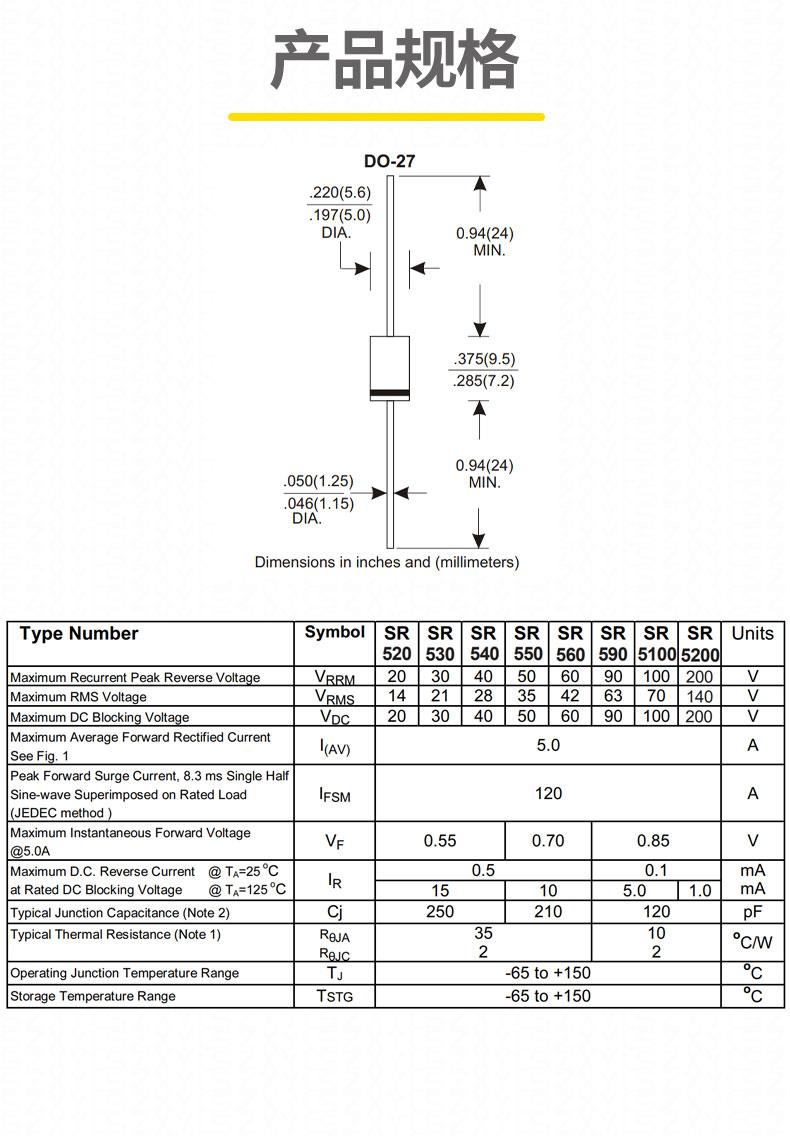

3. 封装与机械特性

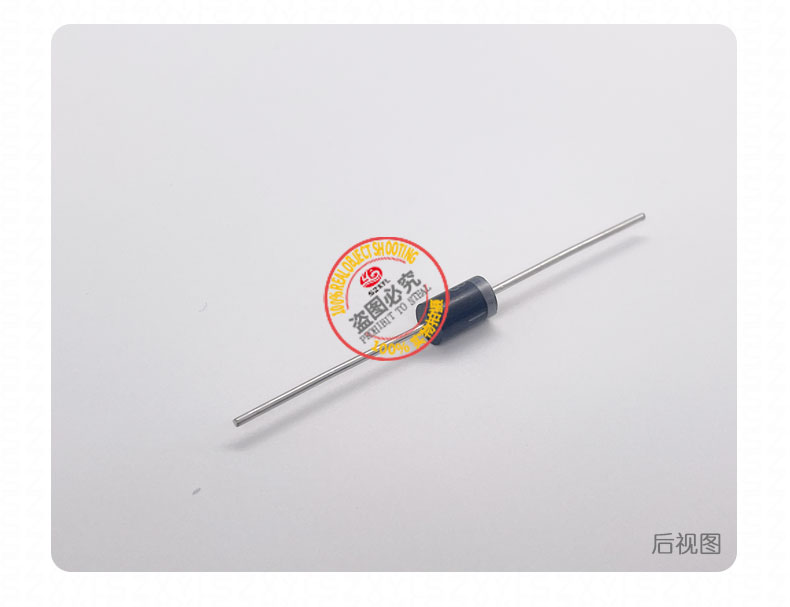

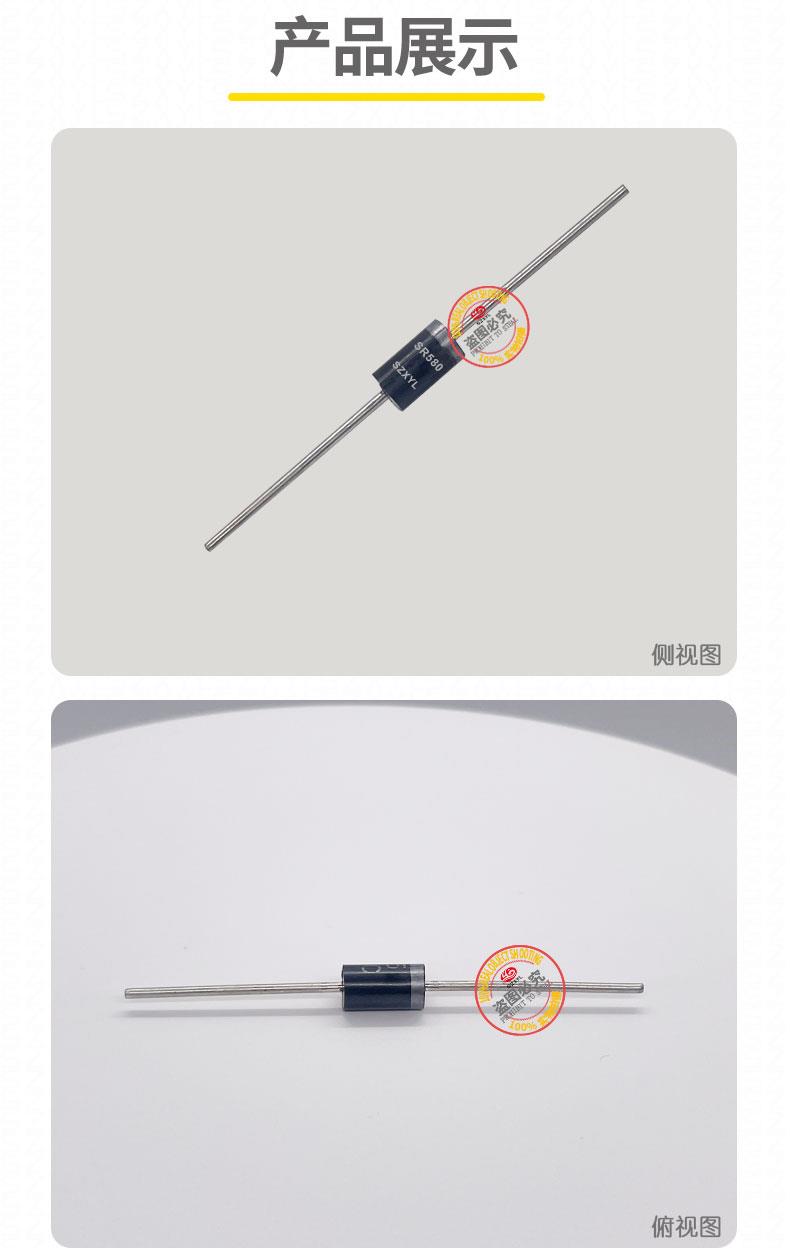

   • 封装形式：DO-27（DO-201AD）轴向插件式，引脚数 2，阳极 / 阴极通过色环标识（黑色环为阴极）。
   • 尺寸：Φ5.60 x 9.50mm，引脚长度 25.4mm，适合 PCB 板通孔安装。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，部分型号支持 RoHS ren证（需确认制造商）。

典型应用领域

1. 电源管理
   • 中小功率开关电源（SMPS）的输出整流
   • 笔记本电脑适配器、消费电子快充模块（如 5V/3A 充电器）
   • 车载 DC-DC 转换器（如 12V 转 5V 辅助电源）
2. 工业与汽车电子
   • 伺服驱动器、变频器的续流二极管
   • 汽车 ECU、LED 车灯的整流与保护电路
   • 光伏微逆变器的高频整流（小功率场景）
3. 消费电子
   • 智能家电（如扫地机器人、智能音箱）的电源模块
   • 移动设备（如平板电脑、无人机）的电池充电管理

使用注意事项

1. 散热设计：在持续 5A 电流下需确保足够的散热面积，建议搭配铜基板或散热片，避免结温超过 150℃。
2. 电压应力：反向电压应控制在 80V 以内，建议预留 1.5 倍安全余量以应对浪涌（如汽车电路中的瞬时高压）。
3. 焊接工艺：引脚焊接温度需符合 DO-27 封装的耐温要求（通常≤260℃，持续时间≤5 秒），避免引脚过热导致内部结构损坏。

总结

SR580 DO-27 凭借其低功耗、高可靠性和宽温域特性，成为中小功率电源管理和高频应用的理想选择。其 DO-27 封装的高兼容性与插件式设计，进一步简化了电路集成，适用于从消费电子到工业设备的广泛领域。
