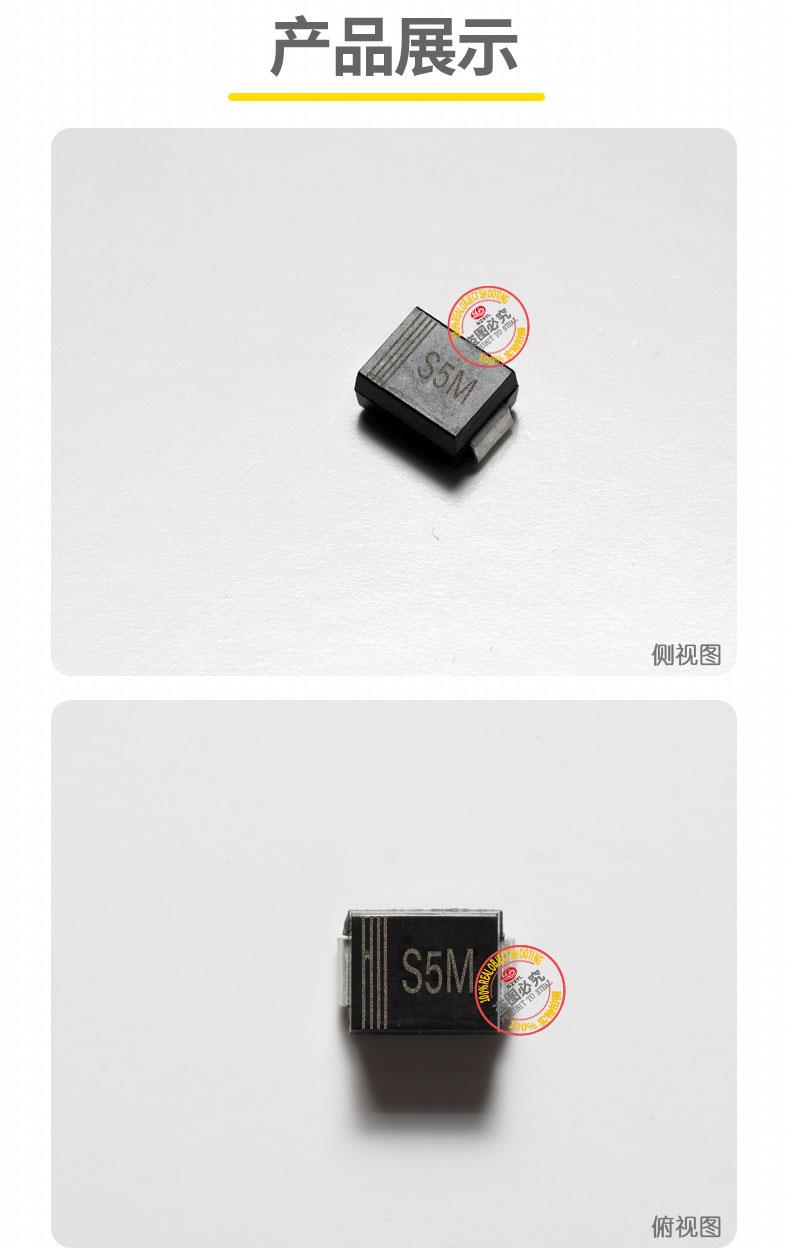

S5M产品概述

S5Mhe心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：1000V
   • 平均整流电流（IF (AV)）：5A
   • 正向压降（VF）：典型值 1.1V
   • 反向漏电流（IR）：≤5μA（@1000V，25℃），高温下（如 100℃）可能增至 250μA
   • 正向浪涌电流（IFSM）：100A 至 200A（8.3ms 单半正弦波）
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 高可靠性：采用玻璃钝化芯片和玻封结构，可承受 200A 峰值浪涌电流，符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低导通损耗：正向压降低至 1.1V，结合普通整流特性，有效减少能量损耗。

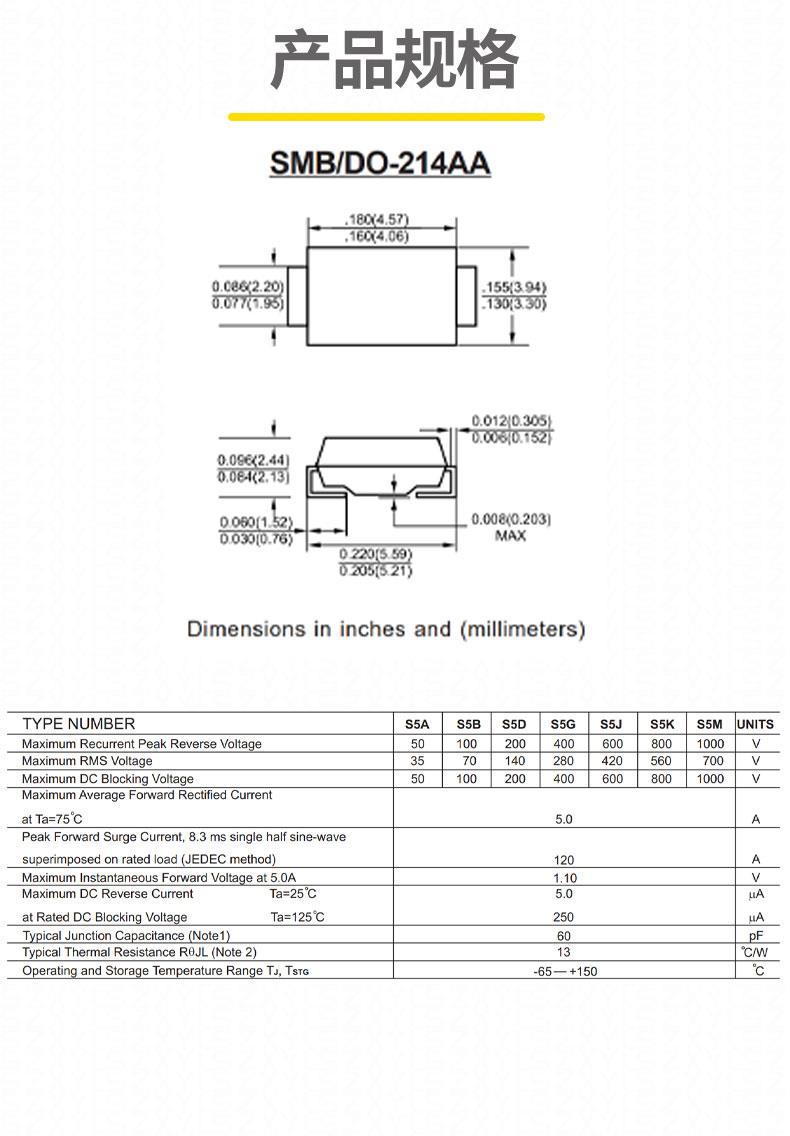

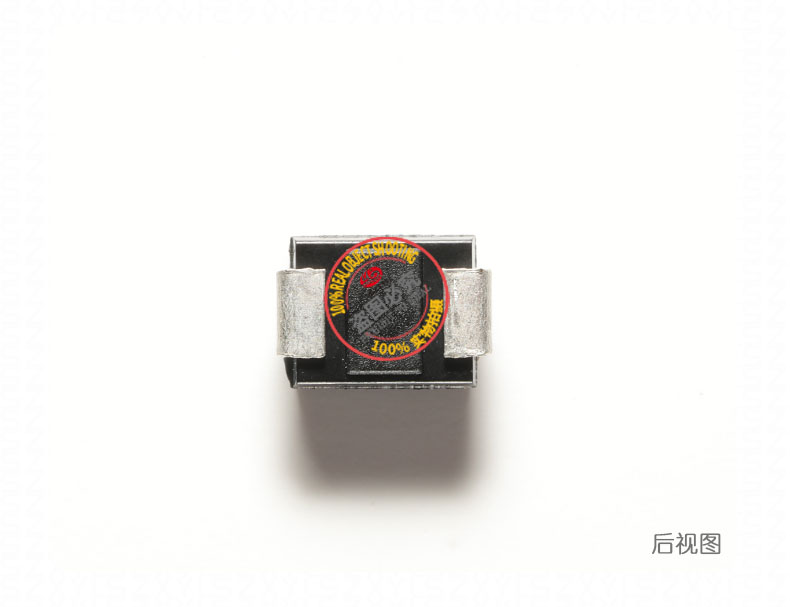

3. 封装与机械特性
   • 封装形式：SMB（DO-214AA）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：4.70mm（长）x 3.94mm（宽）x 2.44mm（高），引脚间距 2.54mm，适合高密度 PCB 布局。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，多数型号支持 RoHS ren证（如东沃电子、扬杰科技），部分厂商可提供 3C ren证。

典型应用领域

1. 电源管理
   • 中小功率开关电源（SMPS）的输出整流，尤其适用于需要高频开关的 LLC 谐振电路。
   • 电动车充电器、工业变频器的高压整流电路，支持快速充电的高频率需求。
   • 手机充电器、笔记本电脑适配器的整流电路，优化体积与效率平衡。
2. 工业与能源
   • 太阳能逆变器的直流侧浪涌吸收，保护电路免受瞬时过电压损害。
   • 电焊机、感应加热设备的高频整流，利用超快恢复特性提升能效。
   • 步进电机驱动系统的续流与保护，减少反向电动势对电路的冲击。
3. 消费电子
   • 智能家电（如空调、洗衣机）的电源模块，支持高效整流与稳定输出。
   • LED 照明驱动电路的整流与保护，确保灯具稳定运行并延长寿命。
   • 无人机、移动设备的电池充电管理，减少充电过程中的能量损耗。
4. 汽车电子
   • 车载充电器、汽车音响系统的整流电路，适应高温、振动等恶劣环境。
   • 汽车电子控制单元（ECU）的电源保护，防止反向电动势损坏电路。
