RS5M 产品概述

RS5M he心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：1000V
   • 平均整流电流（IF (AV)）：5A
   • 正向压降（VF）：典型值 1.3V
   • 反向漏电流（IR）：≤5μA（@1000V，25℃），高温下（如 125℃）可能增至 500μA
   • 正向浪涌电流（IFSM）：150A至 200A
   • 反向恢复时间（trr）：500ns，比普通整流二极管（如 S5M）快 3-5 倍，适合高频开关场景
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 高频性能优化：采用 PIN 结结构与玻璃钝化工艺（GPP），反向恢复电荷（Qrr）显著降低，减少高频开关损耗，适用于 100kHz 以上的 PWM 控制器。
   • 高可靠性：可承受 200A 峰值浪涌电流,符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低导通损耗：正向压降低至 1.1V（晶导微），结合快恢复特性，有效减少能量损耗。

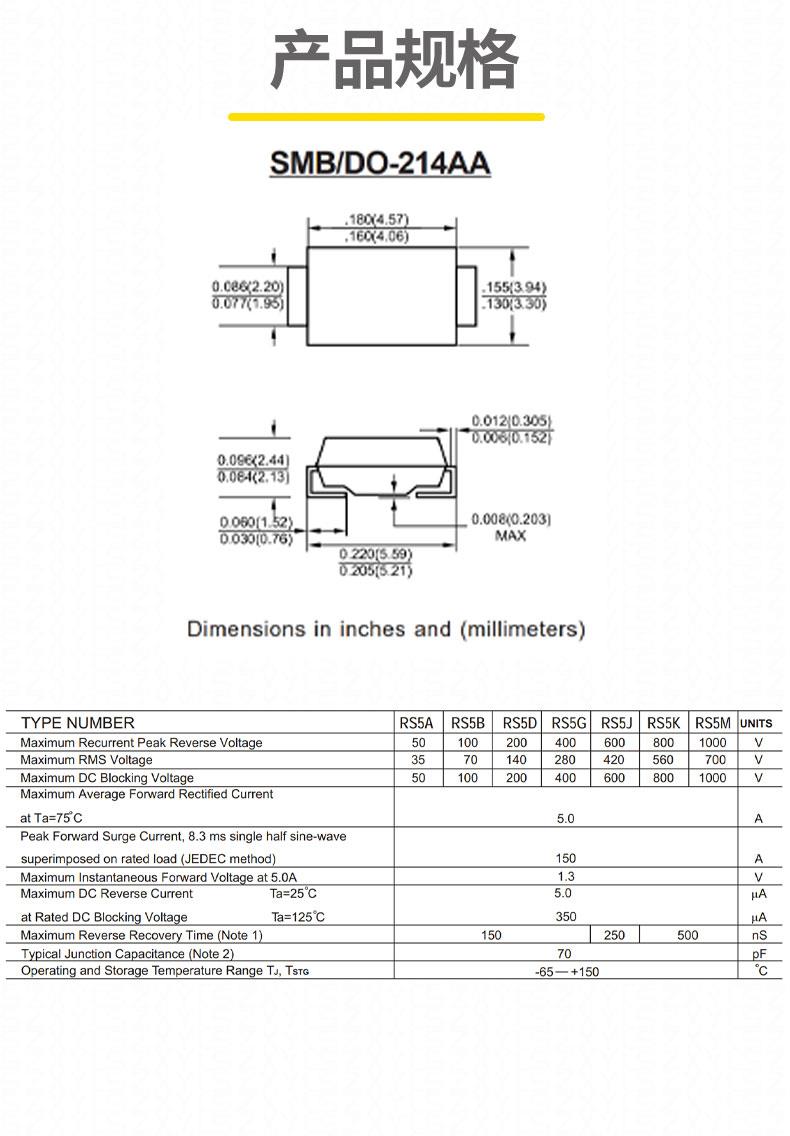

3. 封装与机械特性

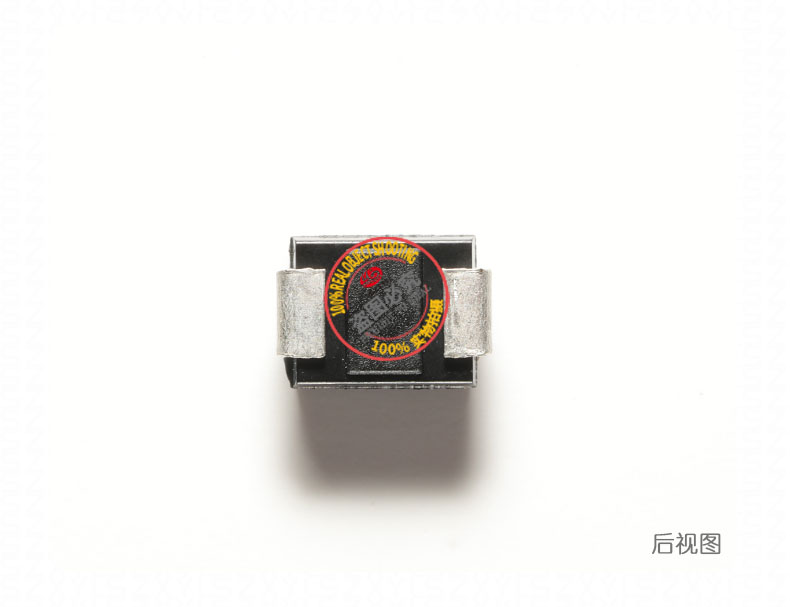

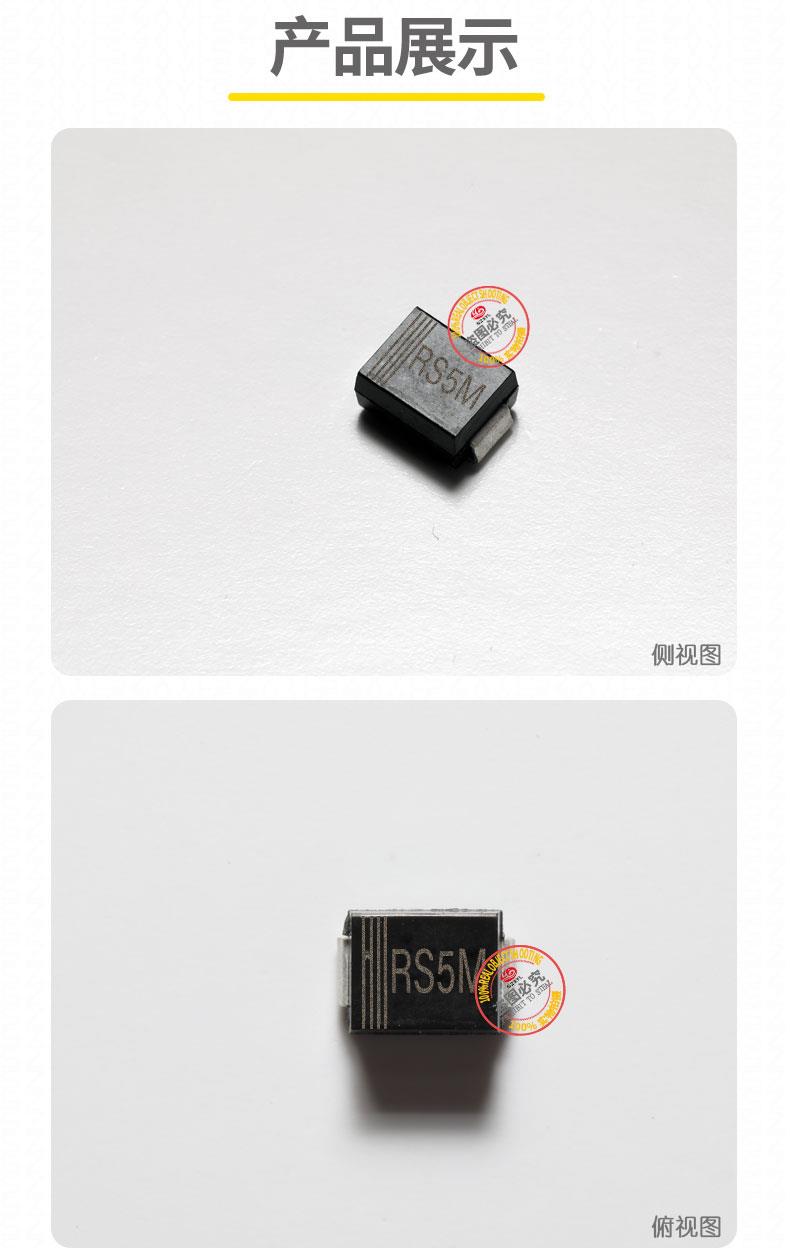

   • 封装形式：SMB（DO-214AA）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：4.70mm（长）x 3.94mm（宽）x 2.44mm（高），引脚间距 2.54mm，适配微型化设备。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准。

典型应用领域

1. 高频电源管理
   • 中小功率开关电源（SMPS）的输出整流，尤其适用于 LLC 谐振电路，可提升开关频率至 150kHz 以上。
   • 电动车充电器、工业变频器的高压整流电路，支持快速充电的高频率需求。
   • 通信基站电源模块的二次侧整流，减少高频纹波干扰。
2. 工业与能源
   • 太阳能逆变器的直流侧浪涌吸收，保护电路免受瞬时过电压损害。
   • 电焊机、感应加热设备的高频整流，利用超快恢复特性提升能效。
   • 步进电机驱动系统的续流与保护，减少反向电动势对电路的冲击。
3. 消费电子
   • 智能家电（如空调、洗衣机）的电源模块，支持高效整流与稳定输出。
   • LED 照明驱动电路的整流与保护，确保灯具稳定运行并延长寿命。
   • 无人机、移动设备的电池充电管理，减少充电过程中的能量损耗。
4. 汽车电子
   • 车载充电器、汽车音响系统的整流电路，适应高温、振动等恶劣环境。
   • 汽车电子控制单元（ECU）的电源保护，防止反向电动势损坏电路。
