ES3J产品概述

ES3Jhe心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：600V
   • 平均整流电流（IF (AV)）：3A
   • 正向压降（VF）：典型值 1.7V（@3A，MDD、Jingdao 参数），部分厂商（如东沃电子）为 1.24V
   • 反向漏电流（IR）：≤5μA（@600V，25℃，晶导微参数），高温下（如 125℃）可能增至 500μA
   • 正向浪涌电流（IFSM）：80A（佑风微参数）至 100A（东沃电子参数）
   • 反向恢复时间（trr）：35ns，比普通整流二极管快 10 倍以上，适合高频开关场景
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 高频性能优化：采用 PIN 结结构与玻璃钝化工艺，反向恢复电荷（Qrr）显著降低，减少高频开关损耗，适用于 200kHz 以上的 PWM 控制器。
   • 高可靠性：可承受 100A 峰值浪涌电流（东沃电子参数），符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低导通损耗：正向压降低至 1.24V（东沃电子），结合超快恢复特性，有效减少能量损耗。

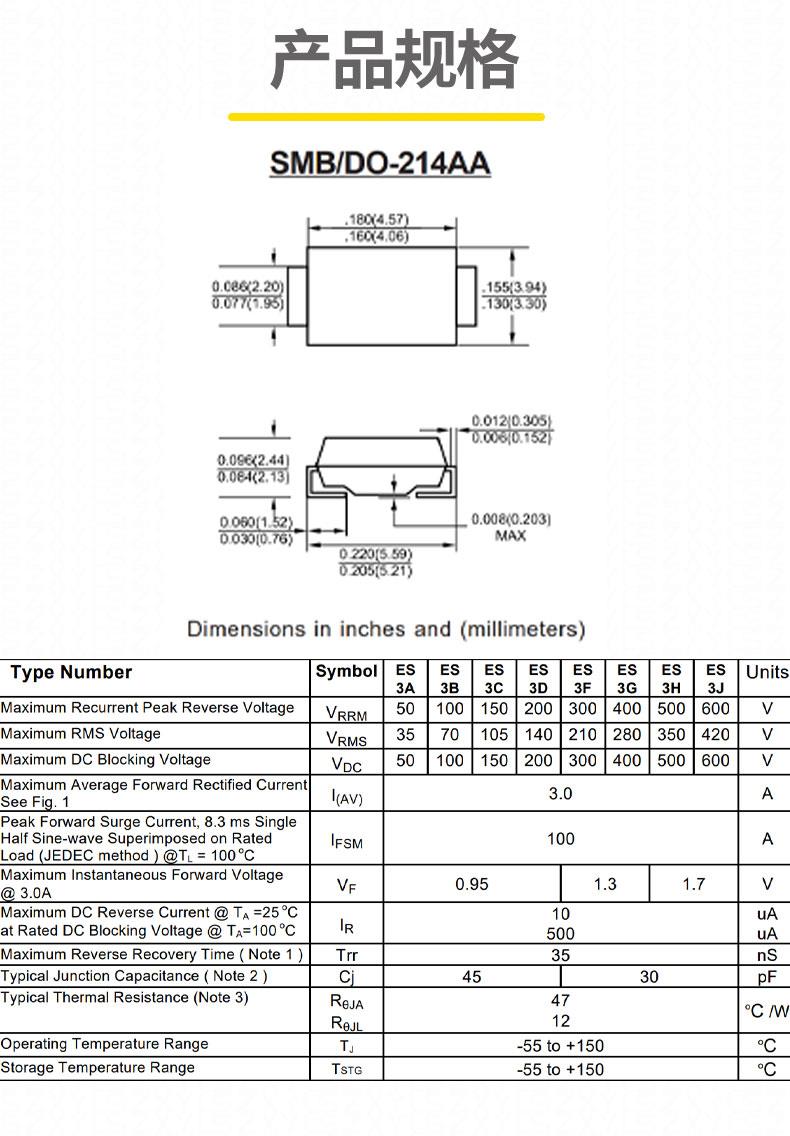

3. 封装与机械特性

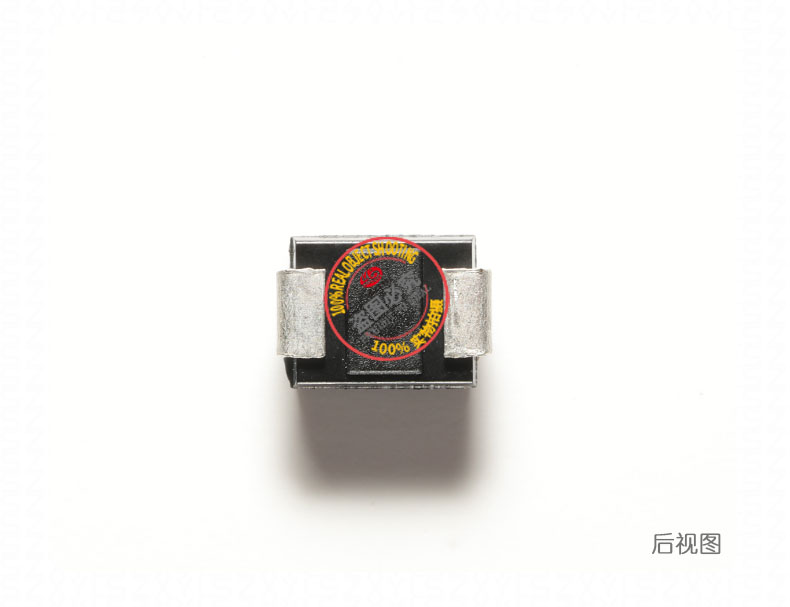

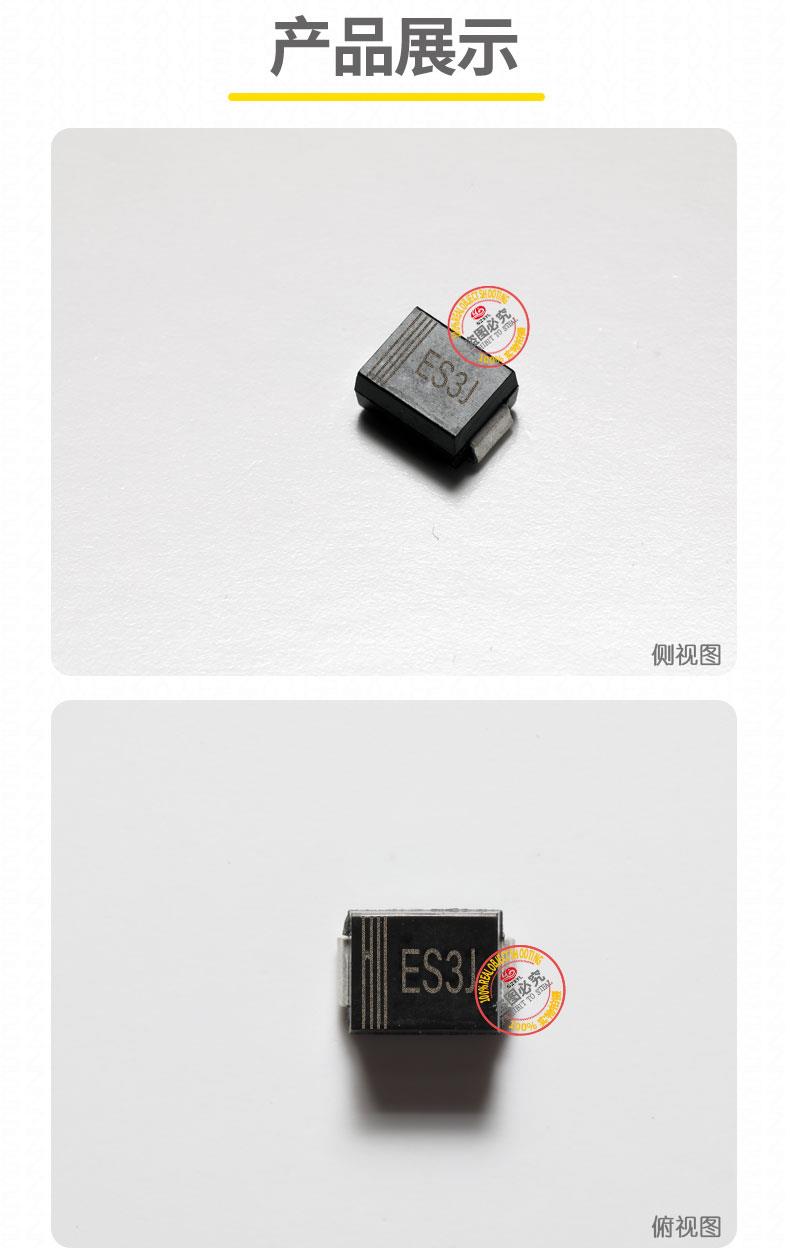

   • 封装形式：SMB（DO-214AA）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：4.38mm（长）x 3.62mm（宽）x 2.29mm（高），引脚间距 2.54mm，适配微型化设备。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，普遍支持 RoHS ren证（如晶导微、东沃电子），部分厂商可提供 AEC-Q101 车规ren证（需定制）。

ES3J典型应用领域

1. 高频电源管理
   • 中小功率开关电源（SMPS）的输出整流，尤其适用于 LLC 谐振电路，可提升开关频率至 150kHz 以上。
   • 电动车充电器、工业变频器的高压整流电路，支持快速充电的高频率需求。
   • 通信基站电源模块的二次侧整流，减少高频纹波干扰。
2. 工业与能源
   • 太阳能逆变器的直流侧浪涌吸收，保护电路免受瞬时过电压损害。
   • 电焊机、感应加热设备的高频整流，利用超快恢复特性提升能效。
   • 步进电机驱动系统的续流与保护，减少反向电动势对电路的冲击。
3. 汽车电子
   • 车载充电器、汽车音响系统的整流电路，适应高温、振动等恶劣环境。
   • 汽车电子控制单元（ECU）的电源保护，防止反向电动势损坏电路。
4. 消费电子
   • 智能家电（如空调、洗衣机）的电源模块，支持高效整流与稳定输出。
   • LED 照明驱动电路的整流与保护，确保灯具稳定运行并延长寿命。
   • 无人机、移动设备的电池充电管理，减少充电过程中的能量损耗。
