SR240产品概述

SR240he心参数与特性

1. 电气性能
   • 反向电压（VRRM）：40V，容差 ?5%，典型值 40V，覆盖范围 38V 至 42V（参考 ON Semiconductor 及 Central Semiconductor 参数）。
   • 正向电流（IF）：2A，支持长期稳定工作，可承受瞬时浪涌电流 60A（8.3ms 半正弦波）。
   • 正向压降（VF）：0.55V（@2A），降低导通损耗，典型值优于普通硅二极管 30% 以上。
   • 反向漏电流（IR）：≤0.5μA（@25℃，40V），高温下（如 125℃）可能增至 10μA，确保低功耗运行。
   • 反向恢复时间（trr）：<10ns，适合高频（>100kHz）应用。
   • 工作温度范围：-65℃至 %2B 150℃，适应极端环境。
2. 技术优势
   • 高效整流：肖特基势垒结构显著降低正向压降，提升电源转换效率，尤其适用于低压大电流场景（如 5V/12V 输出）。
   • 快速开关：反向恢复时间极短，可减少高频电路中的开关损耗，支持更高频率的功率转换。
   • 高可靠性：通过 UL 94V-0 阻燃ren证，可承受 260℃焊接温度（持续 10 秒），符合 RoHS 环保标准。
   • 宽温域适应性：-65℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。

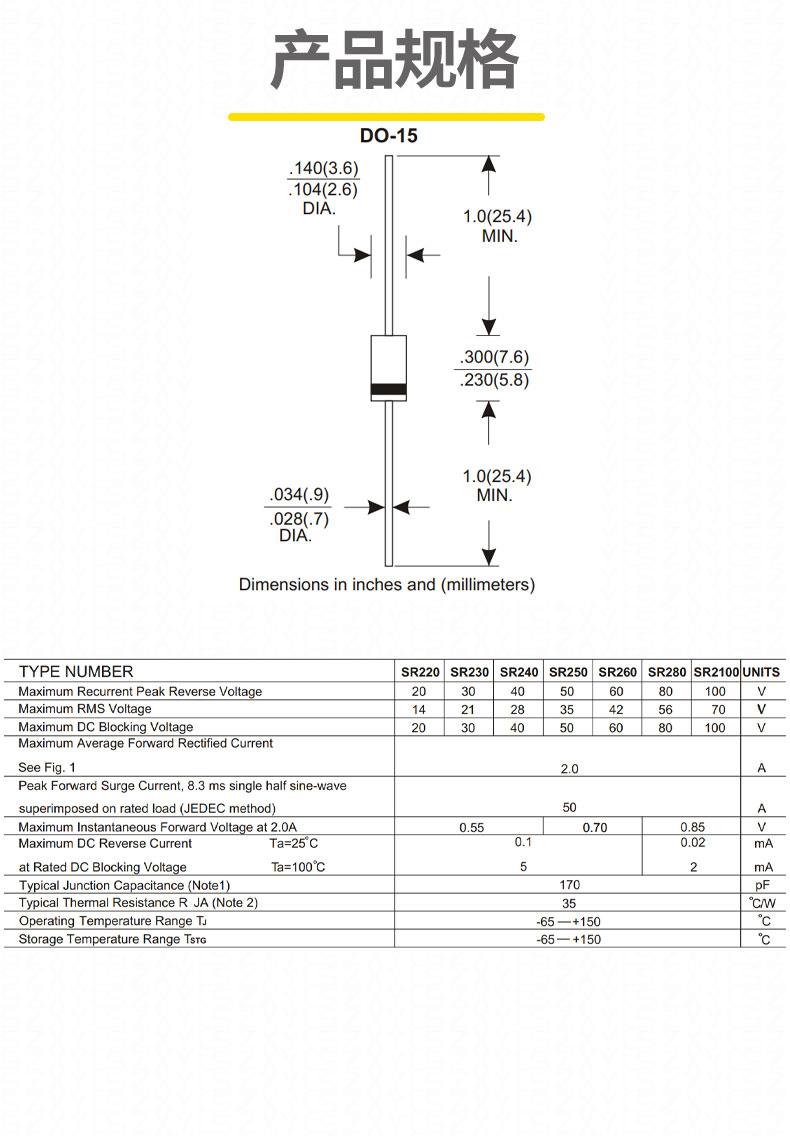

3. 封装与机械特性
   • 封装形式：DO-15（DO-204AC）通孔封装，引脚数 2，阴极通过色环标识。
   • 尺寸：Φ3.60mm（直径）?7.60mm（长度），引脚间距 7.62mm，适配传统 PCB 布局。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，普遍支持 RoHS ren证（如 MDD、Central Semiconductor），部分厂商可提供 AEC-Q101 车规ren证（需定制）。

典型应用领域

1. 开关电源（SMPS）
   • 输出整流电路：利用低正向压降提升效率，降低散热需求。
   • 续流二极管：保护电感负载（如变压器）免受反向电动势损坏。
2. 汽车电子
   • 车载充电器（OBC）：支持高频整流，适应汽车电源的宽电压输入（9-16V）。
   • 发动机控制单元（ECU）：提供低功耗的电压箝位与保护。
3. 工业设备
   • 变频器与逆变器：高频整流模块，减少谐波干扰。
   • 电焊机：大电流续流保护，提升焊接稳定性。
4. 消费电子
   • 手机快充适配器：高效整流支持高功率输出（如 20W 以上）。
   • 笔记本电脑电源：低功耗设计延长电池续航。
