MBRF2060CT产品概述

MBRF2060CThe心参数与特性

1. 电气性能
   • 反向电压（VRRM）：60V，容差 ?5%，覆盖中小功率直流应用需求。
   • 通态电流（IF (AV)）：20A
   • 正向压降（VF）：≤0.75V
   • 反向漏电流（IR）：≤200μA
   • 反向恢复时间（trr）：≤5ns（ASEMI 型号），支持高频（>1MHz）开关切换，减少开关损耗。
   • 工作温度范围：-65℃至 %2B 150℃（TJ），存储温度 - 65℃至 %2B 175℃，适应工业级环境。
2. 技术优势
   • 高频特性：超短反向恢复时间（5ns）与低结电容，适用于高频开关电源（如 LLC 谐振拓扑），提升系统效率。
   • 低功耗设计：正向压降 0.75V（典型值），较传统 PN 结二极管降低约 0.3V，减少发热并提升能效。
   • 浪涌耐受能力：可承受 150-220A 瞬时浪涌电流，满足电机启动、雷击等冲击负载场景需求。
   • 散热优化：ITO-220AB 封装热阻低至 3.5-4.5K/W，配合散热片可有效降低温升。

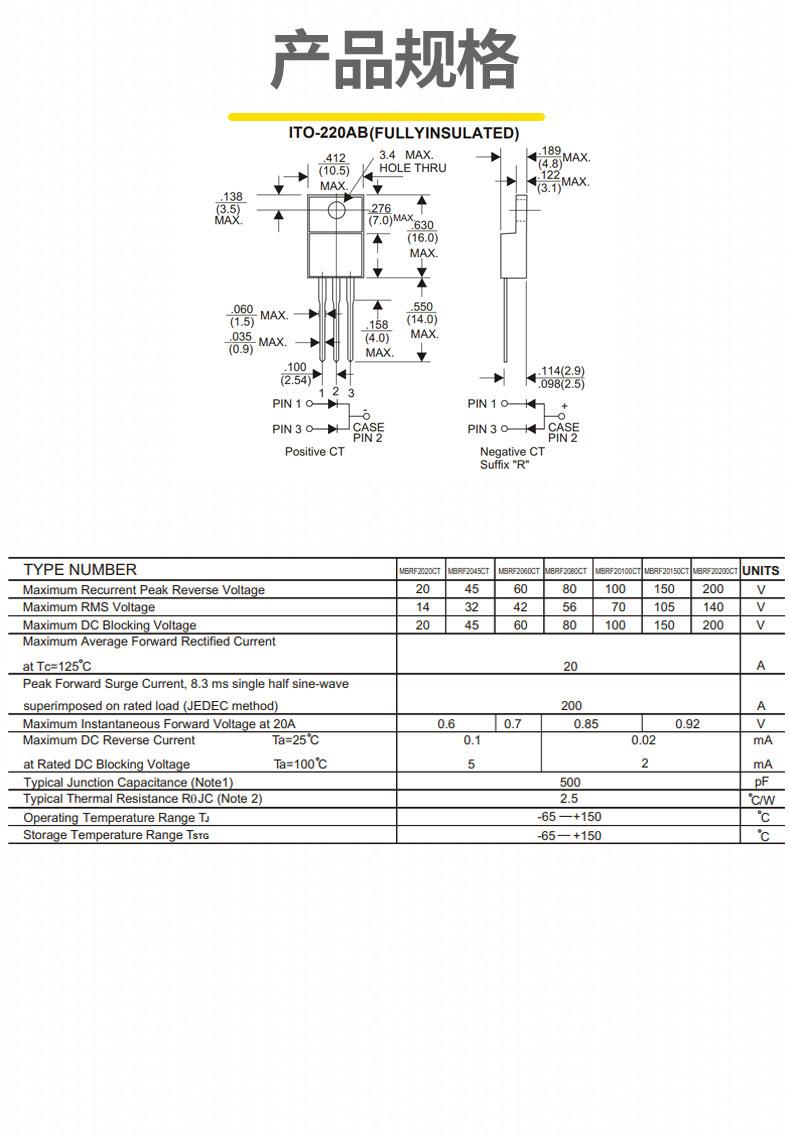

3. 封装与机械特性

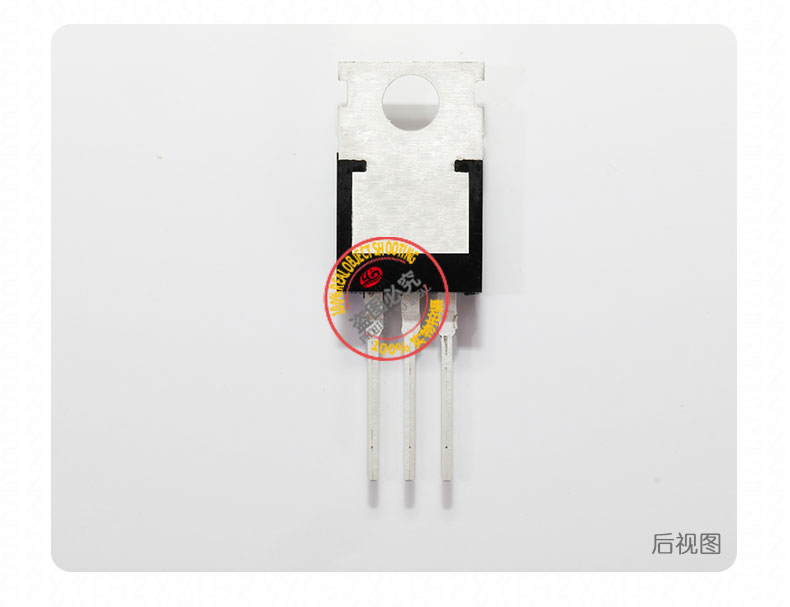

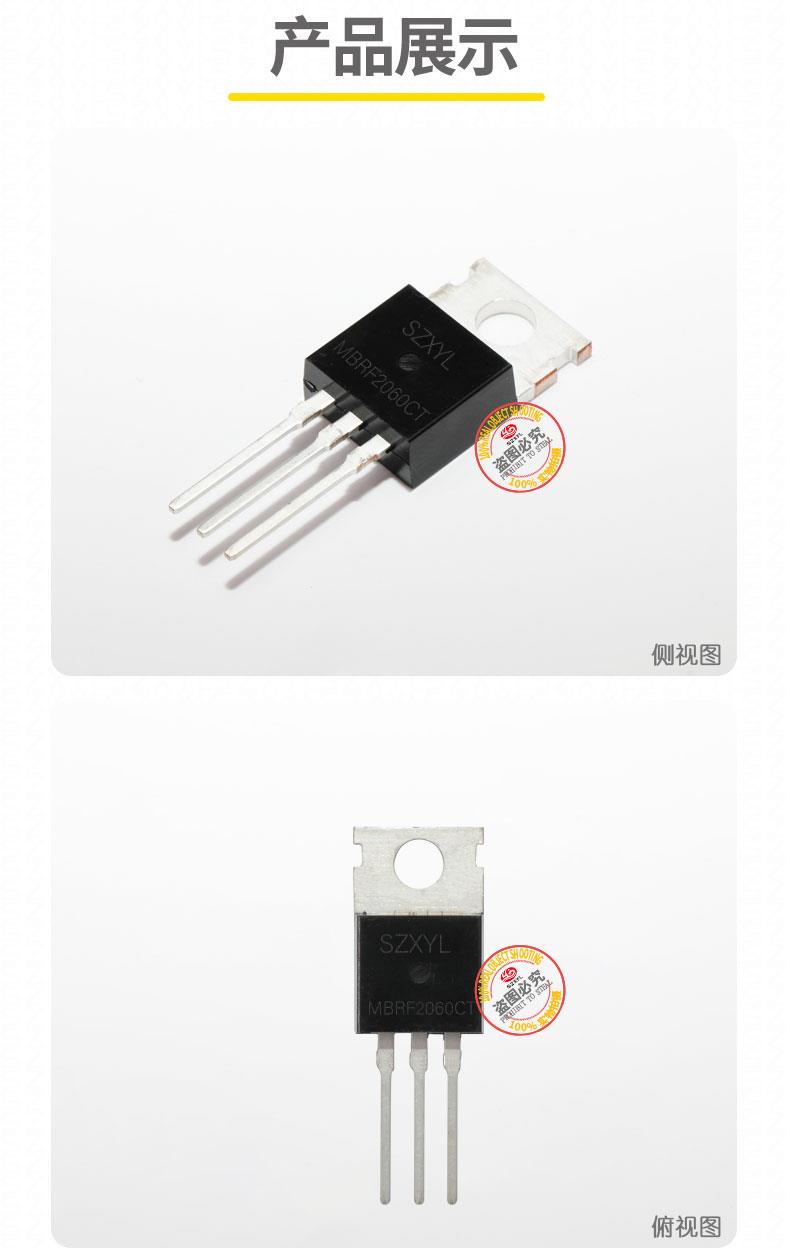

   • 封装形式：ITO-220AB 通孔封装，引脚数 3，内部集成共阴极双二极管，引脚定义为 A（阳极）、K1/K2（阴极），阳极通过散热片与封装外壳连接。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准，普遍支持 RoHS ren证

典型应用领域

1. 开关电源
   • AC/DC 转换器：高效整流市电输入，支持宽电压范围（90-264VAC），适用于服务器电源、工业电源。
   • DC/DC 转换器：高频同步整流模块，提升输出效率（如 LLC 谐振转换器效率可达 96% 以上）。
2. 新能源与储能
   • 太阳能逆变器：光伏板输出整流，适配 12V/24V 系统，支持 MPPT（zui大功率点跟踪）。
   • 储能系统：电池组的反向电流保护与电压均衡，确保系统可靠性。
3. 充电设备
   • 电动车充电桩：高效整流与功率因数校正，适配国标 / 欧标充电协议，支持 60V 电池系统。
   • 消费电子充电器：手机快充、笔记本电源的次级整流，降低发热并缩小体积。
4. 电机驱动与控制
   • 直流电机驱动：续流二极管减少反电动势干扰，支持 PWM 调速（频率 > 20kHz）。
   • 工业自动化：伺服电机控制器的低损耗续流设计，适配高频切换需求。
5. 智能设备
   • 无人机：电源管理模块的高效整流与反向保护。
   • AI 智能设备：低功耗电源电路的高频开关应用。
