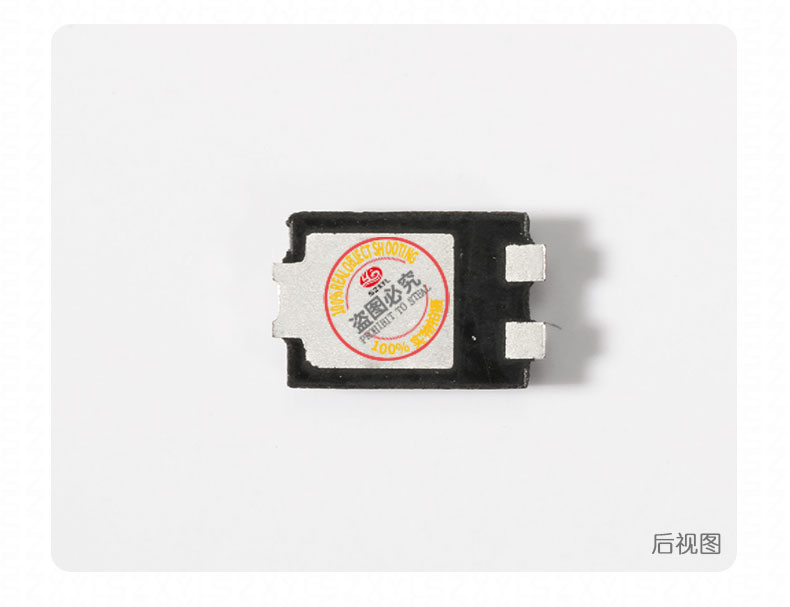

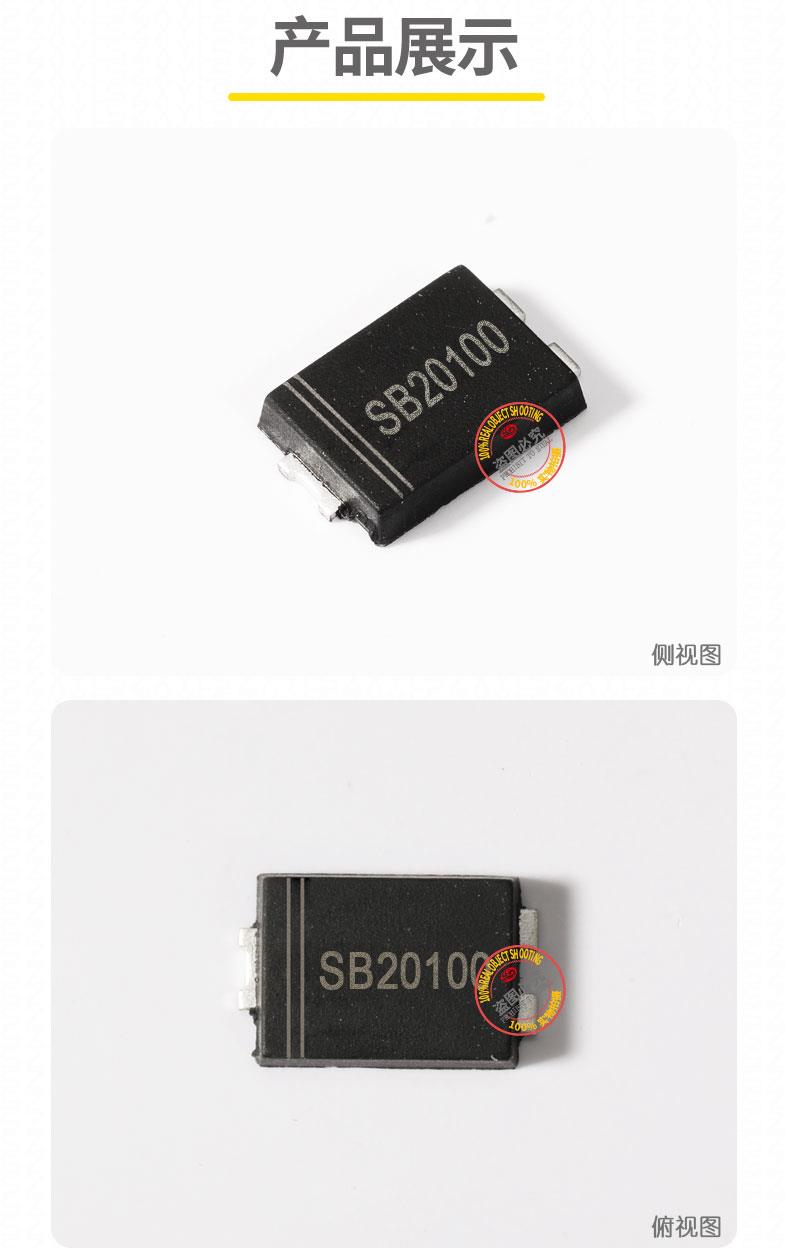

SB20100 TO-277 产品描述

SB20100产品概述

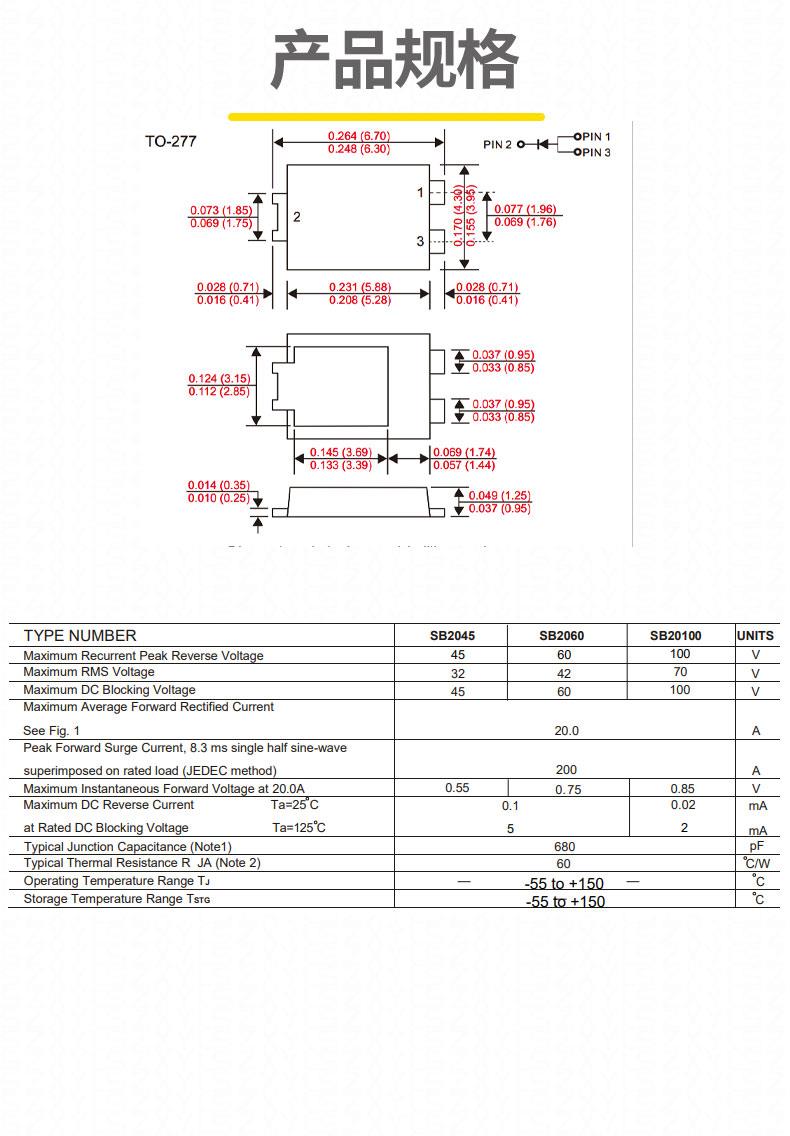

SB20100he心参数与特性

1. 电气性能
   • 反向峰值电压（VRRM）：100V
   • 正向平均电流（IF (AV)）：20A
   • 正向压降（VF）：典型值 0.55V@10A
   • 反向漏电流（IR）：≤12μA@100V，高温下漏电流控制优异（如 125℃时≤5mA），确保系统稳定性。
   • 反向恢复时间（Trr）：<5ns，支持高频开关（如 500kHz），降低开关损耗，提升能效。
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 低功耗设计：正向压降比传统 PN 结二极管低 30% 以上，显著降低导通损耗。
   • 高频特性：反向恢复时间极短，适合高频开关电源、逆变器等场景，减少电磁干扰（EMI）。
   • 高浪涌电流能力：峰值正向浪涌电流（IFSM）达 200A（江苏固得沃克 SB20100），可承受短时大电流冲击，如电源启动瞬间的浪涌。
   • 散热优化：TO-277 封装热阻低至 2.1℃/W（TJ 至 TA，），配合散热片可有效降低温升，支持持续大电流输出。

典型应用领域

1. 开关电源
   • 输出整流：为 AC/DC 电源模块提供高效整流，降低功耗，提升转换效率。例如，在 12V 输入、5V 输出的开关电源中，其正向压降比普通二极管低 0.3V，效率提升约 3%。
   • 同步整流：与 MOSFET 配合实现同步整流，进一步降低损耗，适合服务器电源、通信电源等场景。
2. 汽车电子
   • 车载充电器：将汽车 12V 电池电压转换为高压输出，为电动汽车电池充电，支持 - 40℃低温启动（需选择工业级型号）。
   • 电机驱动：为直流电机提供续流二极管，保护电路免受反向电动势损坏，提升系统可靠性。例如，在汽车雨刮器电机驱动电路中，可抑制高达 100V 的反向电压尖峰。
3. 消费电子
   • USB 快充：为快充协议芯片提供高效整流，支持大电流输出（如 20A），满足 PD3.1 等快充标准。例如，在 20V/5A 的 USB-C 充电器中，其低正向压降可减少 1W 以上的功耗。
   • 无线充电：为接收端线圈提供整流，支持高频（如 100kHz）无线能量传输，提升充电效率。
4. 工业控制
   • 变频器：为 IGBT 模块提供反并联续流二极管，支持高频开关，降低谐波干扰。例如，在三相变频器中，其快速开关特性可将开关频率提升至 20kHz 以上。
   • PLC（可编程逻辑控制器）：为输入输出模块提供稳定电源，支持恶劣工业环境下的可靠运行。
5. 新能源与储能
   • 太阳能逆变器：将光伏板输出的直流电转换为交流电，支持高频开关，提升能量转换效率。例如，在 100kHz 开关频率下，其反向恢复损耗比普通二极管降低 70% 以上。
   • 储能系统：为锂电池管理系统（BMS）提供过压保护，确保电池组的安全运行。
