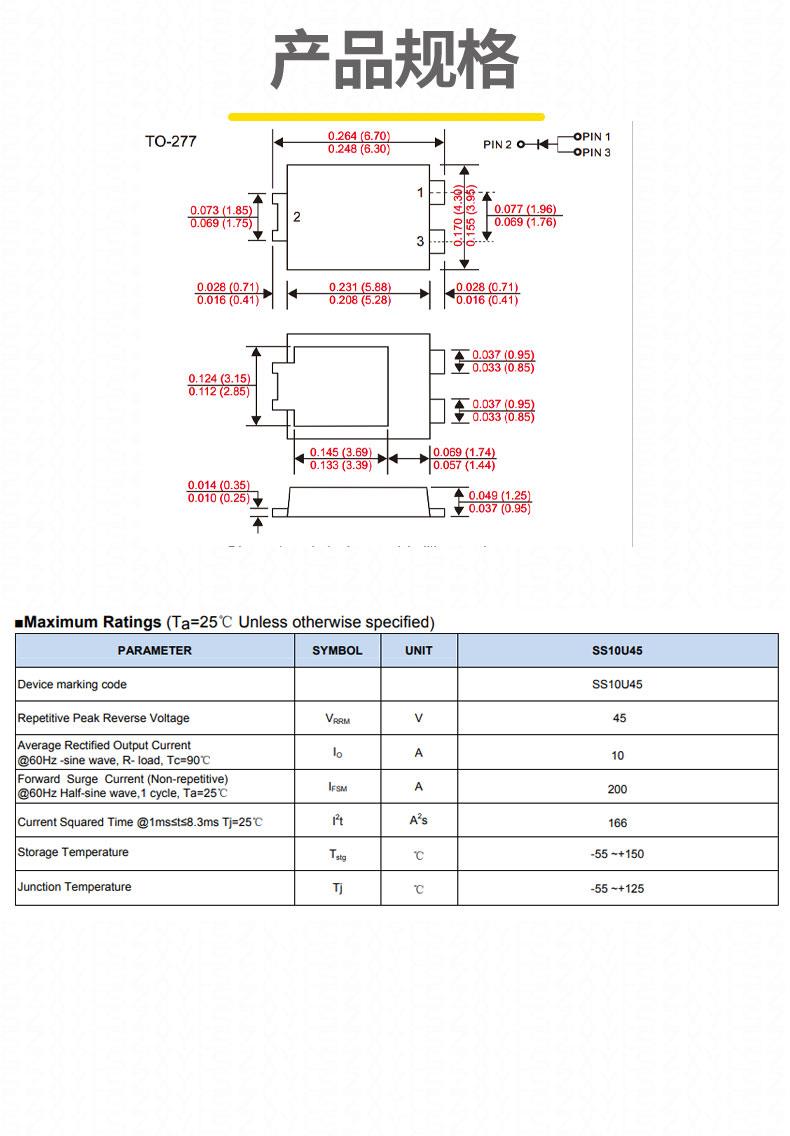

SB10U45 TO-277 产品描述

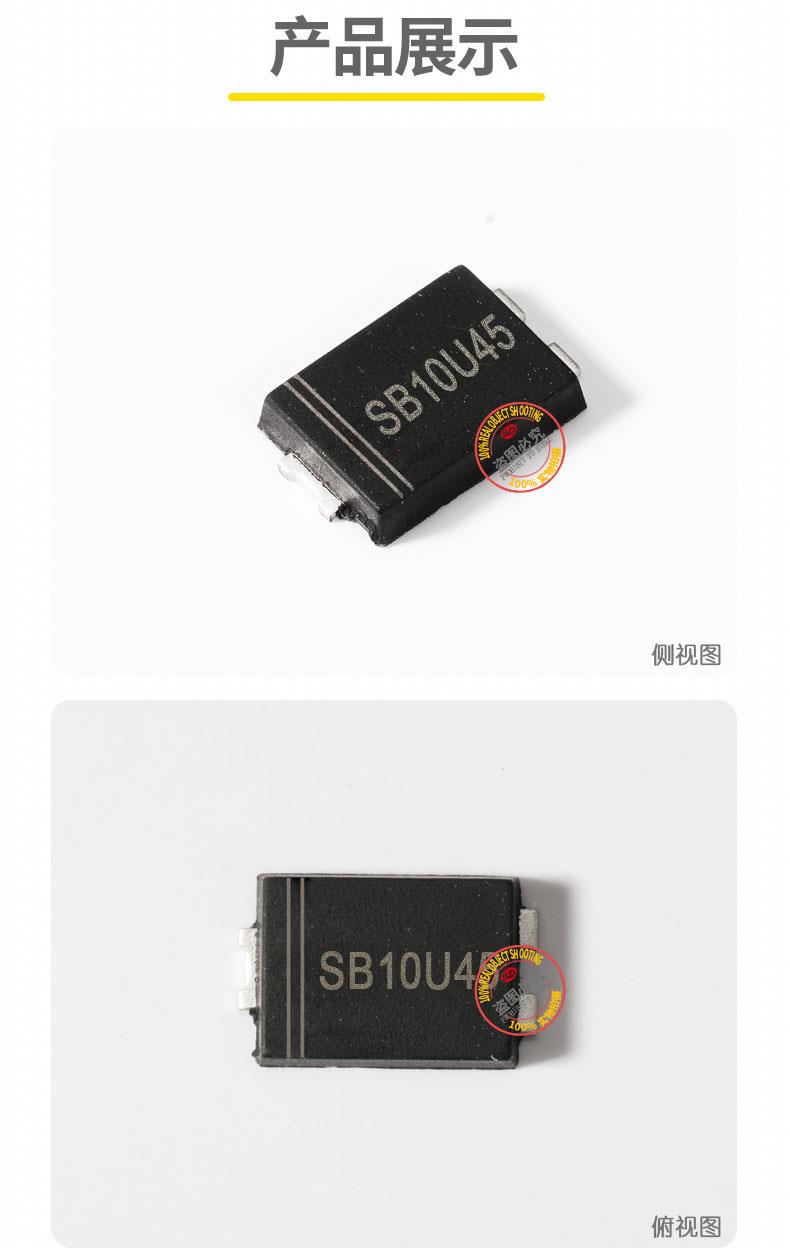

SB10U45产品概述

SB10U45he心参数与特性

1. 电气性能
   • 反向峰值电压（VRRM）：45V，支持 12V/24V 汽车电源、消费电子适配器等低压场景。
   • 正向平均电流（IF (AV)）：10A
   • 正向压降（VF）：典型值 0.43V@10A
   • 反向漏电流（IR）：≤150μA@45V
   • 反向恢复时间（Trr）：<5ns，支持高频开关（如 500kHz），降低开关损耗，提升能效。
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 超低功耗设计：正向压降比传统 PN 结二极管低 40% 以上，显著降低导通损耗。
   • 高频特性：反向恢复时间极短，适合高频开关电源、逆变器等场景，减少电磁干扰（EMI）。
   • 高浪涌电流能力：峰值正向浪涌电流达 150A，可承受短时大电流冲击，如电源启动瞬间的浪涌。

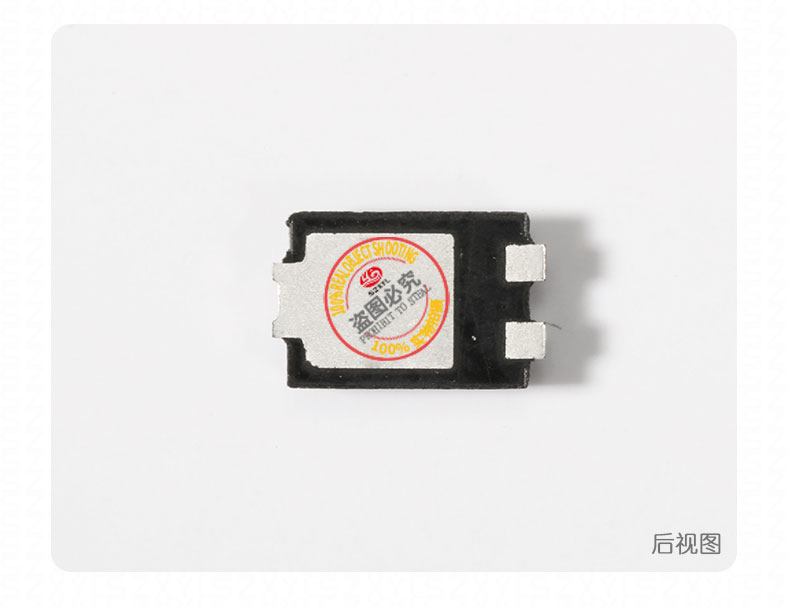

   • 散热优化：TO-277 封装采用散热片外露设计，散热效果比传统封装提升 30% 以上，配合散热片可有效降低温升，支持持续大电流输出。

典型应用领域

1. 消费电子
   • 移动电源与充电器：为手机、平板电脑等设备提供高效整流，支持快充协议（如 QC3.0），降低充电损耗。
   • 无线充电：为接收端线圈提供整流，支持高频（如 100kHz）无线能量传输，提升充电效率。
2. 汽车电子
   • 车载充电器：将汽车电池电压转换为高压输出，支持 - 40℃低温启动，满足车载电子设备供电需求。
   • LED 照明：为汽车 LED 大灯提供续流二极管，保护电路免受反向电动势损坏，提升系统可靠性。
3. 新能源与储能
   • 太阳能充电系统：为光伏板输出的直流电提供整流，支持高频开关，提升能量转换效率。
   • 储能系统：为锂电池管理系统（BMS）提供过压保护，确保电池组的安全运行。
4. 工业控制
   • 低压电源模块：为 PLC、传感器等设备提供高效整流，支持 24V 系统，降低功耗。
   • 电机驱动：为直流电机提供续流二极管，抑制反向电压尖峰，保护电路元件。
