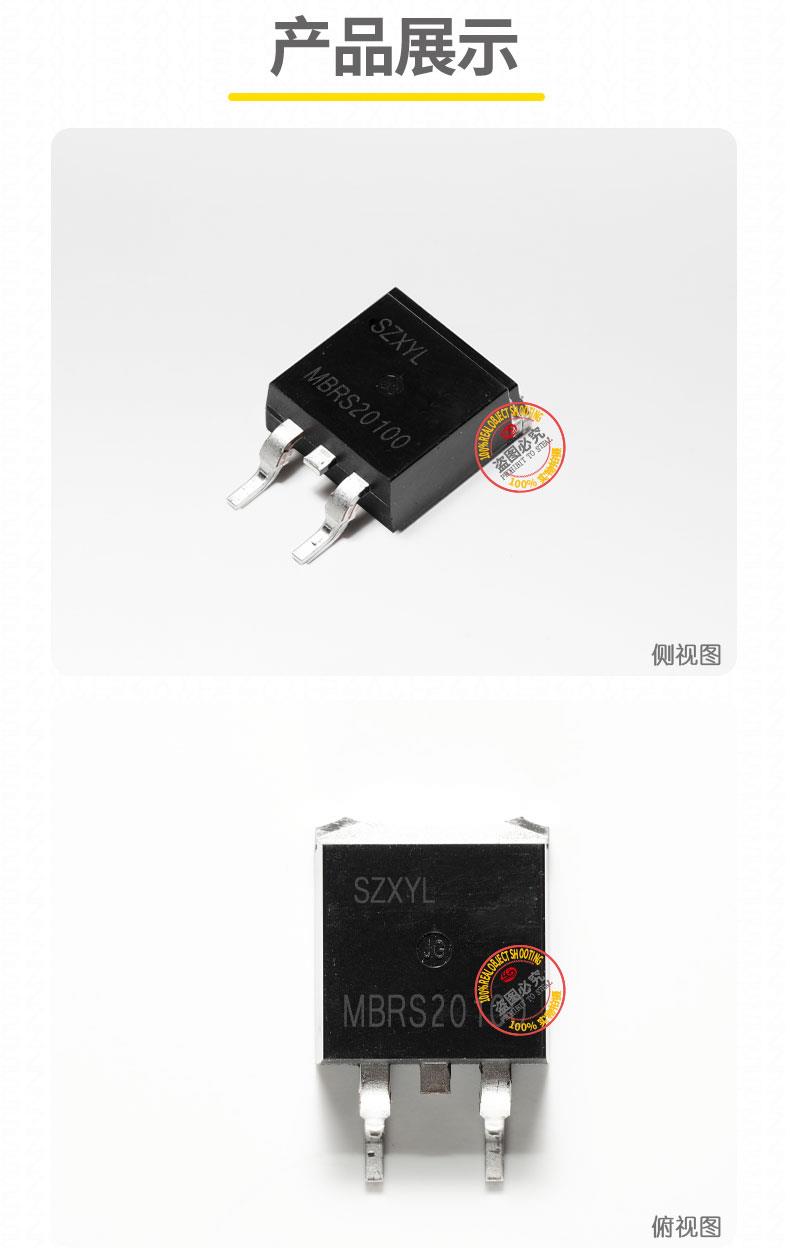

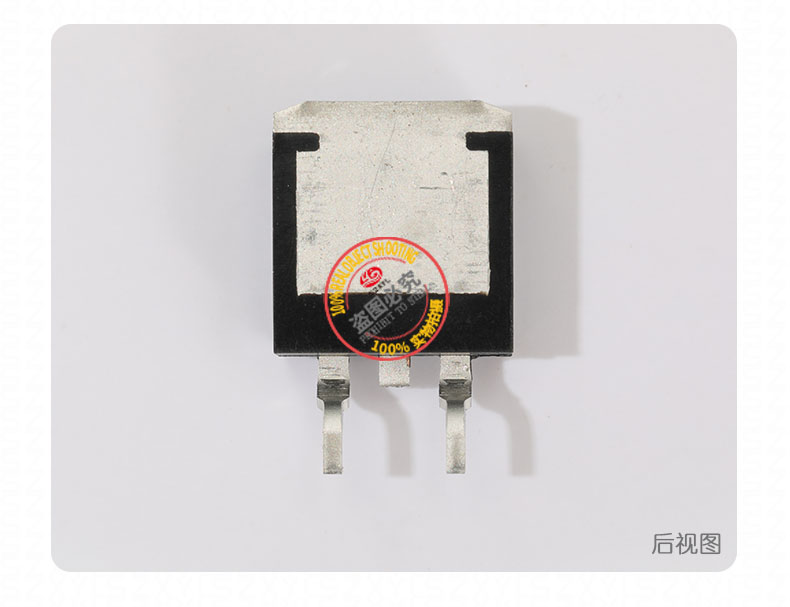

MBRS20100 TO-263 产品描述

MBRS20100产品概述

MBRS20100he心参数与特性

1. 电气性能
   • 反向峰值电压（VRRM）：100V，支持消费电子
   • 正向平均电流（IF (AV)）：20A
   • 正向压降（VF）：典型值 0.8V@20A
   • 反向漏电流（IR）：≤0.05mA@100V
   • 反向恢复时间（Trr）：<5ns
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 低功耗设计：正向压降比传统 PN 结二极管低 20% 以上，显著降低导通损耗。例如，在 20A 电流下，ASEMI 型号的功耗仅为 16W（0.8V?20A），而普通二极管可能高达 24W 以上。
   • 高频特性：反向恢复时间极短，适合高频开关电源、逆变器等场景，减少电磁干扰（EMI）。例如，在 500kHz 开关频率下，其开关损耗比普通快恢复二极管降低 50% 以上。
   • 高浪涌电流能力：峰值正向浪涌电流（IFSM）达 150-200A

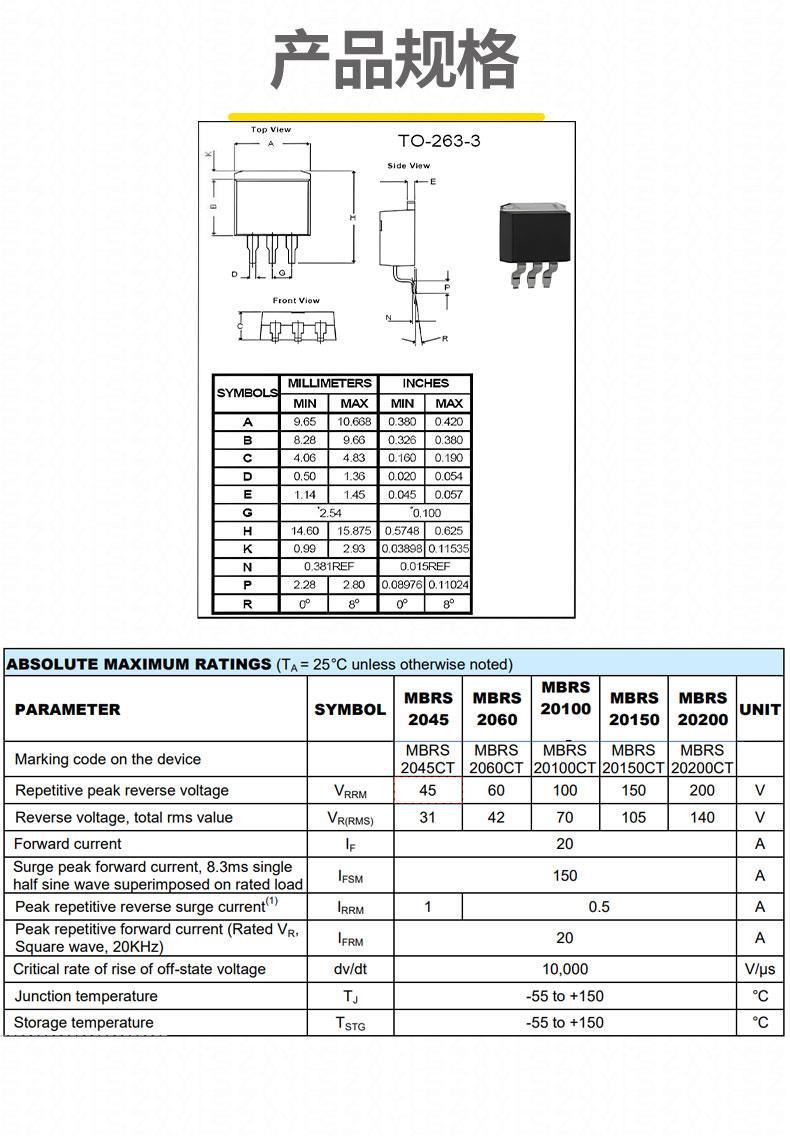

   • 散热优化：TO-263 封装热阻低至 2℃/W，配合散热片可有效降低温升，支持持续大电流输出。

典型应用领域

1. 消费电子
   • 高压适配器：为笔记本电脑、显示器等设备提供高效整流，支持 200V 输入，满足国际电压标准。
   • 无线充电：为接收端线圈提供整流，支持高频（如 100kHz）无线能量传输，提升充电效率。
2. 工业电源
   • 中低压输出整流：为 AC/DC 电源模块提供高效整流，降低功耗，提升转换效率。
   • 变频器续流：为 IGBT 模块提供反并联续流二极管，支持高频开关，降低谐波干扰。
3. 汽车电子
   • 车载充电器：将汽车电池电压转换为高压输出，支持 - 40℃低温启动，满足电动汽车快充需求。
   • 电机驱动：为直流电机提供续流二极管，保护电路免受反向电动势损坏，提升系统可靠性。
4. 新能源与储能
   • 太阳能逆变器：将光伏板输出的直流电转换为交流电，支持高频开关，提升能量转换效率。
   • 储能系统：为锂电池管理系统（BMS）提供过压保护，确保电池组的安全运行。
