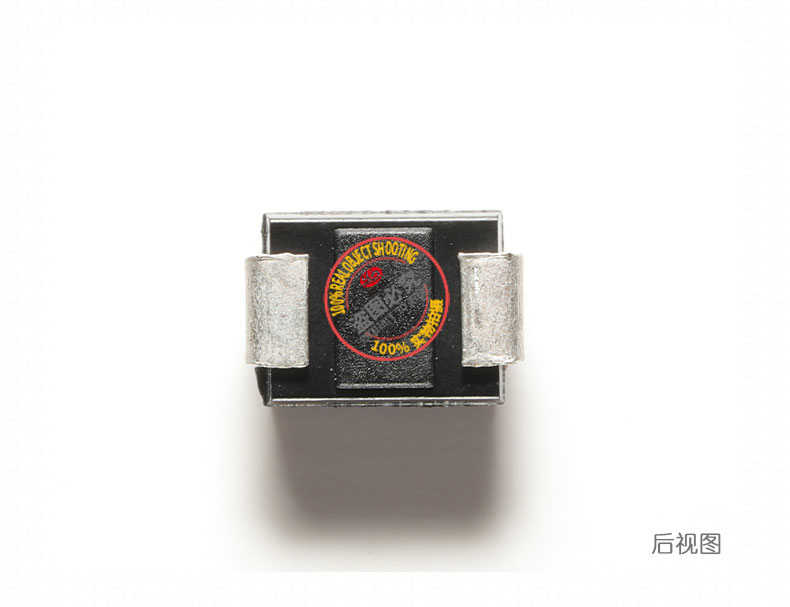

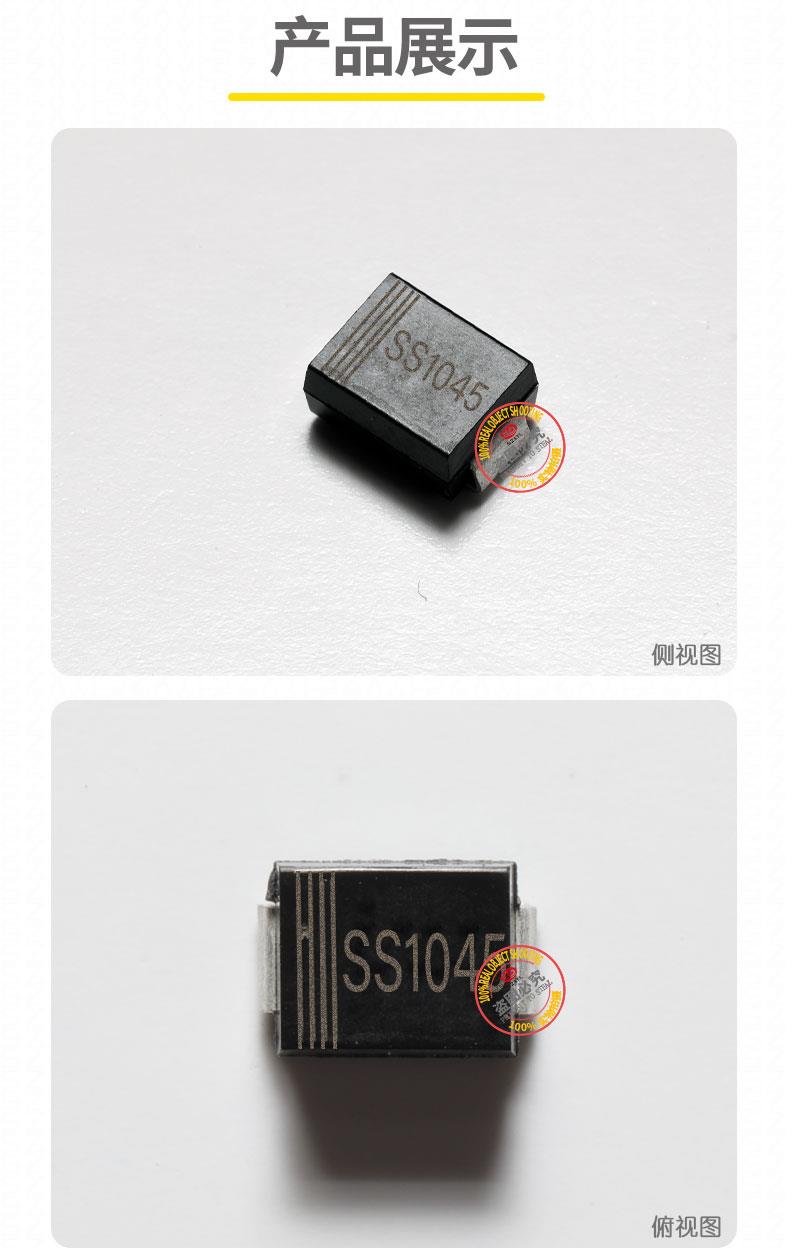

供应SS1045 SMB 肖特基二极管

型号/规格:

SS1045

品牌/商标:

SZXYL

封装形式:

SMB

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

整流电流:

10

反向电压:

45

产品信息


SS1045he心功能与特性

  1. 高效整流性能
    • 超低正向压降:典型值为0.55V显著低于传统硅整流二极管,可降低导通损耗,提升系统效率。例如,在 12V 输入的开关电源中,相比普通硅二极管,SS1045 可减少约 40% 的功耗
    • 快速开关特性:多数载流子传导机制使其反向恢复时间趋近于零(典型值10ns),适用于高频开关电路,开关频率可达 1MHz 以上
    • 高浪涌电流能力:可承受120A 至 175A的非重复正向浪涌电流,有效应对电源启动或负载突变时的瞬时冲击
  2. 可靠保护机制
    • 热过载保护:采用高温焊接工艺,结合低结温设计(zui高 150℃),确保在极端环境下稳定工作。当结温超过 150℃时,器件自动进入热关断状态。
    • 反向漏电流控制:在 45V 反向电压下,漏电流典型值为0.1mA1mA,远低于同类产品,减少待机功耗。
    • 阻燃封装:符合 UL 94V-0 阻燃等级,塑料外壳可抵御明火,适用于安全要求较高的场景。
  3. 宽工作范围与稳定性
    • 宽输入电压:支持45V 反向重复峰值电压,覆盖多种电源环境
    • 宽温度范围:工作温度范围为 **-55℃至 %2B 150℃**,存储温度范围为 **-65℃至 %2B 150℃**,适应恶劣工业环境和极端气候。
    • 低纹波特性:配合低 ESR 电容使用时,可有效抑制输出纹波,满足精密设备供电需求
  4. 紧凑封装与易安装性

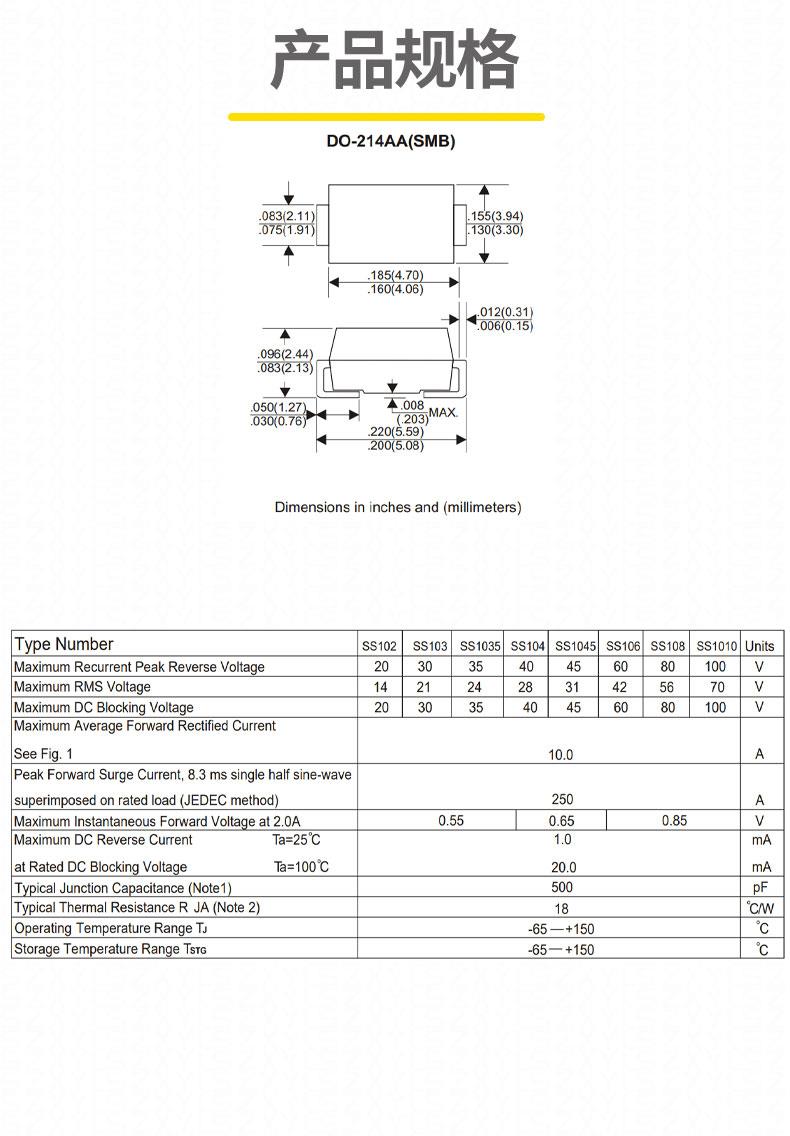

    • SMB(DO-214AA)封装:尺寸为7.11 x 6.22mm(高度 2.61mm),引脚间距 2.54mm,适合高密度 PCB 布局。引脚配置为:Pin1(阳极)、Pin2(阴极),金属散热片与阴极引脚相连,增强散热效率。
    • 表面贴装设计:兼容自动化回流焊工艺,降低组装成本,提升生产效率。

技术参数

  • 反向重复峰值电压(VRRM):45V
  • 平均整流正向电流(IF (AV)):10A(TA=75℃)
  • 正向浪涌电流(IFSM):120A至 175A
  • 正向压降(VF):0.55V至 0.84V
  • 反向漏电流(IR):0.1mA(45V 时)至 1mA
  • 反向恢复时间(trr):10ns(典型值)
  • 结电容(CJ):400pF(1MHz 测试)
  • 热阻(RθJA):60℃/W(FR-4 PCB 安装)

典型应用

  • 电源适配器:AC/DC 转换器的次级整流,提升能效(如 12V/10A 适配器效率可达 92% 以上)。
  • 汽车电子:车载充电器、启动电机续流保护(部分型号符合 AEC-Q101 标准)
  • 工业设备:变频器、伺服驱动器的高频整流电路,降低散热需求(如某品牌变频器采用 SS1045 实现 50kHz 高频整流)
  • 消费电子:笔记本电脑电源、LED 照明驱动的低损耗整流(如某品牌 LED 驱动电源使用 SS1045 降低发热)。
  • 储能系统:电池组充放电管理的反向阻断与能量回收。
