BD139 he心特性

1. 高可靠性电气性能
   采用外延平面工艺制造，集电极 - 发射极电压（VCEO）高达 80V，可承受 1.5A 连续集电极电流（Ic），功率耗散能力 1.25W（25?C 环境温度）。其结温范围为 - 55?C 至 %2B 150?C，适用于汽车电子、工业控制等严苛环境。
2. 精准的电流控制能力
   直流电流增益（hFE）范围 40-160（@150mA Ic），典型值达 40，确保信号放大的线性度。集电极 - 发射极饱和电压（VCE (sat)）仅 500mV（@500mA），有效降低导通损耗，提升能源效率。
3. 优化的热管理设计
   TO-126 封装通过金属底座直接连接集电极引脚，提供低至 25?C/W 的结到环境热阻。建议在连续高负载应用中搭配散热片，确保结温不超过 150?C。

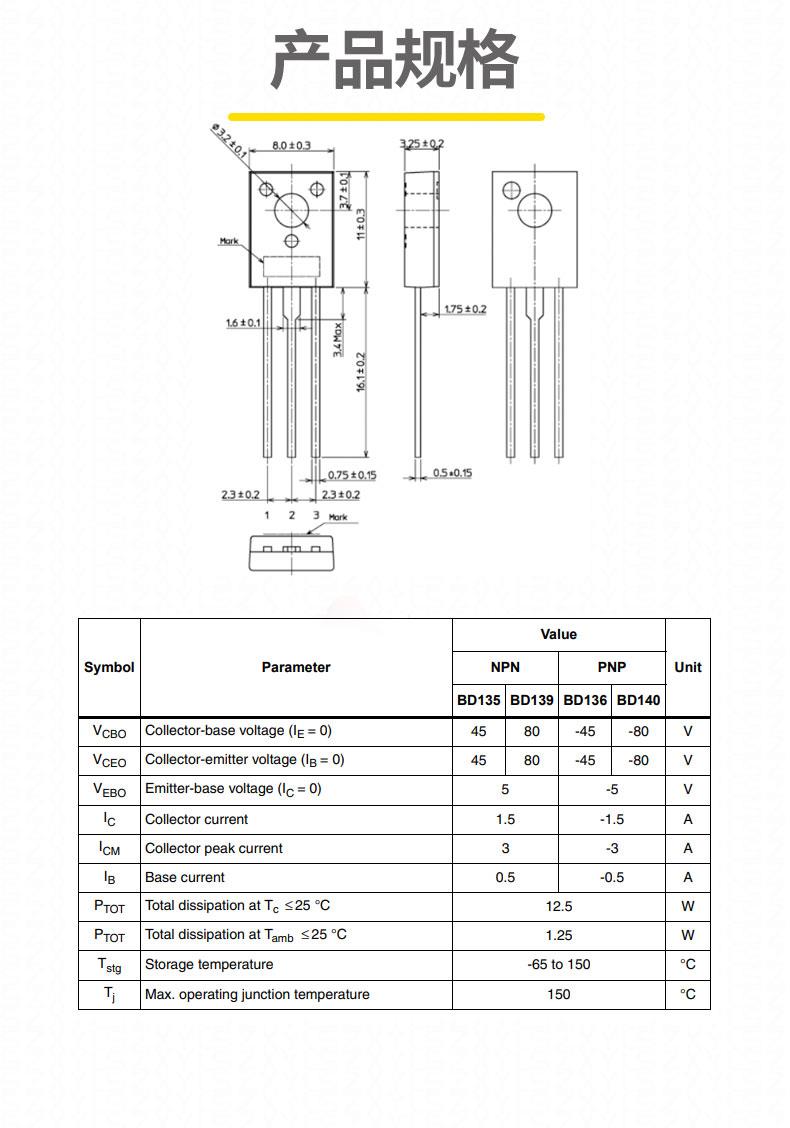

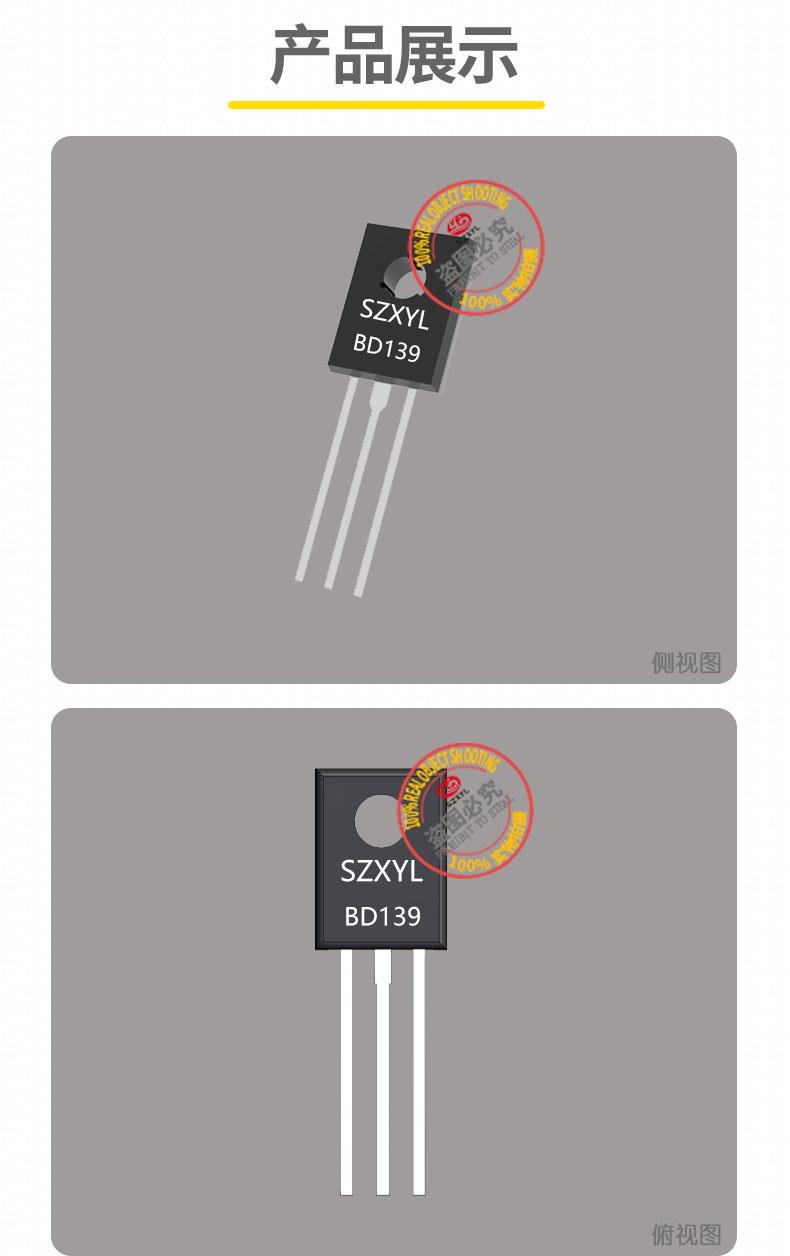

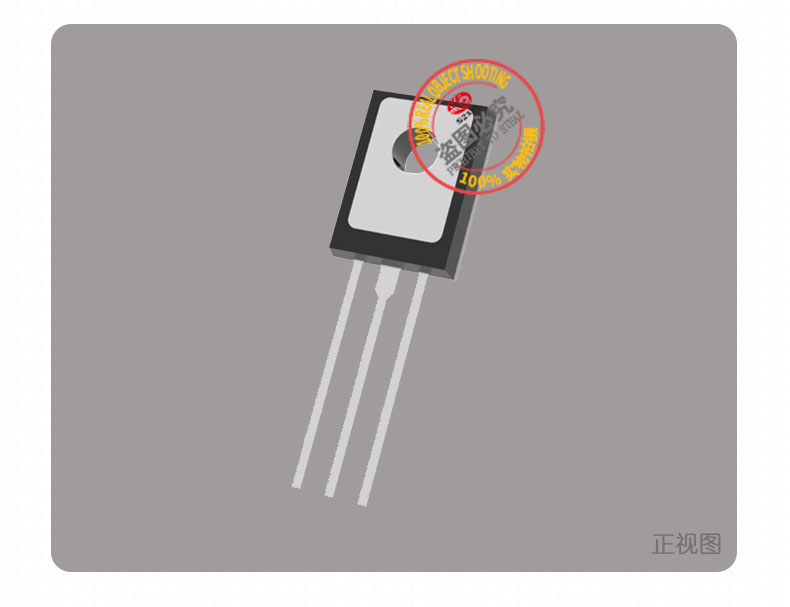

BD139 封装与引脚

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B）。
• 尺寸参数：长 7.80mm? 宽 2.90mm? 高 11.05mm，通孔安装设计，适合高密度电路板布局。
• 引脚特性：基极 - 发射极电压（VEBO）5V，支持直接驱动小型信号源。

BD139 典型应用

1. 音频功率放大
   与 BD140 配对组成互补对称电路，广泛应用于 20W 以下音频放大器。例如在甲类功放中，BD139 作为电压放大级，配合自举电路提升大信号输出能力，总谐波失真（THD）可控制在 0.1% 以内。
2. 电机驱动系统
   可直接驱动 12V/1.5A 直流电机，或与 BD140 组成 H 桥实现双向调速。在工业控制中，其低饱和压降特性可降低电机启停时的能量损耗。
3. 电源管理模块
   用于线性稳压器的调整管，或作为开关电源的振荡电路元件。例如在 12V 闪光灯电路中，BD139 通过周期性开关实现高效能量转换，转换效率可达 85%。
4. 工业自动化


   作为 PLC 输出模块的功率驱动元件，支持 4-20mA 电流环标准接口。其宽温度范围特性使其在 - 40?C 至 %2B 85?C 的工业环境中稳定运行。
