SS36he心参数

• 电压与电流能力：反向峰值电压（VRRM）60V，正向平均整流电流（IF (AV)）3A，可承受 80A 的正向浪涌峰值电流（IFSM）。
• 低功耗设计：正向压降（VF）仅 0.75V（@3A），显著降低导通损耗；反向漏电流（IR）≤500μA（@60V），确保电路稳定性。
• 宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境，满足高温工业及汽车电子需求。

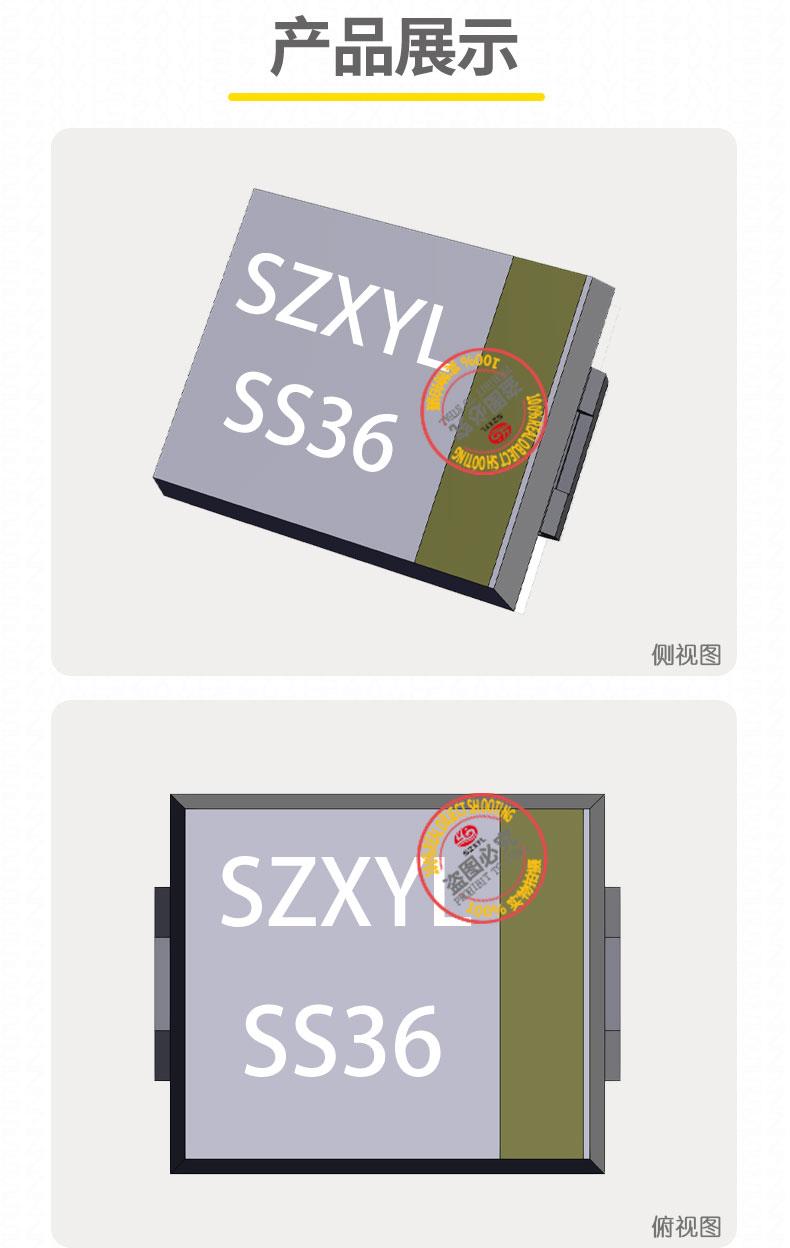

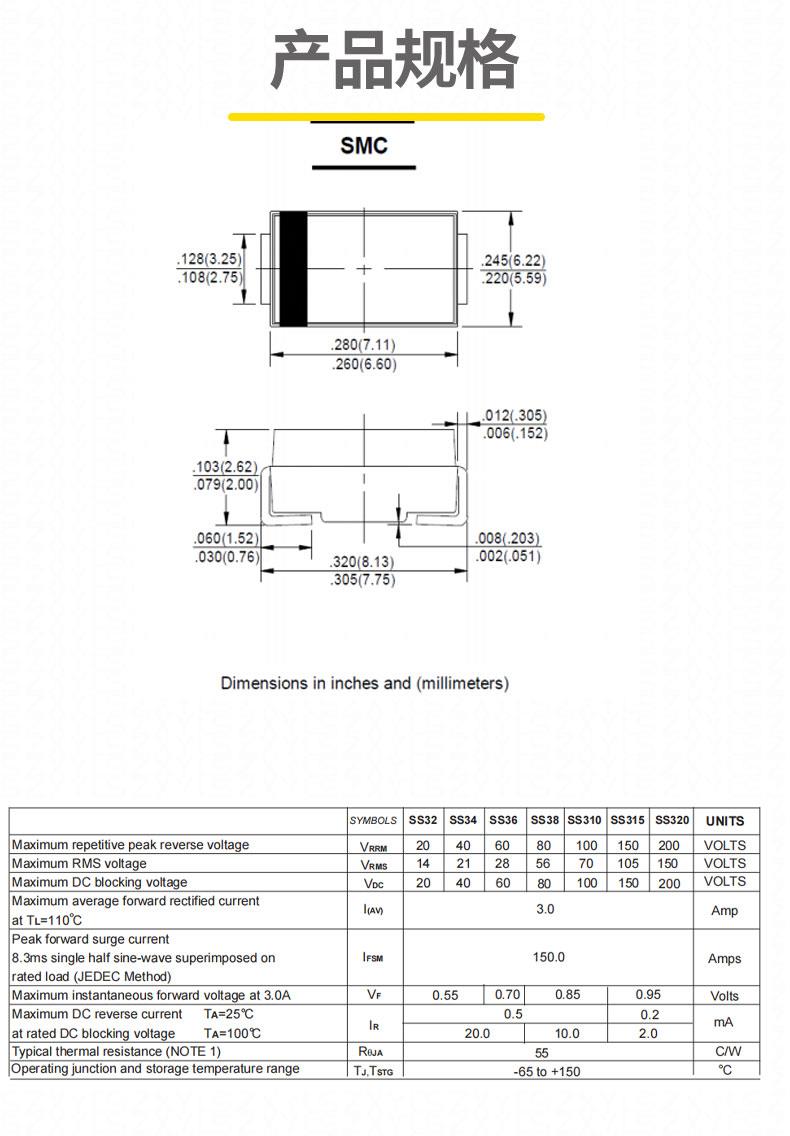

• 封装规格：尺寸 7.11?6.22?2.62mm，2 引脚设计，符合 JEDEC DO-214AB 标准，适合高密度 PCB 布局。

SS36技术优势

1. 快速开关响应：反向恢复时间 < 10ns，适用于高频 DC-DC 转换器及逆变器，提升系统效率。
2. 高可靠性：采用 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，满足环保要求。
3. 散热优化：低热阻设计（典型值 56℃/W），支持大电流持续工作，延长设备寿命。
4. 高浪涌耐受：可承受 100A 的非重复正向浪涌电流，保护电路免受瞬时冲击。

   参数名称	典型值 / 特性	技术依据
   zui大反向耐压	60V	数据手册
   正向浪涌电流	100A（8.3ms 单半波）	浪涌测试标准
   工作温度范围	-55℃至 %2B 150℃	环境适应性要求
   典型应用场景	汽车电子、工业逆变器、通信电源	高压高频需求

典型应用

• 工业设备：开关电源（SMPS）、电机驱动电路的续流保护，以及需要 60V 反向电压的传感器供电模块。
• 汽车电子：车载充电器、ECU 电源模块的反向极性保护，适应 - 40℃至 %2B 125℃的车载环境。
• 新能源领域：太阳能逆变器的防逆流设计，提升能源利用率；储能系统的过压保护。
• 消费电子：笔记本电脑电源适配器的二次侧整流，支持宽输入电压范围（48-60V）。

品质保证

选型建议

• 替代型号：
  • SS36 SMA/DO-214AC：更小封装，适合空间受限的设计。
  • MBRS360T3G：60V/3A 肖特基二极管，兼容 SMC 封装但正向压降更低（0.74V）。
• 配套设计：建议搭配≥10mm?20mm 铜箔散热焊盘，确保结温控制在 150℃以下。
• 参数对比：与 SS34（40V）相比，SS36 的 60V 反向电压更适合需要高电压保护的场景，如工业控制和汽车电源。

该器件以高性价比和优异的电气性能，成为中高压电路的理想选择，尤其适合对电压耐受性、效率和可靠性要求严苛的应用场景。
