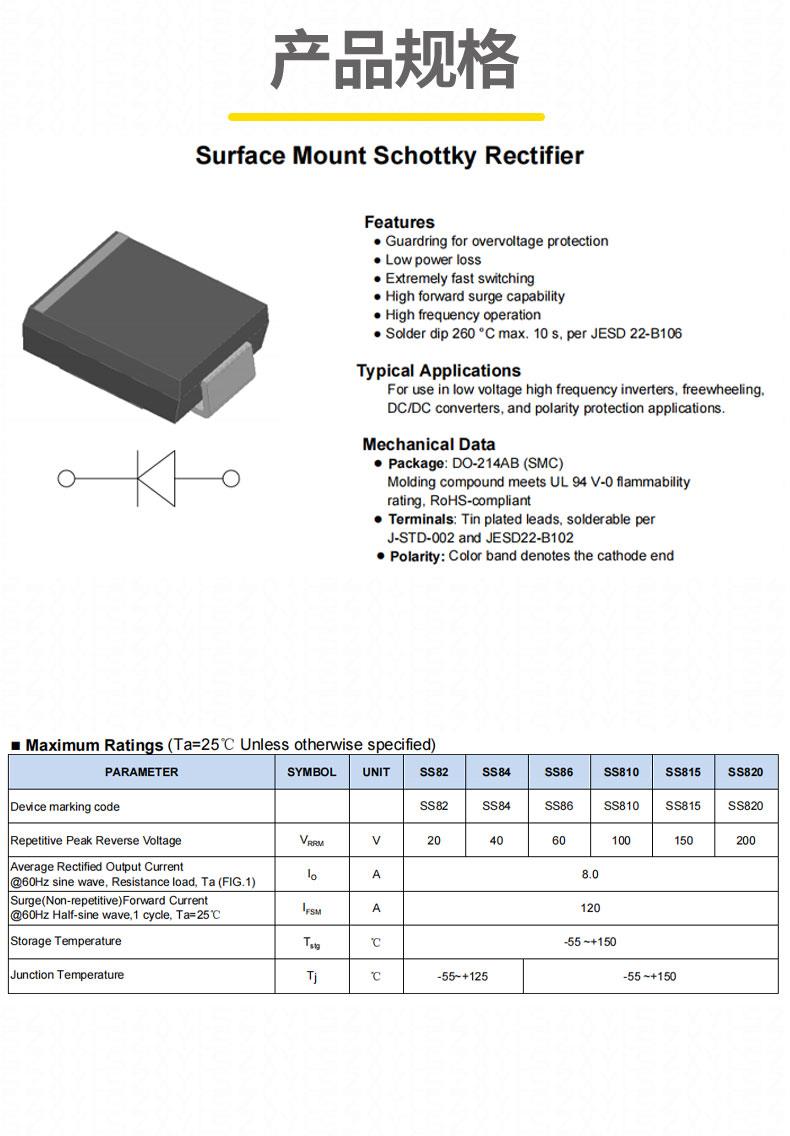

he心参数

• 电压与电流能力：反向峰值电压（VRRM）40V，正向平均整流电流（IF (AV)）8A，可承受 175A 的正向浪涌峰值电流（IFSM）。
• 低功耗设计：正向压降（VF）仅 0.55V（@8A），显著降低导通损耗；反向漏电流（IR）≤0.5mA（@40V，TA=25℃），确保电路稳定性。
• 宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境，满足高温工业及汽车电子需求。

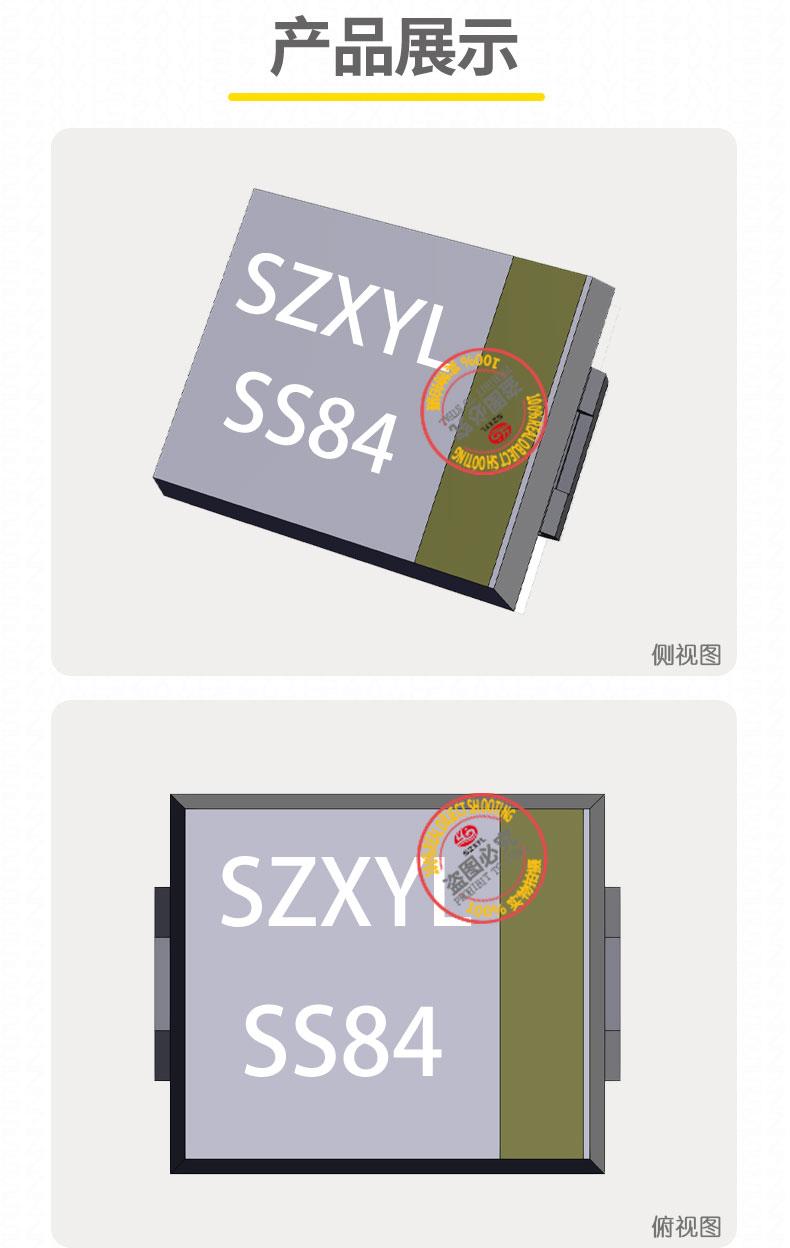

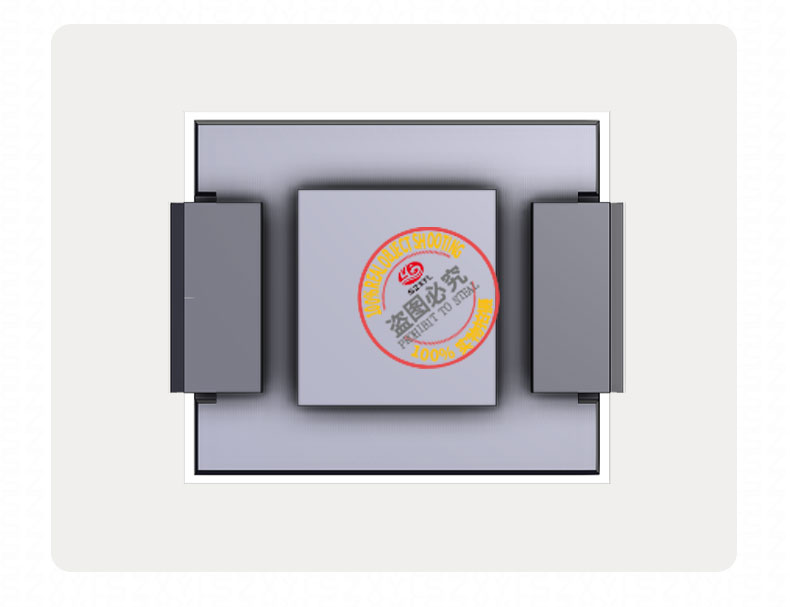

• 封装规格：尺寸 7.11?6.22?2.62mm，2 引脚设计，符合 JEDEC DO-214AB 标准，适合高密度 PCB 布局。

技术优势

1. 快速开关响应：反向恢复时间 < 10ns（典型值），适用于高频 DC-DC 转换器及逆变器，提升系统效率。
2. 高可靠性：采用 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，满足环保要求。
3. 散热优化：低热阻设计（典型值 56℃/W，安装在 16mm?16mm 铜箔上），支持大电流持续工作，延长设备寿命。
4. 高浪涌耐受：可承受 175A 的非重复正向浪涌电流（8.3ms 单半正弦波），保护电路免受瞬时冲击。

典型应用

• 工业设备：开关电源（SMPS）、电机驱动电路的续流保护，以及需要 40V 反向电压的传感器供电模块。
• 汽车电子：车载充电器、ECU 电源模块的反向极性保护，适应 - 40℃至 %2B 125℃的车载环境。车规级型号（如 SS84CQ）通过 AEC-Q101 ren证，适用于车灯浪涌防护等严苛场景。
• 新能源领域：太阳能逆变器的防逆流设计，提升能源利用率；储能系统的过压保护。
• 消费电子：笔记本电脑电源适配器的二次侧整流，支持宽输入电压范围（24-40V）。

选型建议

• 替代型号：
  • SS84 SMA/DO-214AC：更小封装，适合空间受限的设计。
  • SR840（DO-27）：40V/8A 肖特基二极管，兼容更高功率需求。
• 参数对比：与 SS54（40V/5A）相比，SS84 的 8A 电流更适合需要高电流处理的场景，如服务器电源和电动汽车充电模块。
• 配套设计：建议搭配≥10mm?20mm 铜箔散热焊盘，或采用散热过孔阵列（Φ0.3mm，密度≥4 个 /cm?）优化散热。
