he心参数

• 电压与电流能力：反向峰值电压（VRRM）200V，正向平均整流电流
• 低功耗设计：正向压降（VF）典型值 0.85-0.95V（@5A），显著降低导通损耗。
• 宽温域工作：支持 - 55℃至 %2B 150℃的极端温度环境，满足高温工业及汽车电子需求。

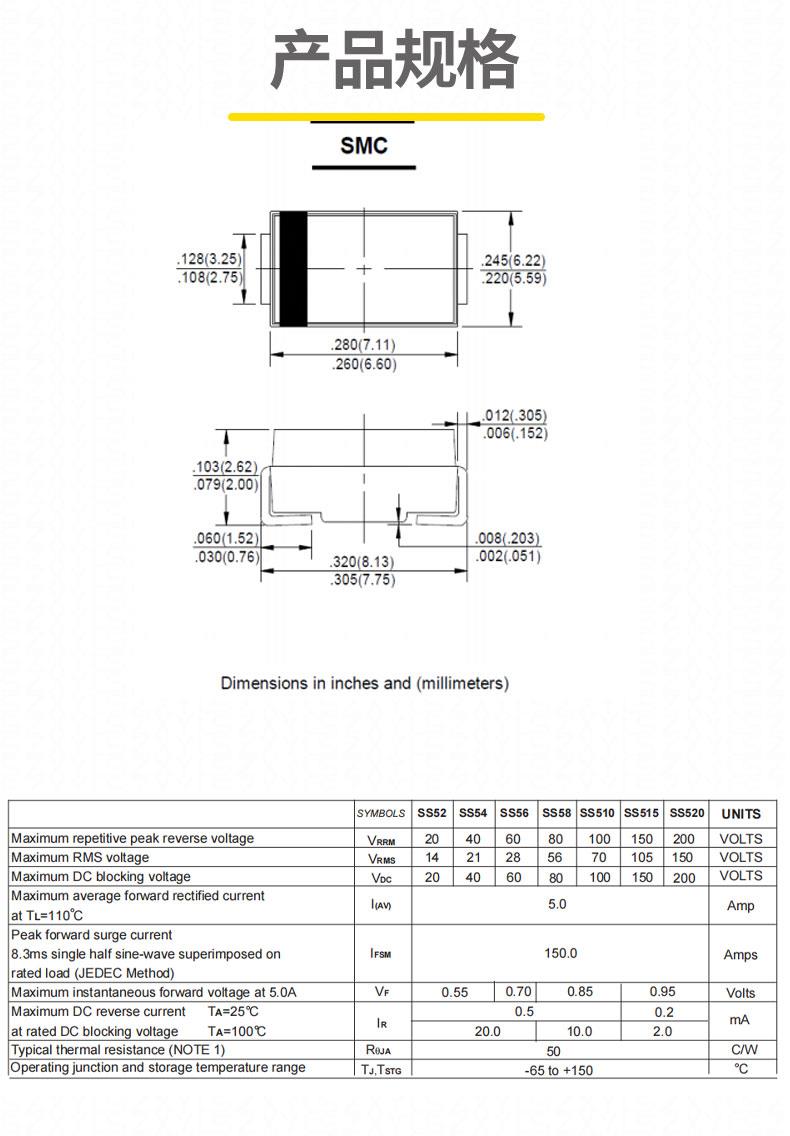

• 封装规格：尺寸 7.11?6.22?2.61mm，2 引脚设计，符合 JEDEC DO-214AB 标准，适合高密度 PCB 布局。

SS520 技术优势

1. 快速开关响应：反向恢复时间极短可低至 10ns，适用于高频 DC-DC 转换器及逆变器，提升系统效率。
2. 高可靠性：采用 Guard Ring 保护结构，增强抗浪涌能力；符合 RoHS 3 及无铅标准，部分厂商型号（如佑风微的 SS520C）通过 UL 94V-0 阻燃ren证，焊接温度可达 260℃/10 秒，满足环保与工业级需求。
3. 散热优化：低热阻设计，支持大电流持续工作，延长设备寿命。建议搭配≥16mm?16mm 铜箔散热焊盘，或采用散热过孔阵列（Φ0.3mm，密度≥4 个 /cm?）优化散热。
4. 高浪涌耐受：可承受 100-150A 的非重复正向浪涌电流，保护电路免受瞬时冲击。

典型应用

• 工业设备：高压开关电源（SMPS）、电机驱动电路的续流保护，以及需要 200V 反向电压的传感器供电模块。
• 新能源领域：太阳能逆变器的防逆流设计，提升能源利用率；储能系统的过压保护。
• 汽车电子：车载充电器、ECU 电源模块的反向极性保护，东沃电子的 SS520A-Q 通过 AEC-Q101 ren证，适应 - 40℃至 %2B 125℃的车载环境。
• 消费电子：笔记本电脑电源适配器的二次侧整流，支持宽输入电压范围（48-200V）。
